SERIALLE DRUCKE:
Jede Steuereinheit wird mit einem 9 PIN seriellen Stecker (connection pin: PIN 2 = TX, PIN 5 = GND) und
einen "mini USB connector" versorgt. Damit kann man die Resultate jeder Verschraubung auf einen PC
(z.B. durch Hyper Terminal Programme) speichern oder über einen Drucker ausdrucken
9600 (bits per second), 8 (data bits), n (no parity), 1 (bits stop 1).
Druckzeile:
STRICHKODE
ERGEBNIS
Druckzeile nach Fehler:
SCHRAUBE
SEQUENZ
BC: Strichkode = beginnt mit "BC:" und ist von der gescannten Strichkode gefolgt.
Ergebnis = Ergebnis vom Schrauben: OK oder NOK.
OK = der Elektroschrauber hat das Drehmoment richtig erreicht und alle Parameter stimmen
überein. Die Steuereinheit bestätigt das richtige Drehmoment durch einen Piepton.
NOK = der Elektroschrauber hat das Drehmoment während der Montage, der Rampe usw. (siehe
Fehlerbehebung); auf diesem Fall hört man zwei Pieptöne und die rote LED leuchtet.
PR: Programmnummer = laufendes Programm.
Modell = Modell von Schrauber.
T%: Drehmoment% = Drehmoment auf Prozentsatz.
S: Geschwindigkeit = Wert der eingestellten Geschwindigkeit.
J: Schraubfall = Typ von eingestellter Montage (H = hart oder S = soft / weich ).
Schraube: Schraubzahlung = Nummer von befestigte Schrauben/Schrauben im Allgemeinen.
Seq: Sequenz = Sequenzstufe.
T: Drehmoment = Drehmomentwert.
A: Winkel = Winkelwert.
Meldung = Am Ende des Zyklus oder der Sequenz wird die Meldung „Ende Zyklus" oder „Ende Sequenz"
ausgegeben. Die Meldung kann auch Fehler betreffen (siehe Paragraph "Fehlerbehebung).
Handbuch EDU 2AE/TOP e EDU 2AE/TOP/TA Rev.1.1 Stand: 09/13
PROGRAMM-
MODELL
NUMMER
DREHMOM
WINKEL
ENT
.

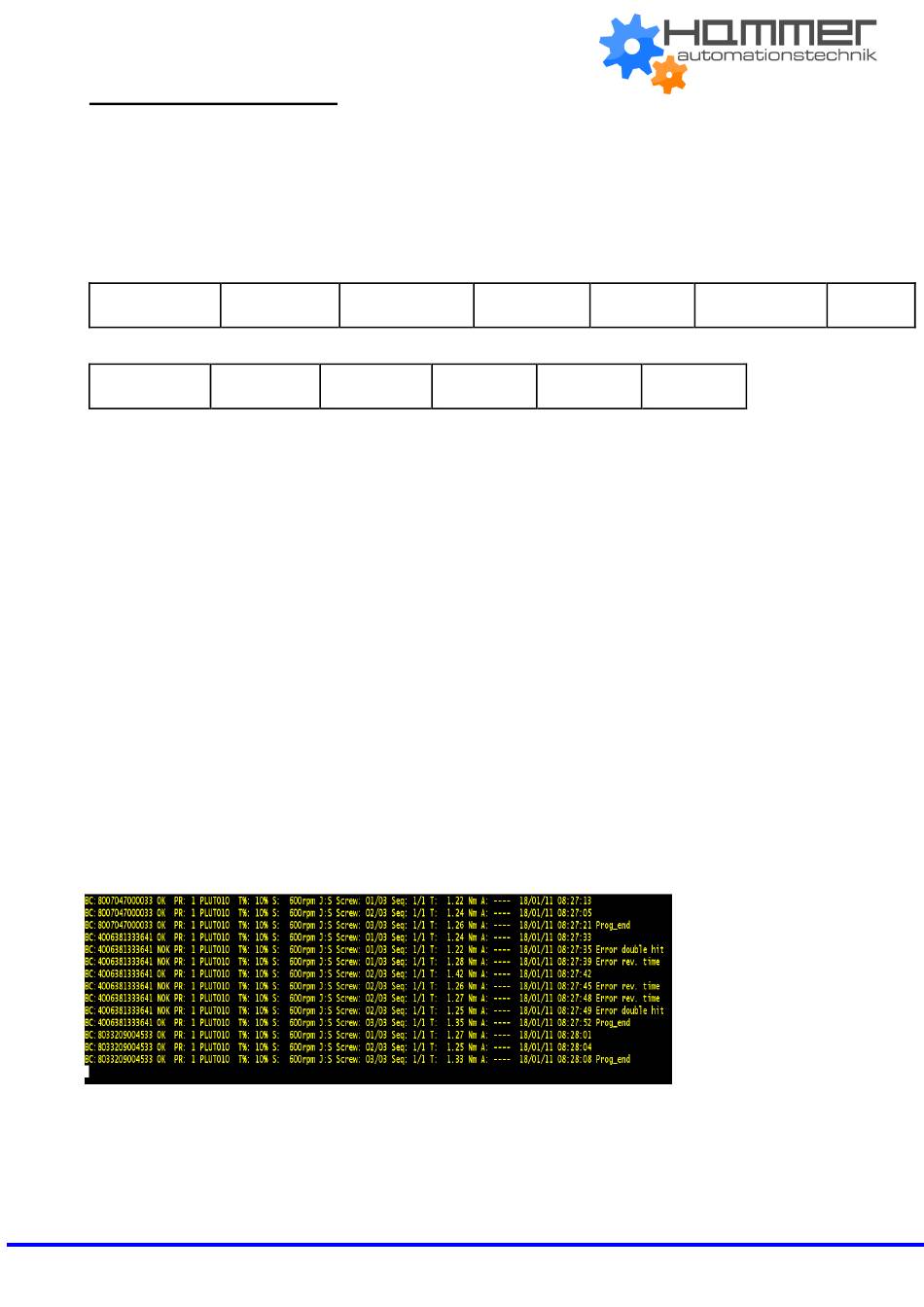

Dateiübertragung:
DREHMO
GESCHWIND
%
DATUM
MELDU
UHR
NG
SCHRA
UBFALL
Seite 26
