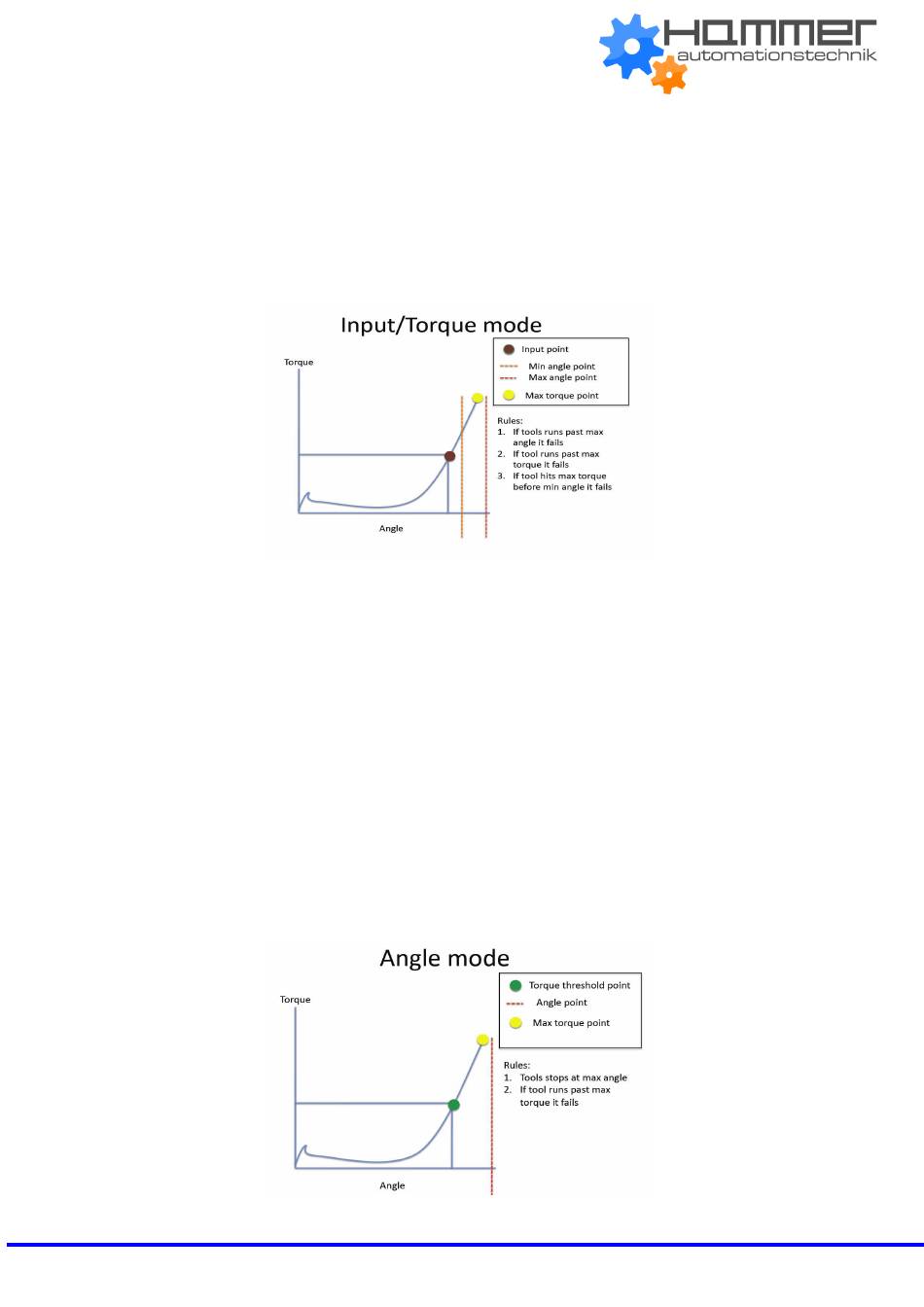

2. Modus: Drehmoment- und externer Start Drehwinkel
DREHMOMENT/INPUT (D/IN) externer Start für Winkelüberwachung: Es stimmt mit dem Drehmoment
Modus überein, außer der Drehmomentschwelle, die vom Betreiber nicht eingestellt werden kann. Diese
Funktion ist nützlich, wenn man will, dass die Winkelüberwachung durch ein externens Signal gestartet
wird. (siehe "E/A Anschluss Stecker CN1")
3. Modus: Drehmoment- und Drehwinkel
(ab Start des Schraubers)
DREHMOMENT/START (D/HB): Keine Schwelle vom Betreiber voreinstellbar: der Winkelwert wird nach
Start des Schraubers bis zum Erreichen des Drehmoments gemessen.
4. Modus: Drehmoment- und Drehwinkel
(ab Drehmoment " X`" wird ein Winkel "y" weitergedreht.)
WINKEL (WINK.): Mit diesem Modus hat der Winkel die Priorität. Der Winkel wird nach dem
eingestellten Drehmoment (Prozent) gemessen.
Das Gerät beginnt, die Winkelgrade nach der voreingestellte Drehmomentschwelle zu zählen. Der
Schrauber stoppt, sobald der eingestellte Winkel erreicht wird. In diesem Fall ist die Schraube IO, die grüne
Led leuchtet und die Meldung "Schraube OK" erscheint. Auf der anderen Seite ist die Schraube NIO, wenn
der Schrauber vor dem eingestellten Winkel stoppt. In diesem Fall leuchtet die rote Led und es erscheinen
"Nicht erreich.Winkel". Aus diesem Grund ist es wichtig, dass das max. Drehmoment (Punkt 4) höher als
der Drehmomentschwellwert (Punkt 27) ist.
Handbuch EDU 2AE/TOP e EDU 2AE/TOP/TA Rev.1.1 Stand: 09/13
Seite 14
