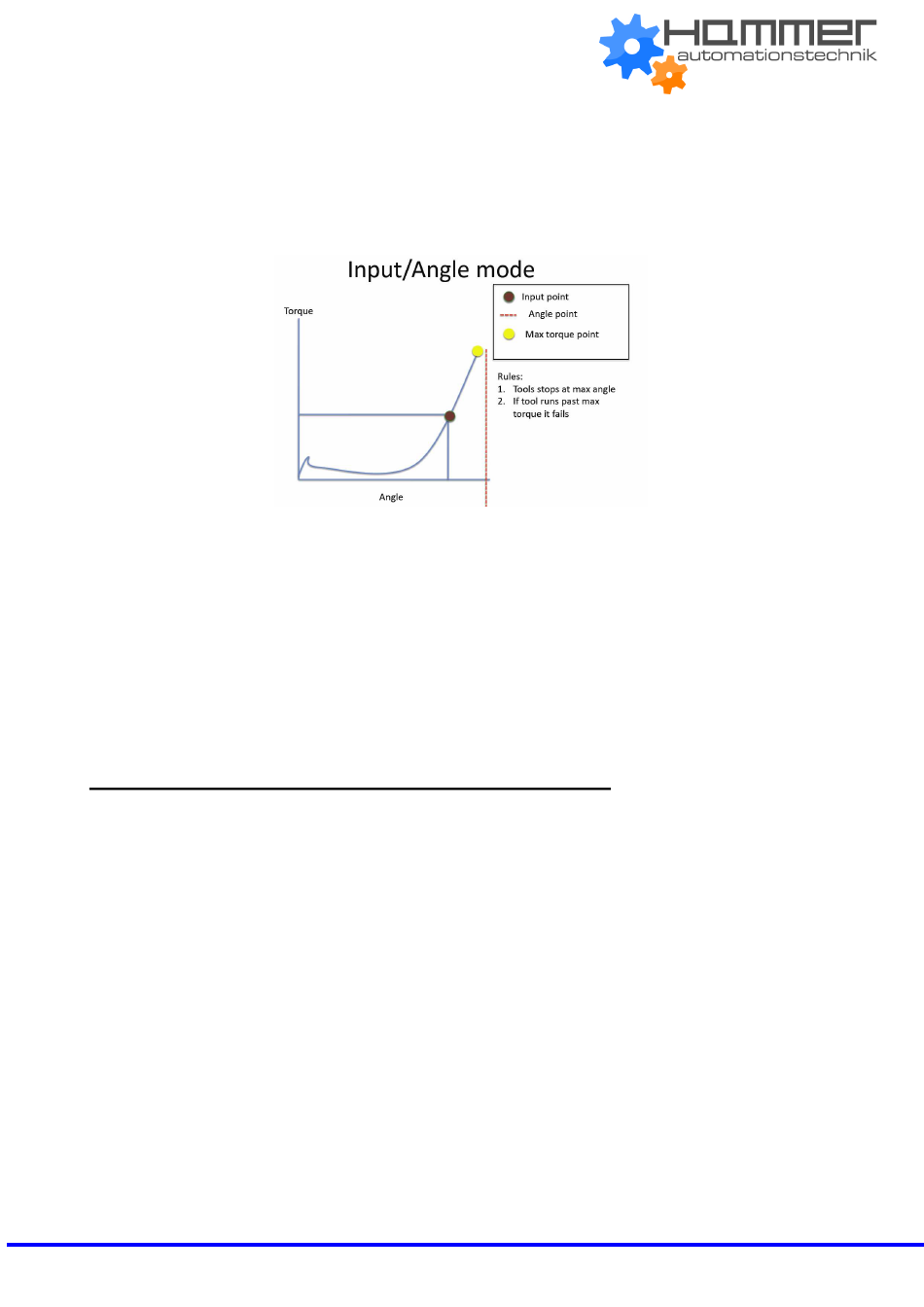

5. Modus: Drehwinkel
(externes Signal)
WINKEL/INPUT (W/IN) externer Start für Winkelabschaltung: Keine Schwelle
vom Betreiber
voreinstellbar. Diese Funktion ist nützlich, wenn man will, dass die Winkelabschaltung durch ein externens
Signal gestartet wird. (siehe "E/A Anschluss Stecker CN1")
6. Modus: Drehwinkel- Tiefenverschraubung
(ab Start des Schraubers)
WINKEL/START (W/HB): Keine Schwelle vom Betreiber voreinstellbar. Die Winkelmessung wird aktiv
sobald der Schrauber startet. Nach Erreichen des eingestellten Winkels schaltet der Schrauber ab.
(Tiefenverschraubung)
BEDEUTUNG DER AKUSTISCHEN SIGNALE
Die Pieptöne der Steuereinheit weisen darauf hin, ob das Drehmoment richtig erreicht wurde, oder nicht.
Wenn das Drehmoment mit allen eingestellten Parametern übereinstimmt, hört man einen Piepton, der 0,5
Sek. dauert. Ansonsten hört man zwei Pieptöne, wenn das Drehmoment unter min. Zeit, oben max. Zeit,
während der Rampe oder unter der Annährungszeit erreicht wurde (siehe Fehlermeldungen am Bildschirm).
Handbuch EDU 2AE/TOP e EDU 2AE/TOP/TA Rev.1.1 Stand: 09/13
Seite 15
