In Pegelrohren Ab 2" Durchmesser Installieren, Brunnenkappe Ohne Aussparung Für Adapterscheibe - Ott Ctd Betriebsanleitung

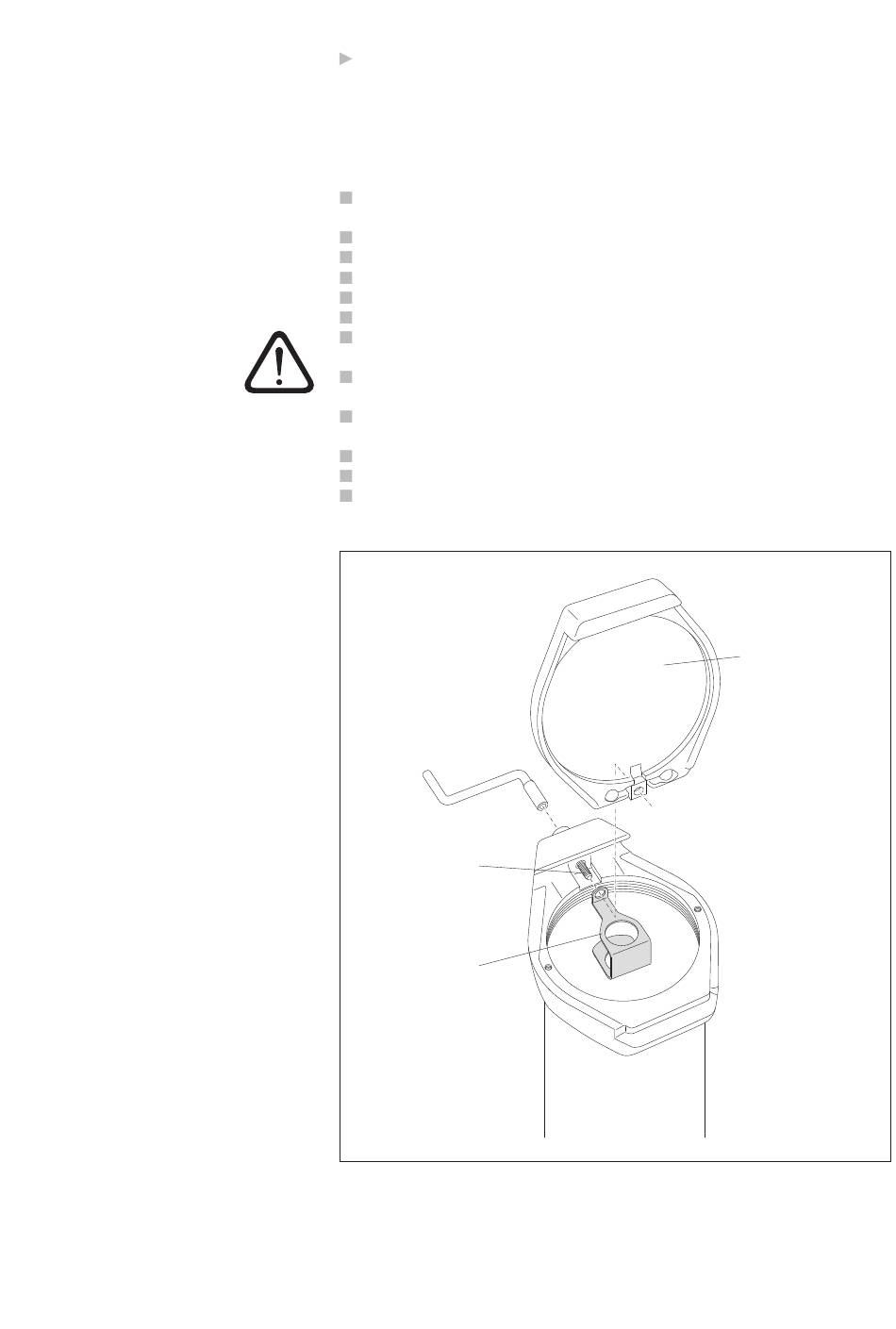

Abb. 9: Abhängebügel in Pegelrohr
ab 2" Durchmesser mit Brunnenkappe
ohne Aussparung installieren.
Beispiel: 4"-Pegelrohr
6.3 In Pegelrohren ab 2" Durchmesser installieren,
Brunnenkappe ohne Aussparung für Adapterscheibe
Benötigtes Zubehör: Brunnenkappe mit Befestigungsschraube für
Brunnenkappen-Oberteil; Abhängebügel.
Achtung: Die Brunnenkappe muss so viel Platz bieten, dass die Infrarot-Schnitt-
stelle bei geschlossenem Brunnenkappen-Oberteil nicht beschädigt wird!
So installieren Sie den OTT CTD
Vorbereitende Arbeiten: Falls noch nicht erfolgt, Batterien einlegen
(siehe Kapitel 5).
Brunnenkappe öffnen.
Brunnenkappen-Oberteil abnehmen (siehe Abb. 9).
Abhängebügel auf die Schraube aufstecken (siehe Abb. 9).
Brunnenkappen-Oberteil wieder befestigen (siehe Abb. 9).
Drucksonde durch Bohrungen des Abhängebügels führen.
Drucksonde langsam und vorsichtig am Drucksondenkabel in das
Pegelrohr ablassen!
Drucksonde in kurzen Abständen mehrfach um ca. 30 cm anheben und absen-
ken ➝ dies entfernt eventuelle vorhandene Luftblasen im Leitfähigkeitssensor.
Kommunikationseinheit durch Bohrungen des Abhängebügels führen bis
O-Ring auf dem Abhängebügel aufliegt (siehe Abb. 10).
Aktuellen Abstich mit einem Kabellichtlot ermitteln und notieren.
Betriebsparameter einstellen (siehe Kapitel 7).
Brunnenkappe schließen.
Schraube
Abhänge-
bügel
Brunnen-
kappen-
Oberteil
15
