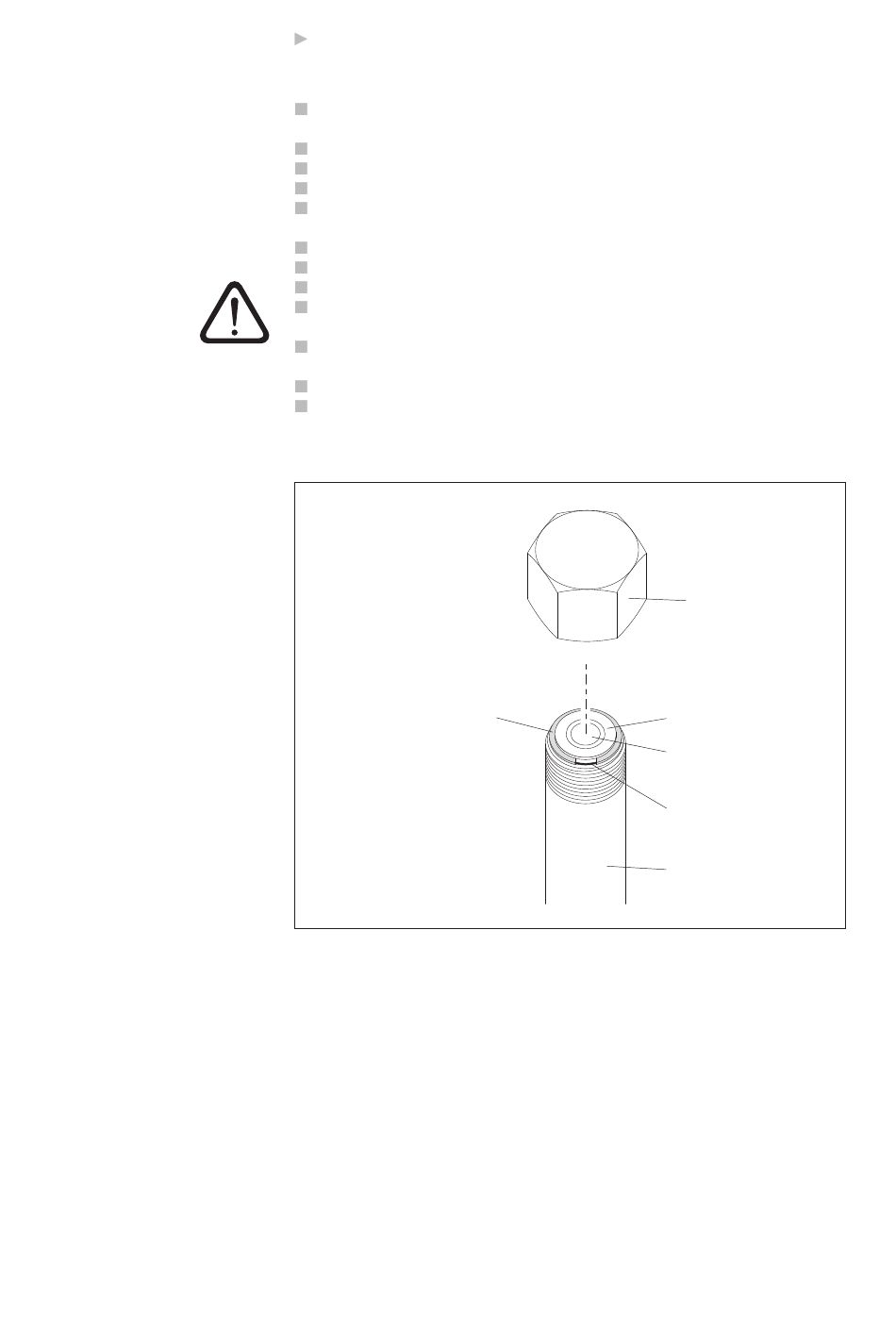

Abb. 6: OTT CTD in
1"-Pegelrohr installieren.
12

6.1 In 1"-Pegelrohren installieren

Benötigtes Zubehör: Adapterring für 1"-Pegelrohre.

So installieren Sie den OTT CTD

Vorbereitende Arbeiten: Falls noch nicht erfolgt, Batterien einlegen
(siehe Kapitel 5).
Pegelrohrverschluss öffnen.
Aktuellen Abstich mit einem Kabellichtlot ermitteln und notieren.
O-Ring von der Kommunikationseinheit auf das Drucksondenkabel schieben.
Adapterring über Drucksondenkabel stecken und bis zum Anschlag auf Kom-
munikationseinheit schieben.
O-Ring wieder auf Kommunikationseinheit schieben.
Drucksonde in das Pegelrohr führen.
Drucksonde langsam und vorsichtig am Drucksondenkabel ablassen!
Kommunikationseinheit in das Pegelrohr führen bis O-Ring auf dem Pegelrohr
aufliegt (siehe Abb. 6).
Drucksonde in kurzen Abständen mehrfach um ca. 30 cm anheben und
absenken ➝ dies entfernt eventuelle Luftblasen im Leitfähigkeitssensor.
Betriebsparameter einstellen (siehe Kapitel 7).
Pegelrohrverschluss vorsichtig schließen. Achtung: Infrarot-Schnittstelle nicht
beschädigen (Abstand einhalten)!
Adapterring 1"
Pegelrohrverschluss
(Beispiel)
Kommunikationseinheit
Infrarot-Schnittstelle
O-Ring
1" Pegelrohr
