OTT CTD Betriebsanleitung Seite 7

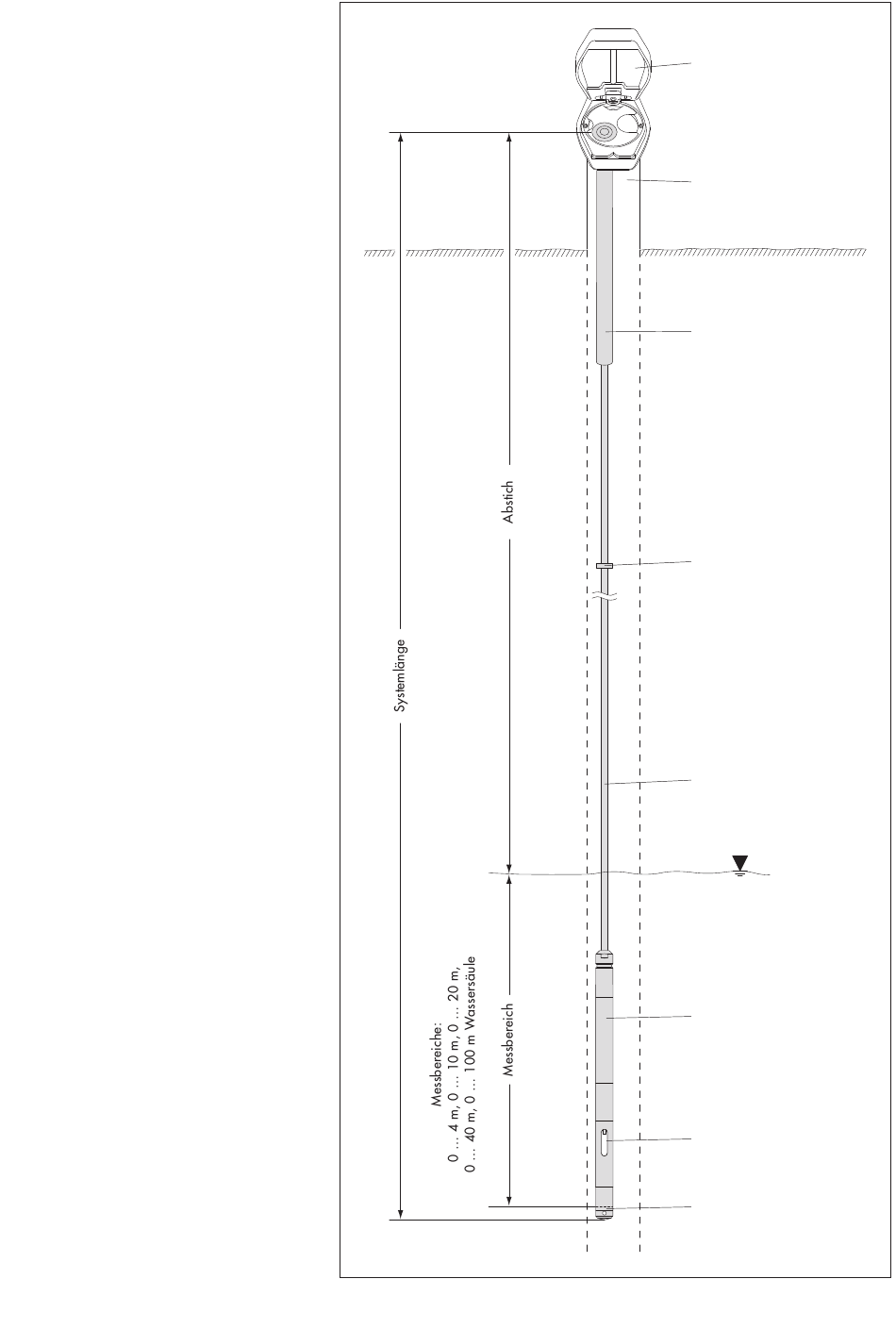

Abb. 1: Aufbau einer Grundwasser
Messstelle mit dem OTT CTD.
Der OTT CTD besteht im Wesentlichen aus
drei Komponenten: Kommunikations einheit,
Drucksondenkabel sowie der Drucksonde
mit Datensammler.
OTT CTD Systemlänge = Länge
Kommunikationseinheit + Kabellänge +
Länge Drucksonde mit Datensammler.
(Die Systemlänge ist bei der Bestellung
eines OTT CTD notwendig; beim Ein stellen
der OTT CTD Betriebsparameter wird die
Systemlänge nicht benötigt.)
(Der auf dem Drucksondenkabel
angebrachte Gummianschlag verhindert
das Herunterfallen des Gehäuserohrs
bei geöffneter Kommunikationseinheit.
Gummianschlag nicht verschieben!)
Brunnenkappe
Pegelrohr
Kommunikationseinheit
Gummianschlag
Drucksondenkabel
Drucksonde mit
Datensammler
Leitfähigkeitssensor
Drucksensor
