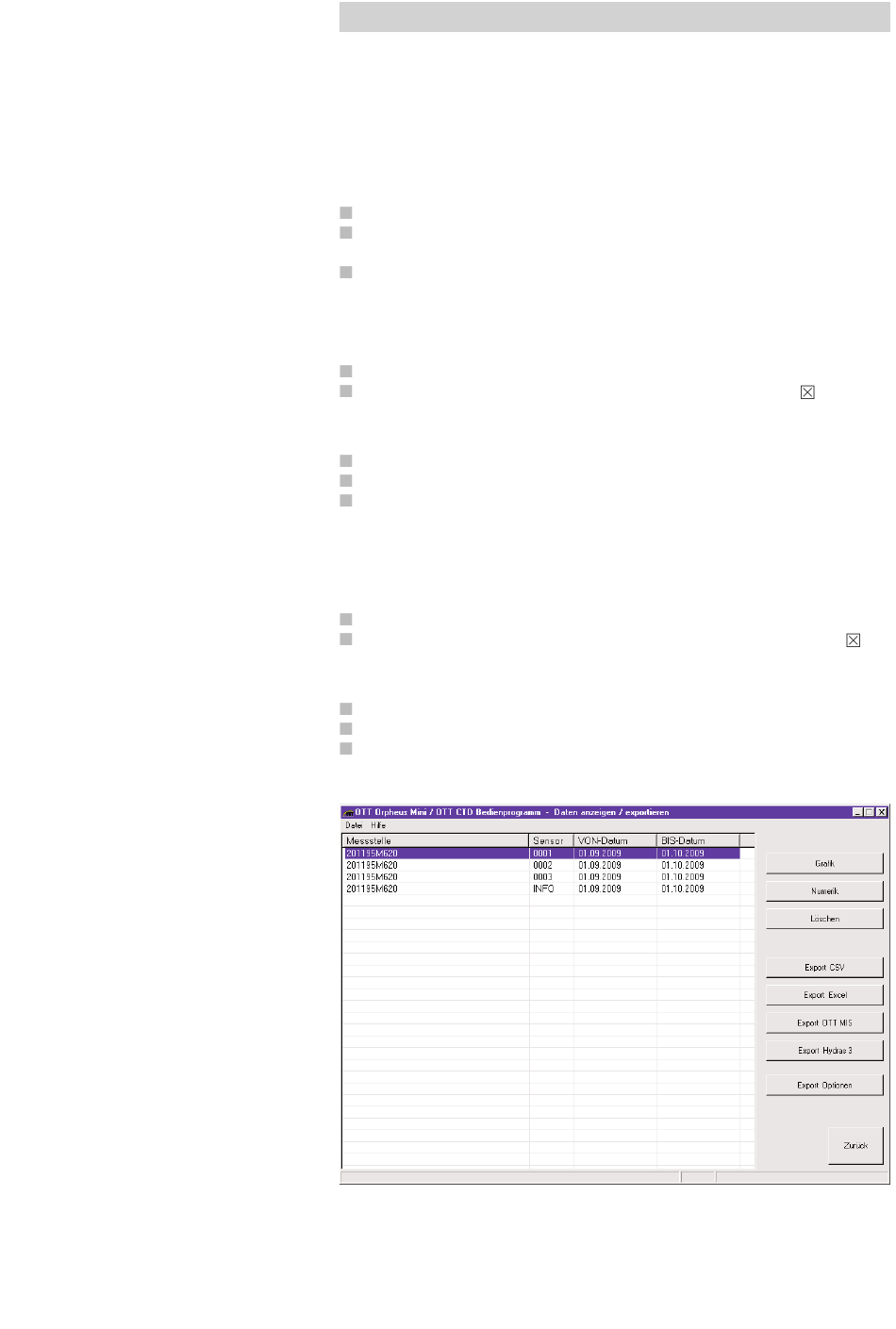

Abb. 17: Daten anzeigen/exportieren.

11 Daten anzeigen

Nach dem Auslesen in das OTT CTD Bedienprogramm stehen die Messwert- und

Infodaten im Unterverzeichnis „RAWDATA" des Programmverzeichnisses (Standard-

einstellung: „C:\Programme\OTT\OrpheusMini_CTD\RAWDATA"). Für ein erstes

Überprüfen können Sie die Daten grafisch und numerisch anzeigen sowie bei

Bedarf ausdrucken.

Im Startfenster auf Schaltfläche „Daten anzeigen/exportieren" klicken.

In der Liste gewünschte Messstelle/Sensor wählen (Mehrfachauswahl möglich;

Infodaten sind ausschließlich numerisch anzeigbar.)

Auf Schaltfläche „Grafik" klicken ➝ das Bedienprogramm zeigt ein Fenster mit

der grafischen Darstellung der gewählten Daten;

– Lineal einblenden: Funktionstaste „F12"; Lineal bewegen: Pfeiltasten ← →;

– Einzoomen: gewünschten Bereich mit der Maus aufziehen;

– Auszoomen: Funktionstaste „F10".

Grafik drucken: Menü „Datei, Funktion „Drucken" wählen.

Grafik schließen: Menü „Datei, Funktion „Beenden" wählen (oder

Im Startfenster auf Schaltfläche „Daten anzeigen/exportieren" klicken.

In der Liste gewünschte Messstelle/Sensor wählen (Mehrfachauswahl möglich).

Auf Schaltfläche „Numerik" klicken ➝ das Bedienprogramm zeigt ein Fenster

mit numerischer Darstellung der Daten im OTT Datenprotokoll;

– ausschließlich Messwerte anzeigen: „Werte" wählen;

– spezielle Bereiche anzeigen (nur bei Infodaten): „Beobachter & Bedienung",

„Alarm & Grenzwert", „Kommunikation & Fehler", Fehler & Service-Log"

wählen.

Numerische Darstellung drucken: Menü „Datei, Funktion „Drucken" wählen.

Numerische Darstellung schließen: Schaltfläche „Beenden" wählen (oder

So löschen Sie Daten

In der Liste gewünschte Messstelle/Sensor wählen (Mehrfachauswahl möglich).

Auf Schaltfläche „Löschen" klicken.

Sicherheitsabfrage OK bestätigen.
