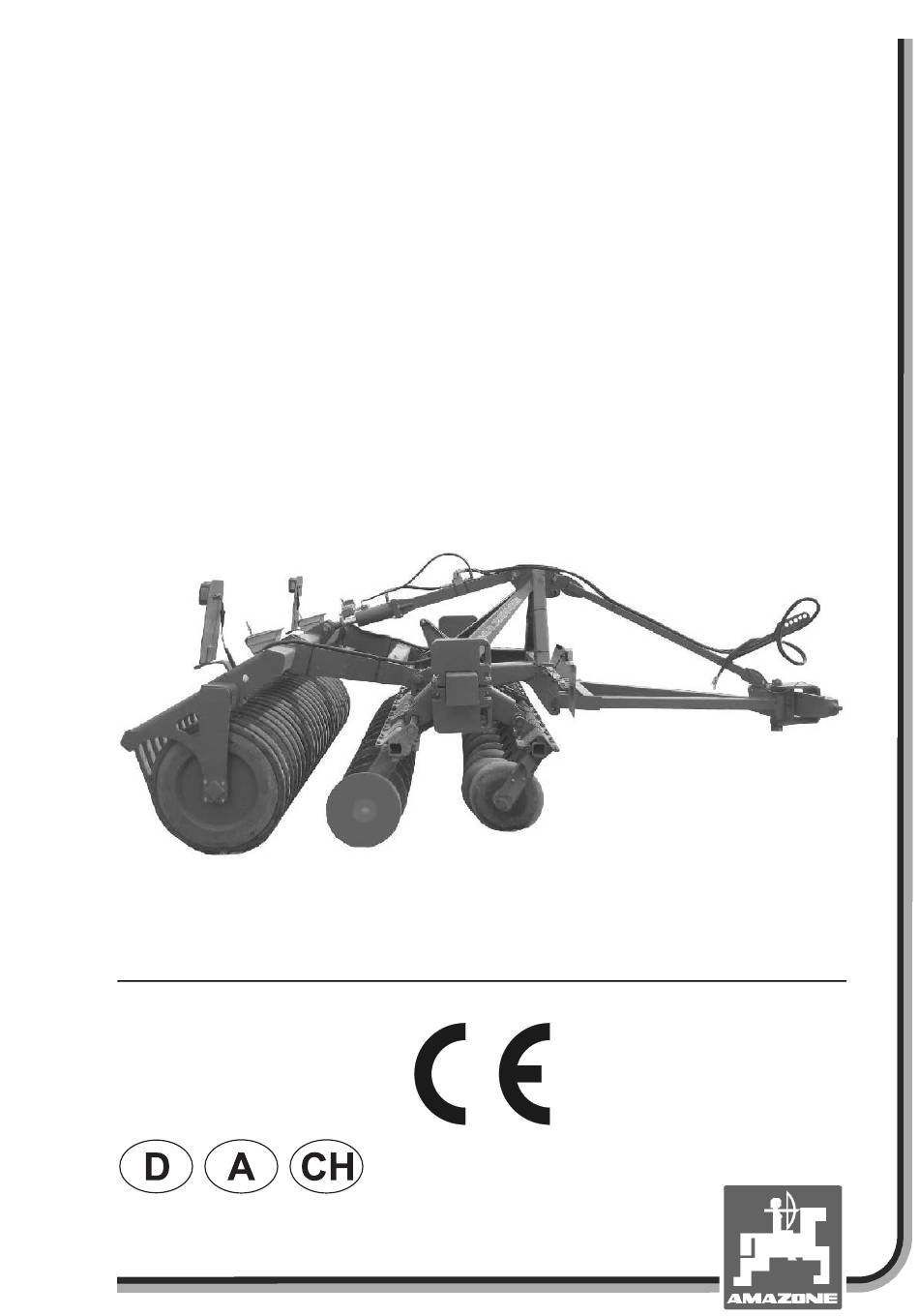

- Seite 1 Betriebsanleitung AMAZONE Catros 3002-T Catros 3502-T Catros 4002-T Kompakt-Scheibenegge Lesen und beachten Sie diese Betriebsanleitung vor der MG3300 ersten Inbetriebnahme! BAG0078.0 08.09 Printed in Germany Für künftige Verwendung aufbewahren!
- Seite 2 ES DARF NICHT unbequem und überflüssig erscheinen, die Gebrauchs-Anweisung zu lesen und sich danach zu richten; denn es genügt nicht, von anderen zu hören und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst.
- Seite 3 Hasbergen Tel.: + 49 (0) 5405 501-290 Fax.: + 49 (0) 5405 501-106 E-mail: et@amazone.de Ersatzteil-Katalog-Online: www.amazone.de Geben Sie bei der Bestellung von Ersatzteilen bitte immer die Ma- schinen-Ident-Nr. (zehnstellig) der Maschine an. Formales zur Betriebsanleitung Dokumenten-Nummer: MG3300 Erstelldatum: 08.09 ...
- Seite 4 Betriebsanleitung zu gestalten. Senden Sie uns ihre Vorschläge bitte per Fax. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D-49202 Hasbergen Tel.: + 49 (0) 5405 50 1-0 Fax.: + 49 (0) 5405 501-234 E-mail: amazone@amazone.de Catros02-T BAG0078.0 08.09...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerhinweise..................7 Zweck des Dokumentes......................7 Ortsangaben in der Betriebsanleitung ..................7 Verwendete Darstellungen.......................7 Allgemeine Sicherheitshinweise ..............8 Verpflichtungen und Haftung ....................8 Darstellung von Sicherheits-Symbolen ..................10 Organisatorische Maßnahmen....................11 Sicherheits- und Schutzeinrichtungen ...................11 Informelle Sicherheitsmaßnahmen ..................11 Ausbildung der Personen.......................12 Sicherheitsmaßnahmen im Normalbetrieb................13 Gefahren durch Restenergie....................13 Wartung und Instandhaltung, Störungsbeseitigung...............13 2.10 Bauliche Veränderungen .......................13... - Seite 6 Inhaltsverzeichnis Inbetriebnahme..................39 Eignung des Traktors überprüfen..................39 6.1.1 Berechnen der tatsächlichen Werte für Traktor-Gesamtgewicht, Traktor-Achslasten und Reifentragfähigkeiten, sowie der erforderlichen Mindest-Ballastierung ........ 40 6.1.2 Voraussetzungen für den Betrieb von Traktoren mit angehängten Maschinen....44 6.1.3 Maschinen ohne eigene Bremsanlage.................. 44 Traktor / Maschine gegen unbeabsichtigtes Starten und unbeabsichtigtes Verrollen sichern ...........................
-
Seite 7: Benutzerhinweise
Benutzerhinweise Benutzerhinweise Das Kapitel Benutzerhinweise liefert Informationen zum Umgang mit der Betriebsanleitung. Zweck des Dokumentes Die hier vorliegende Betriebsanleitung beschreibt die Bedienung und die Wartung für die Maschine. gibt wichtige Hinweise für einen sicherheitsgerechten und effi- zienten Umgang mit der Maschine. ... -
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Dieses Kapitel enthält wichtige Hinweise, um die Maschine sicher- heitsgerecht zu betreiben. Verpflichtungen und Haftung Hinweise in der Betriebsanleitung beachten Die Kenntnis der grundlegenden Sicherheitshinweise und der Sicher- heitsvorschriften ist Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb der Maschine. Verpflichtung des Betreibers Der Betreiber verpflichtet sich, nur Personen mit/an der Maschine arbeiten zu lassen, die... - Seite 9 Allgemeine Sicherheitshinweise Gefahren im Umgang mit der Maschine Die Maschine ist gebaut nach dem Stand der Technik und den aner- kannten sicherheitstechnischen Regeln. Dennoch können bei der Verwendung der Maschine Gefahren und Beeinträchtigungen entste- für Leib und Leben der Bediener oder Dritter, ...
-
Seite 10: Darstellung Von Sicherheits-Symbolen
Allgemeine Sicherheitshinweise Darstellung von Sicherheits-Symbolen Gekennzeichnet sind Sicherheitshinweise durch das dreieckige Si- cherheits-Symbol und dem vorstehenden Signalwort. Das Signalwort (GEFAHR, WARNUNG, VORSICHT) beschreibt die Schwere der drohenden Gefährdung und hat folgende Bedeutung: GEFAHR kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwerste Körperverletzung (Verlust von Körpertei- len oder Langzeitschäden) zur Folge haben wird, wenn sie nicht vermieden wird. -
Seite 11: Organisatorische Maßnahmen
Allgemeine Sicherheitshinweise Organisatorische Maßnahmen Der Betreiber muss die erforderlichen persönlichen Schutzausrüstun- gen bereitstellen, wie z.B.: Schutzbrille Sicherheitsschuhe Schutzanzug Hautschutzmittel, etc. Die Betriebsanleitung immer am Einsatzort der Maschine aufbewahren! muss jederzeit für Bediener und Wartungspersonal frei zugäng- lich sein! Überprüfen Sie regelmäßig alle vorhandenen Sicherheitseinrichtun- gen! -
Seite 12: Ausbildung Der Personen
Allgemeine Sicherheitshinweise Ausbildung der Personen Nur geschulte und unterwiesene Personen dürfen mit / an der Ma- schine arbeiten. Der Betreiber muss die Zuständigkeiten der Perso- nen für das Bedienen, Warten und Instandhalten klar festlegen. Eine anzulernende Person darf nur unter Aufsicht einer erfahrenen Person mit / an der Maschine arbeiten. -
Seite 13: Sicherheitsmaßnahmen Im Normalbetrieb
Allgemeine Sicherheitshinweise Sicherheitsmaßnahmen im Normalbetrieb Betreiben Sie die Maschine nur, wenn alle Sicherheits- und Schutz- einrichtungen voll funktionsfähig sind. Überprüfen Sie die Maschine mindestens einmal pro Tag auf äußer- lich erkennbare Schäden und Funktionsfähigkeit der Sicherheits- und Schutzeinrichtungen. Gefahren durch Restenergie Beachten Sie das Auftreten mechanischer, hydraulischer, pneumatischer und elektrischer/elektronischer Restenergien an der Maschine. -
Seite 14: Ersatz- Und Verschleißteile Sowie Hilfsstoffe
Ersatz- und Verschleißteile sowie Hilfsstoffe Tauschen Sie Maschinenteile in nicht einwandfreiem Zustand sofort aus. Verwenden Sie nur Original-AMAZONE-Ersatz- und Verschleißtei- le oder die von den AMAZONEN-WERKEN freigegebenen Teile, da- mit die Betriebserlaubnis nach nationalen und internationalen Vor- schriften ihre Gültigkeit behält. Bei Einsatz von Ersatz- und Ver- schleißteilen von Drittherstellern ist nicht gewährleistet, dass sie... -
Seite 15: Warnbildzeichen Und Sonstige Kennzeichnungen An Der Maschine
2.13 Warnbildzeichen und sonstige Kennzeichnungen an der Maschine 2.13.1 Platzierung der Warnbildzeichen und sonstigen Kennzeichnungen Die folgenden Abbildungen zeigen die Anordnung der Warnbildzei- chen an der Maschine. Catros 3002-T / 3502-T / 4002-T Fig. 1 Fig. 2 Catros02-T BAG0078.0 08.09... - Seite 16 Allgemeine Sicherheitshinweise Halten Sie alle Warnbildzeichen der Maschine immer sauber und in gut lesbarem Zustand! Erneuern Sie unlesbare Warnbildzeichen. Fordern Sie die Warnbildzeichen anhand der Bestell-Nummer (z.B. MD 075) beim Händler an. Warnbildzeichen - Aufbau Warnbildzeichen kennzeichnen Gefahrenstellen an der Maschine und warnen vor Restgefahren.
- Seite 17 Allgemeine Sicherheitshinweise Bestell-Nummer und Erläuterung Warnbildzeichen MD 078 Quetschgefahr für Finger oder Hand durch bewegliche, zugängliche Maschinenteile! Diese Gefährdung verursacht schwerste Verlet- zungen mit Verlust von Körperteilen an Finger oder Hand. Greifen Sie niemals in die Gefahrenstelle, solan- ge der Traktormotor bei angeschlossener Ge- lenkwelle / Hydraulik-Anlage läuft.
- Seite 18 Allgemeine Sicherheitshinweise MD 097 Quetschgefahr für den Torso im Hubbereich der Dreipunkt-Aufhängung durch sich veren- gende Freiräume beim Betätigen der Drei- punkt-Hydraulik! Diese Gefährdung verursacht schwerste Verlet- zungen bis hin zum Tod. Verboten ist der Aufenthalt von Personen im Hubbereich der Dreipunkt-Aufhängung bei Betä- tigen der Dreipunkt-Hydraulik.
-
Seite 19: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Allgemeine Sicherheitshinweise MD 115 Der maximale Betriebsdruck der Hydraulik- Anlage beträgt 200 bar. MD 145 Die CE-Kennzeichnung an der Maschine signali- siert die Einhaltung der Bestimmungen der gülti- gen EU-Richtlinien 2.14 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise ... -
Seite 20: Sicherheitshinweise Für Den Bediener
Allgemeine Sicherheitshinweise 2.16 Sicherheitshinweise für den Bediener WARNUNG Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und Stoß durch fehlende Verkehrs- und Betriebssicherheit! Überprüfen Sie vor jeder Inbetriebnahme die Maschine und den Trak- tor auf Verkehrs- und Betriebssicherheit! 2.16.1 Allgemeine Sicherheits- und Unfallverhütungshinweise ... - Seite 21 Allgemeine Sicherheitshinweise Bringen Sie beim An- und Abkuppeln von Maschinen die Ab- stützeinrichtungen (falls vorgesehen) in die jeweilige Stellung (Standsicherheit)! Bei der Betätigung von Abstützeinrichtungen besteht Verlet- zungsgefahr durch Quetsch- und Scherstellen! Seien Sie beim An- und Abkuppeln von Maschinen an oder vom Traktor besonders vorsichtig! Zwischen dem Traktor und der Maschine gibt es Quetsch- und Scherstellen im Bereich der Kuppelstelle!
- Seite 22 Allgemeine Sicherheitshinweise Transportieren der Maschine Beachten Sie beim Benutzen öffentlicher Verkehrswege die je- weiligen nationalen Straßenverkehrsvorschriften! Überprüfen Sie vor Transportfahrten, den ordnungsgemäßen Anschluss der Versorgungsleitun- die Lichtanlage auf Beschädigung, Funktion und Sauberkeit die Brems- und Hydraulik-Anlage auf augenfällige Mängel ...
-
Seite 23: Hydraulik-Anlage
Lassen Sie Hydraulikschlauch-Leitungen mindestens einmal jährlich durch einen Sachkundigen auf ihren arbeitssicheren Zu- stand prüfen! Tauschen Sie Hydraulikschlauch-Leitungen bei Beschädigungen und Alterung aus! Verwenden Sie nur Original-AMAZONE Hydraulikschlauch-Leitungen! Die Verwendungsdauer der Hydraulikschlauch-Leitungen sollte sechs Jahre nicht überschreiten, einschließlich einer eventuellen Lagerzeit von höchstens zwei Jahren. -
Seite 24: Elektrische Anlage
Allgemeine Sicherheitshinweise 2.16.3 Elektrische Anlage Bei Arbeiten an der elektrischen Anlage grundsätzlich Batterie (Minuspol) abklemmen! Verwenden Sie nur die vorgeschriebenen Sicherungen. Bei Verwendung zu starker Sicherungen wird die elektrische Anlage zerstört – Brandgefahr Achten Sie auf richtiges Anschließen der Batterie - zuerst den Pluspol und dann den Minuspol anklemmen! Beim Abklemmen zuerst den Minuspol und dann den Pluspol abklemmen! ... -
Seite 25: Reinigen, Warten Und Instandhalten
Klemmen Sie das Kabel an Generator und Batterie des Traktors ab, bevor Sie elektrische Schweißarbeiten an Traktor und ange- bauten Maschinen ausführen! Ersatzteile müssen mindestens den festgelegten technischen Anforderungen der AMAZONEN-WERKE entsprechen! Dies ist gegeben bei Verwendung von Original – AMAZONE - Ersatztei- len! Catros02-T BAG0078.0 08.09... -
Seite 26: Ver- Und Entladen
Ver- und Entladen Ver- und Entladen Verladen mit Hebekran: VORSICHT Beim Verladen der Maschine mit einem Hebe-Kran sind die gekenn- zeichneten Zurrpunkte für Hebegur- te zu nutzen. VORSICHT Die minimale Zugfestigkeit je Hebe- gurt muss 1000 kg betragen! Es befinden sich 4 Zurrpunkte für Hebegurte an der Maschine. -
Seite 27: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Dieses Kapitel gibt einen umfassenden Überblick über den Aufbau der Maschi- liefert die Benennungen der einzelnen Baugruppen und Stelltei- Lesen Sie dieses Kapitel möglichst direkt an der Maschine. So ma- chen Sie sich optimal vertraut mit der Maschine. Übersicht –... -
Seite 28: Versorgungsleitungen Zwischen Traktor Und Maschine
Produktbeschreibung Versorgungsleitungen zwischen Traktor und Maschine Hydraulikschlauch-Leitungen Elektrokabel für Beleuchtung Verkehrstechnische Ausrüstungen Fig. 4 (1) Schlussleuchten, Bremsleuchten, Fahrtrichtungsanzeiger, rote Rückstrahler (2) Warntafeln (viereckig) Fig. 5 (1) 2 Begrenzungsleuchten / Fahrtrichtungsanzeiger (2) 2 Warntafeln (viereckig) Für Frankreich zusätzlich seitlich je eine Warntafel. Schließen Sie die Beleuchtungsanlage über den Stecker an die 7- polige Traktor-Steckdose an. -
Seite 29: Bestimmungsgemäße Verwendung
Beachten aller Hinweise dieser Betriebsanleitung. die Einhaltung der Inspektions- und Wartungsarbeiten. die ausschließliche Verwendung von Origi- nal-AMAZONE-Ersatzteilen. Andere Verwendungen als oben aufgeführt sind verboten und gelten als nicht bestimmungsgemäß. Für Schäden aus nicht bestimmungsgemäßer Verwendung trägt der Betreiber die alleinige Verantwortung, ... -
Seite 30: Gefahrenbereich Und Gefahrenstellen
Produktbeschreibung Gefahrenbereich und Gefahrenstellen Der Gefahrenbereich ist die Umgebung der Maschine, in der Perso- nen erreicht werden können durch arbeitsbedingte Bewegungen der Maschine und seiner Arbeitswerkzeuge durch aus der Maschine herausgeschleuderte Materialien oder Fremdkörper durch unbeabsichtigt absenkende, angehobene Arbeitswerkzeu- ... -
Seite 31: Typenschild Und Ce-Kennzeichnung
Produktbeschreibung Typenschild und CE-Kennzeichnung Die folgenden Abbildungen zeigen die Anordnung vom Typenschild und der CE-Kennzeichnung. Auf dem Typenschild sind angegeben: Masch.-Ident-Nr.: Zul. Systemdruck bar Baujahr Werk Leistung kW Grundgewicht kg Zul. Gesamtgewicht kg ... -
Seite 32: Konformität
EMV-Richtlinie 89/336/EWG Erforderliche Traktor-Ausstattung Zum bestimmungsgemäßen Betreiben der Maschine muss der Trak- tor folgende Voraussetzungen erfüllen: Traktor-Motorleistung Catros 3002-T ab 60 kW (80 PS) Catros 3502-T ab 77 kW (105 PS) Catros 4002-T ab 90 kW (120 PS) Elektrik ... -
Seite 33: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Das folgende Kapitel informiert Sie über den Aufbau der Maschine und die Funktionen der einzelnen Bauteile. Funktion Fig. 7 Die Kompakt-Scheibenegge Catros ist geeignet für flache Stoppelbearbeitung direkt nach dem Mähdrusch Saatbettbereitung im Frühjahr zu Mais oder Zuckerrüben ... -
Seite 34: Hydraulik-Anschlüsse
Aufbau und Funktion Hydraulik-Anschlüsse WARNUNG Infektionsgefahr durch unter hohem Druck austretendes Hydrau- liköl! Achten Sie beim An- und Abkuppeln der Hydraulikschlauch-Leitungen darauf, dass die Hydraulik-Anlage sowohl traktor- als auch maschi- nenseitig drucklos ist. Suchen Sie bei Verletzungen mit Hydrauliköl sofort einen Arzt auf. Alle Hydraulikschlauch-Leitungen sind mit farbigen Markierun- gen versehen, um die jeweilige Hydraulik-Funktion der Drucklei- tung eines Traktor-Steuergerätes zuzuordnen! -
Seite 35: Hydraulikschlauch-Leitungen Abkuppeln
Aufbau und Funktion 5.2.2 Hydraulikschlauch-Leitungen abkuppeln 1. Verschwenken Sie den Betätigungs-Hebel am Steuergerät auf dem Traktor in Schwimm-Stellung (Neutral-Stellung). 2. Entriegeln Sie die Hydraulik-Stecker aus den Hydraulik-Muffen. 3. Sichern Sie die Hydraulik-Stecker und Hydraulik-Steckdose mit den Staubschutzkappen gegen Verschmutzung. Catros02-T BAG0078.0 08.09... -
Seite 36: Zweireihige Scheibenegge
Versatz der beiden Scheibenreihen, der über die Verschiebeeinheit (Fig. 8/2) auf Arbeitstiefe und Geschwindigkeit abge- stimmt wird. Die Einstellung erfolgt mit den Fig. 8 AMAZONE - Excenterbolzen. ist die Arbeitsintensität der Scheiben über die Arbeitstiefe der Scheibenegge. Die Tie- feneinstellung erfolgt ... -
Seite 37: Keilringwalze
Aufbau und Funktion Keilringwalze Fig. 11 Die Keilringwalze (Fig. 11/1) verfestigt streifenweise den bearbeiteten Boden, übernimmt die Tiefenführung der Hohlscheiben. bildet das Fahrwerk bei Transportfahrten. Der Abstreifer (Fig. 11/2) sorgt zwischen den Keilringen für Sauber- keit. Zugtraverse Fig. -
Seite 38: Zusatzgewichte
Aufbau und Funktion Zusatzgewichte (Option) Der Catros kann mit Zusatzgewichten ausge- rüstet werden. Die Zusatzgewichte ermöglichen bei trockenen Verhältnissen und extrem harten Bodenbedin- gungen, dass der Einzug der Scheiben in den Boden optimiert wird. Ein Satz Zusatzgewichte entspricht 4 mal 25 kg. -
Seite 39: Inbetriebnahme
Inbetriebnahme Inbetriebnahme In diesem Kapitel erhalten Sie Informationen zur Inbetriebnahme Ihrer Maschine. wie Sie überprüfen können, ob Sie die Maschine an ihren Trak- tor anbauen / anhängen dürfen. Vor Inbetriebnahme der Maschine muss der Bediener die Be- triebsanleitung gelesen und verstanden haben. -
Seite 40: Berechnen Der Tatsächlichen Werte Für Traktor-Gesamtgewicht, Traktor-Achslasten Und
Inbetriebnahme Voraussetzungen für die Eignung des Traktors sind insbesondere: das zulässige Gesamtgewicht die zulässigen Achslasten die zulässige Stützlast am Kupplungspunkt des Traktors die Reifentragfähigkeiten der montierten Reifen die zulässige Anhängelast muss ausreichend sein Diese Angaben finden Sie auf den Typenschild oder im Fahr- zeugschein und in der Betriebsanleitung des Traktors. -
Seite 41: Benötigte Daten Für Die Berechnung
Inbetriebnahme 6.1.1.1 Benötigte Daten für die Berechnung Fig. 14 [kg] Traktor-Leergewicht siehe Traktor Betriebsanleitung oder Fahr- [kg] Vorderachslast des leeren Traktors zeugschein [kg] Hinterachslast des leeren Traktors [kg] Frontgewicht (falls vorhanden) siehe technische Daten Frontgewicht oder wiegen [kg] Maximale Stützlast siehe technische Daten Maschine Abstand zwischen Schwerpunkt Frontanbau- siehe technische Daten Traktor und Front-... -
Seite 42: Berechnung Der Erforderlichen Mindest-Ballastierung Vorne G Gewährleistung Der Lenkfähigkeit
Inbetriebnahme 6.1.1.2 Berechnung der erforderlichen Mindest-Ballastierung vorne G des Traktors zur V min Gewährleistung der Lenkfähigkeit Tragen Sie den Zahlenwert für die berechnete Mindest-Ballastierung , die an der Frontseite des Traktors benötigt wird, in die Tabelle V min (Kapitel 6.1.1.7) ein. - Seite 43 Inbetriebnahme 6.1.1.7 Tabelle Tatsächlicher Wert laut Zulässiger Wert laut Doppelte zulässige Berechnung Traktor- Reifentragfähigkeit Betriebsanleitung (zwei Reifen) Mindest-Ballastierung Front / Heck Gesamtgewicht Vorderachslast Hinterachslast Entnehmen Sie dem Fahrzeugschein Ihres Traktors die zulässi- gen Werte für Traktor-Gesamtgewicht, Achslasten und Reifen- tragfähigkeiten.
-
Seite 44: Voraussetzungen Für Den Betrieb Von Traktoren Mit Angehängten Maschinen
Inbetriebnahme 6.1.2 Voraussetzungen für den Betrieb von Traktoren mit angehängten Maschinen WARNUNG Gefahren durch Bruch beim Betrieb von Bauteilen durch unzu- lässige Kombinationen von Verbindungseinrichtungen! Achten Sie darauf, dass die Verbindungseinrichtung am Traktor eine ausrei- chende zulässige Stützlast für die tatsächlich vorhandene Stützlast aufweist. -
Seite 45: Traktor / Maschine Gegen Unbeabsichtigtes Starten Und Unbeabsichtigtes Verrollen Sichern
Inbetriebnahme Traktor / Maschine gegen unbeabsichtigtes Starten und unbeabsichtig- tes Verrollen sichern WARNUNG Gefahren durch Quetschen, Scheren, Schneiden, Abschneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß bei Eingriffen an der Maschine durch unbeabsichtigtes Absenken der über die Dreipunkt- Hydraulik des Traktors angehobenen, ungesicherten Ma- schine. -
Seite 46: Maschine An- Und Abkuppeln
Maschine an- und abkuppeln Maschine an- und abkuppeln Beachten Sie beim An- und Abkuppeln von Maschinen das Kapitel "Sicherheitshinweise für den Bediener", Seite 20. WARNUNG Quetschgefahr durch unbeabsichtigtes Starten und unbeabsich- tigtes Verrollen des Traktors und der Maschine beim An- oder Abkuppeln der Maschine! Sichern Sie Traktor und Maschine gegen unbeabsichtigtes Starten und unbeabsichtigtes Verrollen, bevor Sie zum An- oder Abkuppeln... - Seite 47 Maschine an- und abkuppeln WARNUNG Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und Stoß entstehen für Personen, wenn sich die Maschine unbeab- sichtigt vom Traktor löst! Verwenden Sie die vorgesehenen Einrichtungen zum Verbinden von Traktor und Maschine bestimmungsgemäß. Achten Sie beim Ankuppeln der Maschine an die Dreipunkt- Hydraulik des Traktors darauf, dass die Anbaukategorien von Traktor und Maschine unbedingt übereinstimmen.
-
Seite 48: Maschine Abkuppeln
Maschine an- und abkuppeln 5. Fahren Sie den Traktor nun weiter rückwärts an die Maschine heran, so dass die Unterlenkerhaken des Traktors die Kugelhül- sen der unteren Anlenkpunkte der Maschine automatisch auf- nehmen. Die Unterlenkerhaken verriegeln automatisch. 6. Kontrollieren Sie durch eine Sichtkontrolle, ob die Unterlenker- haken korrekt verriegelt sind, bevor Sie anfahren. -
Seite 49: Einstellungen
Einstellungen Einstellungen WARNUNG Gefahren durch Quetschen, Scheren, Schneiden, Abschneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß durch unbeabsichtigtes Absenken der über die Dreipunkt- Hydraulik des Traktors angehobenen Maschine. unbeabsichtigtes Absenken angehobener, ungesicherter Maschinenteile. unbeabsichtigtes Starten und unbeabsichtigtes Verrollen der Traktor-Maschine-Kombination. -
Seite 50: Versatz Der Scheibenreihen
Einstellungen Versatz der Scheibenreihen Der Versatz der Scheibenreihen wird mit einem AMAZONE-Excenterbolzen je nach Bedarf eingestellt. Dafür stehen 6 Steckplätze zur Verfügung (Fig. 16). 1. Mit der eingesetzten Maschine ein Stück rückwärts fahren. Scheibenreihen verschieben sich so, dass die Steckplätze frei werden. -
Seite 51: Arbeitstiefe Der Randscheiben
Einstellungen Das Arbeitsbild ist durch Freilegen des Bearbei- tungshorizontes hinter der Maschine zu überprü- fen: (1) Schnittkante 1.Scheibenreihe (2) Schnittkante 2.Scheibenreihe Fig. 18 Fig. 18: Korrekte Einstellung der Scheibenreihen. Fig. 19: 1. Scheibenreihe nach rechts verstellen. Fig. 20: Die Schnittkante der 2. -
Seite 52: Abstreifer
Einstellungen Abstreifer Abstreifer sind werkseitig eingestellt. Um die Einstellung den Arbeitsbedingungen anzupassen 1. Sichern Sie den Traktor gegen unbeabsich- tigtes Starten und unbeabsichtigtes Verrol- len. 2. Schraube (Fig. 22/1) unter dem Abstreifer lösen. 3. Abstreifer im Langloch einstellen. 4. Schraube wieder festziehen. Fig. -
Seite 53: Transportfahrten
Transportfahrten Transportfahrten Beachten Sie bei Transportfahrten das Kapitel „Sicherheitshin- weise für den Bediener“, Seite 22. Überprüfen Sie vor Transportfahrten, den ordnungsgemäßen Anschluss der Versorgungsleitun- gen. die Lichtanlage auf Beschädigung, Funktion und Sauber- keit. die Hydraulik-Anlage auf augenfällige Mängel. WARNUNG Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und Stoß... -
Seite 54: Umrüsten Von Arbeits- In Transportstellung
Transportfahrten WARNUNG Gefahren durch Bruch beim Betrieb, unzureichende Standfestig- keit und unzureichende Lenk- und Bremsfähigkeit des Traktors bei nicht bestimmungsgemäßem Einsatz des Traktors! Diese Gefährdungen verursachen schwerste Verletzungen bis hin zum Tod. Beachten Sie die maximale Zuladung der angebauten / angehängten Maschine und die zulässigen Achs- und Stützlasten des Traktors. -
Seite 55: Einsatz Der Maschine
Einsatz der Maschine Einsatz der Maschine Beachten Sie beim Einsatz der Maschine die Hinweise der Kapitel „Warnbildzeichen und sonstige Kennzeichen an der Maschine“, ab Seite 16 und „Sicherheitshinweise für den Bediener“, ab Seite 20 Das Beachten dieser Hinweise dient Ihrer Sicherheit. WARNUNG Gefahren durch Bruch beim Betrieb, unzureichende Standfestig- keit und unzureichende Lenk- und Bremsfähigkeit des Traktors... -
Seite 56: Umrüsten Von Transport- In Arbeitsstellung
Einsatz der Maschine 10.1 Umrüsten von Transport- in Arbeitsstellung WARNUNG Verweisen Sie Personen aus dem Schwenkbereich der Maschi- nenausleger, bevor Sie die Maschinenausleger aus- und ein- klappen! Richten Sie Traktor und Maschine auf ebener Fläche gerade aus, bevor Sie die Maschinenausleger aus- und einklappen! ... -
Seite 57: Einsatz Auf Dem Feld
Einsatz der Maschine 10.2 Einsatz auf dem Feld Die Maschine ist am Unterlenker des Traktors so einzustellen, dass sich der Rahmen während des Arbeitsvorganges in der Längs und Querrichtung parallel zur Bodenoberfläche befindet! 10.3 Fahren am Vorgewende Bei Kurvenfahrt am Vorgewende sind die Scheibenreihen auszuhe- ben, um Querbelastungen zu vermeiden. -
Seite 58: Reinigen, Warten Und Instandhalten
Reinigen, Warten und Instandhalten Reinigen, Warten und Instandhalten WARNUNG Gefahren durch Quetschen, Scheren, Schneiden, Abschneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß durch unbeabsichtigtes Absenken der über die Dreipunkt- Hydraulik des Traktors angehobenen Maschine unbeabsichtigtes Absenken angehobener, ungesicherter Maschinenteile. ... -
Seite 59: Schmierstoffe
Reinigen, Warten und Instandhalten 11.2.1 Schmierstoffe Verwenden Sie für Abschmierarbeiten ein Lithium-Verseiftes- Mehrzweck-Fett mit EP-Zusätzen: Firma Schmierstoff-Bezeichnung ARAL Aralub HL2 FINA Marson L2 ESSO Beacon 2 SHELL Ratinax A 11.2.2 Schmierstellen-Übersicht Fig. 28 Schmierstelle Intervall [h] Anzahl Aufnahme Walzenrahmen Hydraulikzylinder Aufnahme Hydraulikzylinder Zugtraverse Fig. -
Seite 60: Wartungsplan - Übersicht
Reinigen, Warten und Instandhalten 11.3 Wartungsplan – Übersicht Führen Sie die Wartungs-Intervalle nach der zuerst erreichten Frist durch. Vorrang haben die Zeitabstände, Laufleistungen oder Wartungs- Intervalle der eventuell mitgelieferten Fremd-Dokumentation. Nach der ersten Belastungsfahrt Wartungsarbeit Siehe Seite Bauteil Werkstattarbeit Scheibenträger-Befestigung ... -
Seite 61: Scheiben Austauschen (Werkstattarbeit)
Reinigen, Warten und Instandhalten 11.4 Scheiben austauschen (Werkstattarbeit) Mindestscheibendurchmesser: 360 mm. Das Austauschen der Scheiben (Fig. 29/1) er- folgt bei angehobenen Scheiben, gegen unbeabsichtigtes Absenken gesi- cherter Maschine. 1. Vier Schrauben der Scheibenbefestigung lösen. 2. Scheibe abnehmen. 3. Neue Scheibe mit 4 Schrauben befestigen. Fig. -
Seite 62: Rolle (Werkstattarbeit)
Reinigen, Warten und Instandhalten 11.6 Rolle (Werkstattarbeit) Zum Austausch der Rolle (Fig. 32/1) die ausge- klappte Maschine so abstellen, dass die Rolle spannungsfrei ist. 1. Verschraubung (Fig. 32/2) lösen. 2. Hülse (Fig. 32/3) abziehen. 3. Bei Bedarf Rolle austauschen. 4. Hülse aufstecken. 5. -
Seite 63: Hydraulik-Anlage
Lassen Sie Hydraulikschlauch-Leitungen mindestens einmal jährlich durch einen Sachkundigen auf ihren arbeitssicheren Zu- stand prüfen! Tauschen Sie Hydraulikschlauch-Leitungen bei Beschädigungen und Alterung aus! Verwenden Sie nur Original-AMAZONE Hydraulikschlauch-Leitungen! Die Verwendungsdauer der Hydraulikschlauch-Leitungen sollte sechs Jahre nicht überschreiten, einschließlich einer eventuellen Lagerzeit von höchstens zwei Jahren. -
Seite 64: Kennzeichnung Von Hydraulikschlauch-Leitungen
Reinigen, Warten und Instandhalten 11.9.1 Kennzeichnung von Hydraulikschlauch-Leitungen Die Armatur-Kennzeichnung liefert folgende Informationen: Fig. 34/... (1) Kennzeichen des Herstellers der Hydraulik- schlauch-Leitung (A1HF) (2) Herstelldatum der Hydraulikschlauch- Leitung (04 / 02 = Jahr / Monat = Februar 2004) (3) Maximal zulässiger Betriebsdruck Fig. -
Seite 65: Ein- Und Ausbau Von Hydraulikschlauch-Leitungen
11.9.4 Ein- und Ausbau von Hydraulikschlauch-Leitungen Beachten Sie beim Ein- und Ausbau von Hydraulikschlauch- Leitungen unbedingt die folgenden Hinweise: Verwenden Sie nur Original-AMAZONE Hydraulikschlauch- Leitungen! Achten Sie grundsätzlich auf Sauberkeit. Sie müssen Hydraulikschlauch-Leitungen grundsätzlich so ein- bauen, dass in allen Betriebszuständen... -
Seite 66: Hydraulik-Plan
Reinigen, Warten und Instandhalten 11.11 Hydraulik-Plan Fig. 35 (1) Anschluss an Steuergerät 1 – in Einsatzstellung bringen (Schlauchmarkierung 1 x gelb) (2) Anschluss an Steuergerät 1 – in Transportstellung bringen (Schlauchmarkierung 2 x gelb) (3) Hydraulik-Zylinder (4) Sperrblock Catros02-T BAG0078.0 08.09... -
Seite 67: Schrauben-Anzugsmomente
Reinigen, Warten und Instandhalten 11.12 Schrauben-Anzugsmomente 10.9 12.9 M 8x1 M 10 16 (17) M 10x1 M 12 18 (19) M 12x1,5 M 14 M 14x1,5 M 16 M 16x1,5 M 18 M 18x1,5 M 20 M 20x1,5 M 22 M 22x1,5 1050 M 24... - Seite 68 Postfach 51 Tel.: + 49 (0) 5405 501-0 D-49202 Hasbergen-Gaste Telefax: + 49 (0) 5405 501-234 Germany e-mail: amazone@amazone.de http:// www.amazone.de Zweigwerke: D-27794 Hude D-04249 Leipzig F-57602 Forbach Werksniederlassungen in England und Frankreich Fabriken für Mineraldüngerstreuer, Feldspritzen, Sämaschinen, Bodenbearbeitungsmaschinen...
