Ergotron Thin Client Mount Bedienungsanleitung Seite 3

1

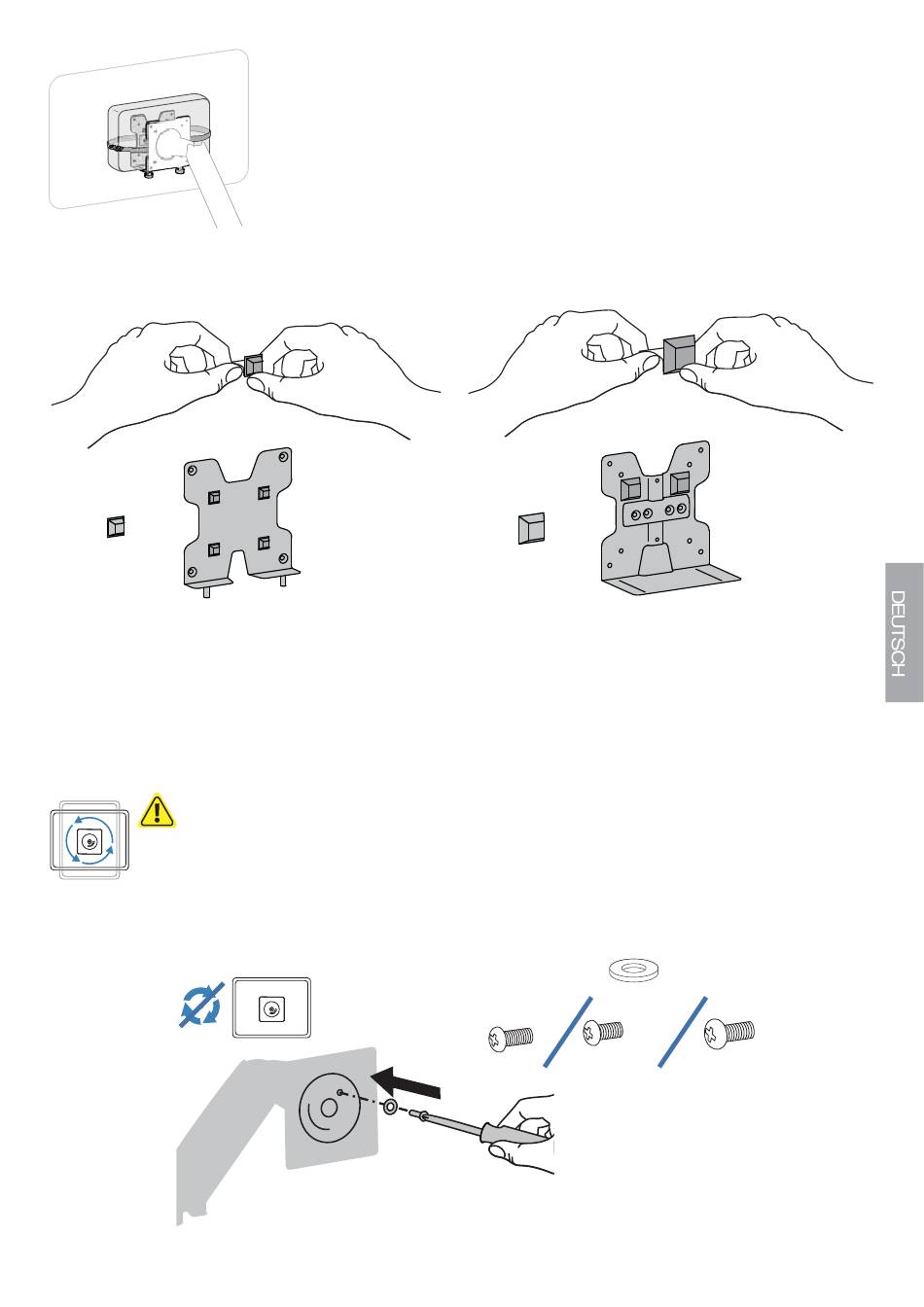

Die Puffer wie gezeigt anbringen.
4x
2
Bringen Sie die Anschlagschraube für die Hoch-/Querformatsrotation an.
Setzen Sie die mitgelieferte Unterlegscheibe und eine der drei mitgelieferten
Drehanschlagschrauben (M3x10mm, M3,5x8mm oder M4x10mm, je nach dem Durchmesser
des Lochs in der VESA-Platte) ein.
ACHTUNG! Der Thin Client kann aus den Halterungen herausfallen. Bringen Sie
die Anschlagschraube für die Hoch-/Querformatsrotation an, damit der Monitor die
Hoch-/Querformatsposition nicht ändern kann. Wird dieser Schritt nicht befolgt,
kann es passieren, dass der Thin Client aus den Halterungen fällt, wodurch
Gerätebeschädigungen bzw. Körperverletzungen entstehen können.
888-97-341-G-01 rev. C • 02/14
2x
1x
1x
1x
M3 x 10mm M3.5 x 8mm
M4
1x
M4 x 10mm
3 of 15
