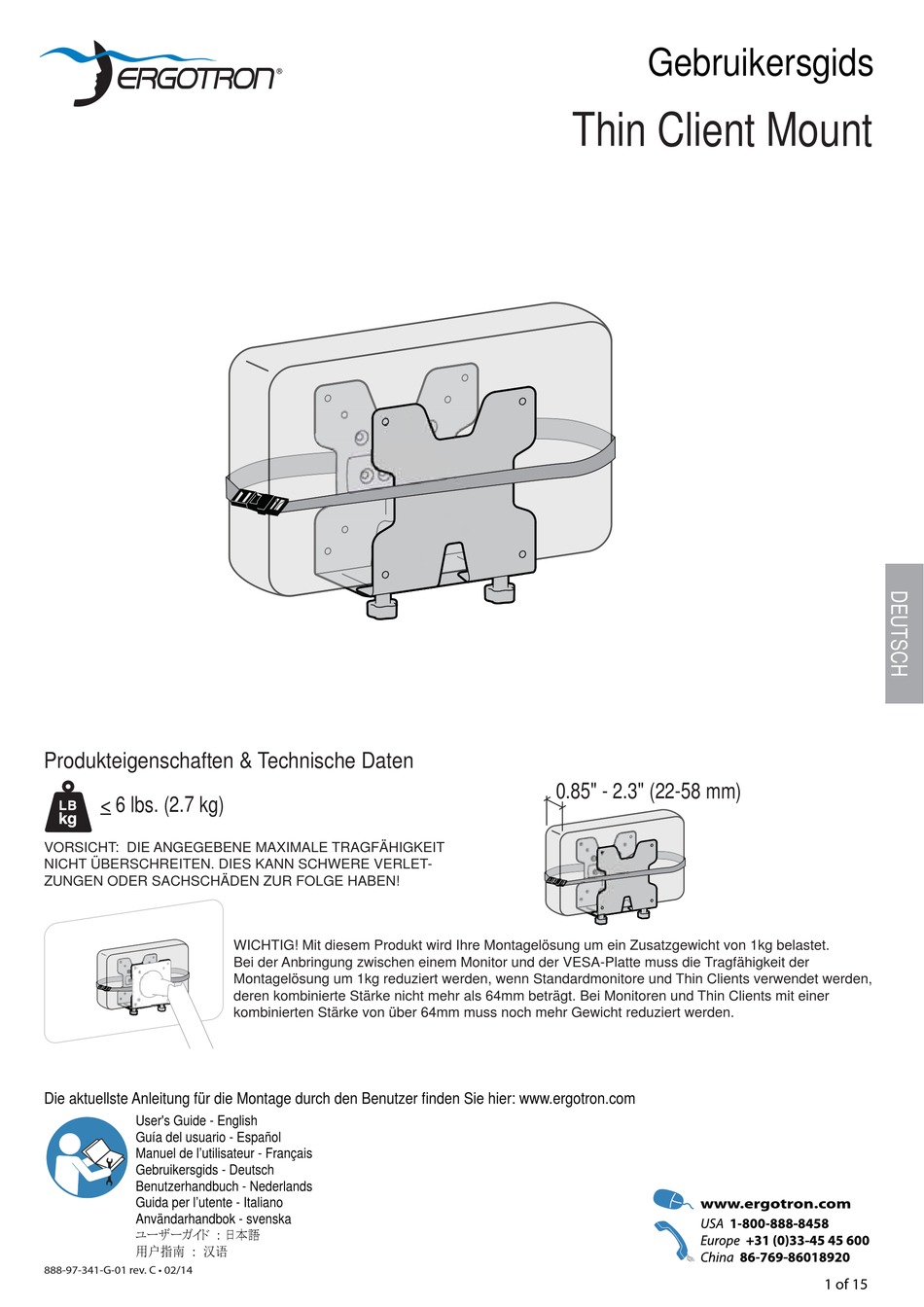

Ergotron Thin Client Mount Bedienungsanleitung
Produkteigenschaften & Technische Daten
< 6 lbs. (2.7 kg)
VORSICHT: DIE ANGEGEBENE MAXIMALE TRAGFÄHIGKEIT
NICHT ÜBERSCHREITEN. DIES KANN SCHWERE VERLET-
ZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN!
Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイド : 日本語
用户指南 : 汉语
888-97-341-G-01 rev. C • 02/14
WICHTIG! Mit diesem Produkt wird Ihre Montagelösung um ein Zusatzgewicht von 1kg belastet.
Bei der Anbringung zwischen einem Monitor und der VESA-Platte muss die Tragfähigkeit der
Montagelösung um 1kg reduziert werden, wenn Standardmonitore und Thin Clients verwendet werden,
deren kombinierte Stärke nicht mehr als 64mm beträgt. Bei Monitoren und Thin Clients mit einer
kombinierten Stärke von über 64mm muss noch mehr Gewicht reduziert werden.
Gebruikersgids
Thin Client Mount
0.85" - 2.3" (22-58 mm)
1 of 15
Verwandte Anleitungen für Ergotron Thin Client Mount
Inhaltszusammenfassung für Ergotron Thin Client Mount
- Seite 1 Stärke nicht mehr als 64mm beträgt. Bei Monitoren und Thin Clients mit einer kombinierten Stärke von über 64mm muss noch mehr Gewicht reduziert werden. Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com User's Guide - English Guía del usuario - Español...
- Seite 2 Komponenten 2x 4x #8 x 3/4" M4 x 16mm M4 x 12mm M4 x 10mm M3.5 x 8mm M4 x 10mm M3 x 10mm Die Anleitung für die gewünschte Montageart befolgen. Benötigtes Werkzeug Benötigtes Werkzeug Benötigtes Werkzeug Benötigtes Werkzeug Ø 1/8" (3 mm) 888-97-341-G-01 rev.
- Seite 3 Die Puffer wie gezeigt anbringen. Bringen Sie die Anschlagschraube für die Hoch-/Querformatsrotation an. Setzen Sie die mitgelieferte Unterlegscheibe und eine der drei mitgelieferten Drehanschlagschrauben (M3x10mm, M3,5x8mm oder M4x10mm, je nach dem Durchmesser des Lochs in der VESA-Platte) ein. ACHTUNG! Der Thin Client kann aus den Halterungen herausfallen. Bringen Sie die Anschlagschraube für die Hoch-/Querformatsrotation an, damit der Monitor die Hoch-/Querformatsposition nicht ändern kann.
- Seite 4 Die dargestellte Halteplatte an der VESA-Halterung befestigen. HINWEIS: Riemen und Schnalle können auf Wunsch verwendet werden. Bei Gebrauch des Riemens und der Schnalle sicherstellen, dass der Riemen sich bei der Montage wie gezeigt zwischen der VESA- Halterung und der Halteplatte befi ndet. M4 x 12mm 888-97-341-G-01 rev.
- Seite 5 Die Halteplatte am Monitor befestigen. 75x75mm HINWEIS: Riemen und Schnalle können auf Wunsch verwendet werden. Bei Gebrauch des Riemens und der M4 x 10mm Schnalle sicherstellen, dass der Riemen sich bei der Montage wie gezeigt zwischen der Halteplatte und dem Monitor befi...
- Seite 6 Knopfhalter anbringen. Thin Client einsetzen. Thin Client sichern. a. Drehknopf lockern. b. Halterungen zusammendrücken. c. Drehknopf bei Bedarf mit Zange festziehen. Bei Gebrauch von Riemen und Schnalle die Schnalle zusammenstecken und den Riemen festziehen. 888-97-341-G-01 rev. C • 02/14 6 of 15...
- Seite 7 Die Puffer wie gezeigt anbringen. Die dargestellte Halteplatte an der Wandschienenhalterung befestigen. HINWEIS: Zwischen den Halterungen genügend Abstand lassen, um ein Verschieben entlang der Wandschiene zu ermöglichen. M4 x 16mm Die Halteplatten an der Wandschiene befestigen. Die Halteplatten in der gewünschten Höhe an der Wandschiene Knopfhalter...
- Seite 8 a. Thin Client an den Halteplatten befestigen. Thin Client sichern. b. Drehknopf lockern. c. Halterungen zusammendrücken. d. Drehknopf bei Bedarf mit Zange festziehen. Bei Gebrauch von Riemen und Schnalle (optional): a. Den Riemen um die Halterungen und den Thin Client wickeln und die Schnalle zusammenstecken.
- Seite 9 HINWEIS: Wird der Thin Client an einer Stange montiert, kann dadurch der Rotationsbereich des Armes eingeschränkt werden. Die Puffer wie gezeigt anbringen. Bumpon-Platzierung für Bumpon-Platzierung für 35-38-mm-Stangenbefestigung. 40-mm-Stangenbefestigung. 35-38mm 40mm a. Die dargestellte Halteplatte an der Stange und der Stangenschelle befestigen. b.
- Seite 10 a. Thin Client an den Halteplatten befestigen. Thin Client sichern. b. Drehknopf lockern. c. Halterungen zusammendrücken. d. Drehknopf bei Bedarf mit Zange festziehen. Bei Gebrauch von Riemen und Schnalle (optional): a. Den Riemen um die Halterungen und den Thin Client wickeln und die Schnalle zusammenstecken.
- Seite 11 Die Puffer wie gezeigt anbringen. Die Befestigungslöcher mithilfe der dargestellten Halteplatte am gewünschten Montageort markieren. Löcher bohren. TIPP: Den Bohreinsatz 19mm von der Spitze mit einem Klebeband markieren, um die richtige Bohrtiefe sicherzustellen. Ø 1/8" (3 mm) 0.75" (19 mm) 888-97-341-G-01 rev.
- Seite 12 Die dargestellte Halteplatte befestigen. HINWEIS: Riemen und Schnalle können auf Wunsch verwendet werden. Bei Gebrauch des Riemens und der Schnalle sicherstellen, dass der Riemen sich bei der Montage wie gezeigt zwischen der Tischplatte und der Halteplatte befi ndet. #8 x 3/4" Knopfhalter anbringen.
- Seite 13 Thin Client einsetzen. Thin Client sichern. a. Drehknopf lockern. b. Halterungen zusammendrücken. c. Drehknopf bei Bedarf mit Zange festziehen. 888-97-341-G-01 rev. C • 02/14 13 of 15...
- Seite 14 Bei Gebrauch von Riemen und Schnalle (optional): a. Den Riemen um die Halterungen und den Thin Client wickeln und die Schnalle zusammenstecken. b. Riemen festziehen. 888-97-341-G-01 rev. C • 02/14 14 of 15...
-
Seite 15: Reparaturen Und Garantie
Pausen • Machen Sie alle 20 Minuten eine Pause von 2-3 Minuten • Machen Sie alle 2 Stunden eine Pause von 15-20 Minuten. Reparaturen und Garantie Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com HINWEIS: Halten Sie bei der Kontaktaufnahme mit dem Kun- dendienst die Seriennummer griffbereit.
