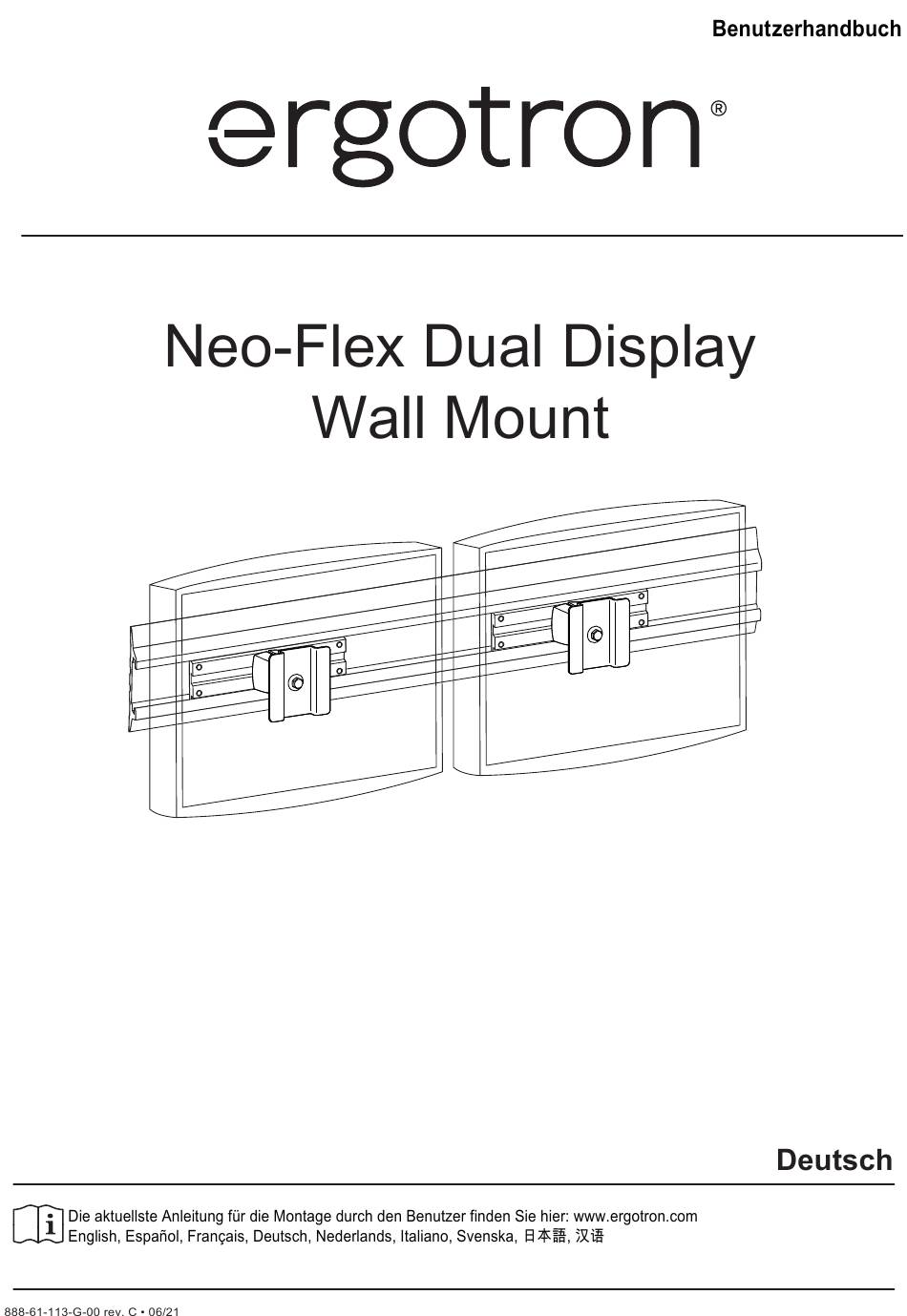

Ergotron Neo-Flex Dual Display Wall Mount Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Neo-Flex Dual Display Wall Mount:
- Benutzerhandbuch (25 Seiten) ,
- Montageanleitung (17 Seiten) ,
- Anleitung (10 Seiten)
Verwandte Anleitungen für Ergotron Neo-Flex Dual Display Wall Mount
Inhaltszusammenfassung für Ergotron Neo-Flex Dual Display Wall Mount
- Seite 1 | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...
-
Seite 2: Benötigtes Werkzeug
Komponenten ST6.3 x 50 mm ST6.3 x 50 mm M4 x 10mm 75-100mm 1/4-20 x 1/2" 8-32 x 5/16" M4 x 10mm #8-32 x 1/4" set screw M6 x 70mm 1/4-20 x 2" Benötigtes Werkzeug Angaben zum zusätzlichen Werkzeug, das für Ihre Art von Wandinstallation erforderlich ist, fi nden Sie unter „Wandbefestigungsoptionen“. - Seite 3 Wandbefestigungsoptionen 0.85 (25mm) (203mm) 8“ (22mm 8“ (203mm) 5“ (203mm) 1“ (127mm) (25mm) 2“ (51mm) ACHTUNG: Vergewissern Sie sich, dass die Wand das vierfache Gesamtgewicht der montierten Ausrüstung tragen kann. Bei einer Befestigung 0.5“ an Wänden, die dieses Kriterium nicht erfüllen, kann dies zu einem instabilen, (13mm) gefährlichen Zustand führen, der zu Körperverletzungen oder Sachschäden führen könnte.
- Seite 4 Bolzen ≥ Blechlehre Nr. 25 An Wand befestigen Holz Stud Finder Holz Ø 3/16" (5 mm) ST6.3 x 50 mm Bolzen ≥ Blechlehre Nr. 25 ST6.3 x 50 mm HINWEIS: Die Befestigungsschrauben können sich durch Vibrationen bei der Bewegung der Befestigungslösung im Laufe der Zeit lockern. Überprüfen Sie die Befestigungslösung re- gelmäßig auf gelockerte Befestigungsschrauben.
- Seite 5 An Wand befestigen Hohlwand ≥ 5/8” Rigipsplatte Ø 1/2" (13 mm) 1. Drücken Sie die Ankerplatte in das Loch. 2. Ziehen Sie die Schlaufe zurück, sodass die Platte geöff net wird und fl ach an der Innenseite der Wand anliegt. 3.
- Seite 6 An Wand befestigen Beton Ø 3/8" (10 mm) 3-1/8" (80 mm) ACHTUNG: Die Montagelöcher müssen mindestens 80mm tief und in solidem Beton, nicht Mörtel oder Deckmaterial sein. Wenn Sie in einen Betonbereich bohren, der nicht solide ist, positionieren Sie die Montagelöcher neu, bis beide Anker vollständig in den soliden Beton eingeführt werden können.
- Seite 7 Gelenke an Halterungen anbringen 1/4-20 x 1/2" set screw 8-32 x 5/16" 1/2" 1/2" 1/2" 1/2" Displays anbringen 75 x 75mm 100 x 100mm #8-32 x 1/4" M4 x 10 mm M4 x 10 mm...
- Seite 8 Displays an Wandhalterung anbringen Verstellbereich Dieses Produkt wurde entwickelt, um sich einfach und schnell an Ihre Bedürfnisse anzupassen – beachten Sie für die Ausrichtung die folgenden Schritte: Neigung anpassen – vor und zurück Neigen – vor und zurück Bleibt das Display nicht an seinem Platz oder fällt das Bewegen schwer, muss die Spannung angepasst werden.
- Seite 9 Gelenkabdeckungen anbringen Kabelmanagement anbringen www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...
