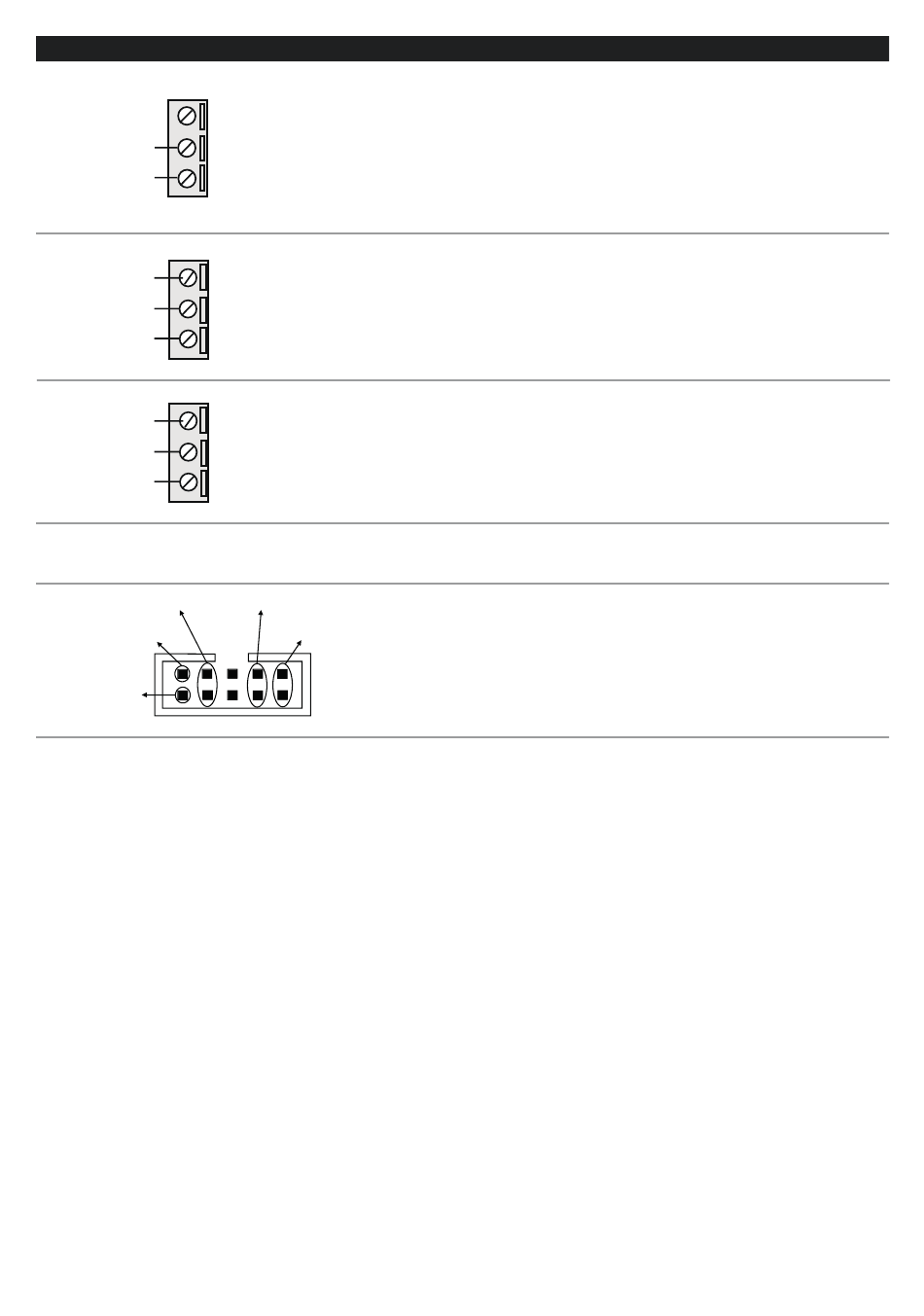

ELEKTRISCHE ANSCHLÜSSE
Vac/Vdc
Vac/Vdc
RX
TX
GND
A (+)
B (-)
GND
Stromversorgung und Modbus-Schnittstelle stehen bei Benutzung des Busses für die DIN-Schiene von Seneca mit hinterer
Steckverbindung IDC10 oder dem Zubehörteil Z-PC-DINAL2 zur Verfügung.
RS485 GND
RS485 A
RS485 B
MI00602-2-DE
Stromversorgung
Alternativ zum Anschluss über den Bus Z-PC-DINx ist es möglich, die Klemmen 2 und 3 für
1
die Stromversorgung des Moduls zu verwenden. Die Betriebsspannung muss zwischen 10
und 40 Vdc (Polarität indifferent) oder zwischen 19 und 28 Vac betragen.
2
Die oberen Grenzwerte dürfen nicht überschritten werden; anderenfalls wird das
3
Modul schwer beschädigt.
Falls die Stromversorgungsquelle nicht gegen Überlastung geschützt ist, muss eine
Sicherung in die Stromversorgungsleitung eingesetzt werden: max. Wert 1 A.
4
Serieller Port RS232
Das Modul weist auch einen seriellen Port auf, der mit dem Switch SW2 konfiguriert werden kann.
5
Die Abbildung zeigt die Einrichtung des Anschlusses.
6
Die Schnittstelle RS232 ist vollständig konfigurierbar.
Serieller Port RS485
7
Das Modul weist auch einen seriellen Port auf, der mit dem Switch SW2 konfiguriert werden kann.
8
Die Abbildung zeigt die Einrichtung des Anschlusses.
Anm.: Die Angabe der Polarität des Anschlusses RS485 ist nicht standardisiert, an einigen
9
Geräten könnte sie vertauscht sein.
Power Suppl y AC / +
Power Suppl y AC / -
1
IDC 10
INSTALLATIONSHANDBUCH
Hintere Steckverbindung (IDC 10)
In der Abbildung wird die Bedeutung der verschiedenen
Kontaktstifte der Steckverbindung IDC10 angegeben, falls
die Signale direkt darüber abgegriffen werden sollen.
4/4
