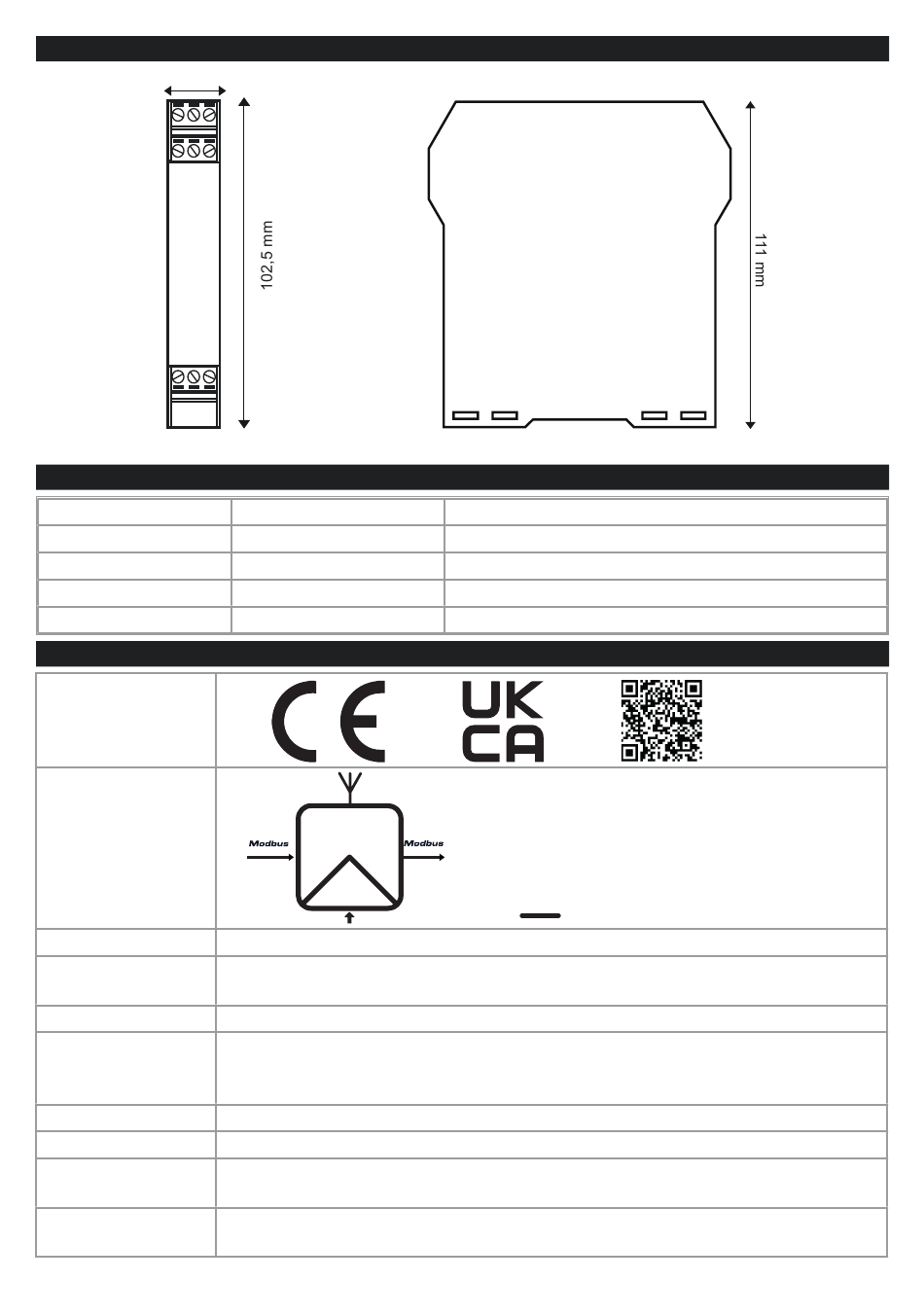

LAYOUT DES MODULS
17,5 mm
Abmessungen LxHxT: 17,5 x 102,5 x 111 mm; Gewicht: 110 g; Gehäuse: PA6, schwarz
ANZEIGE MIT LED AUF DER FRONT
LED
L1
L2
L3
L4
TECHNISCHE SPEZIFIKATIONEN
ZERTIFIZIERUNGEN
ISOLIERUNG
STROMVERSORGUNGEN Spannung: 10 ÷ 40 Vdc; 19 ÷ 28 Vac; 50÷ 60 Hz; Max.: 1 W
UMGEBUNGSBEDIN-
GUNGEN
MONTAGE
ANSCHLÜSSE
FREQUENZBEREICH ERC 70-03, Februar 2023, Anhang 1, h1.7 (Bandmitte 869.525 MHz)
MODULATION
EMPFÄNGER-
KATEGORIE
REICHWEITE DER
ANTENNE
MI00602-2-DE
STATUS
Blinkend
Blinkend
----
Blinkend
Communication
RS485
Input
Output
Power
Supply
Temperatur: -20 ÷ +65 °C; Feuchte: 10 % ÷ 90 % nicht kondensierend;
Lagerungstemperatur: -30 ÷ + 85 °C; Schutzgrad: IP20
DIN-Schiene 35 mm IEC EN60715 in vertikaler Position.
Abnehmbare 3-Wegeschraubklemmen, Durchlass 5 mm
Hintere Steckverbindung IDC10 für Schiene nach DIN 46277
MicroUSB frontal.
LoRa® (Modulation CSS – Chirp Spread Spectrum)
2
450/500 m mit mitgelieferter Antenne, 700/800 m mit magnetischer Antenne.
INSTALLATIONSHANDBUCH
Übertragung von Paketen am Bus
Paketübertragung an RS485 / RS232 / Funkempfang
Modul ordnungsgemäß gespeist
RS232
1500 Vac
Bedeutung der LEDs
Nicht verwendet
2/4
