Verwandte Anleitungen für Trix MINITRIX BR V90
Inhaltszusammenfassung für Trix MINITRIX BR V90

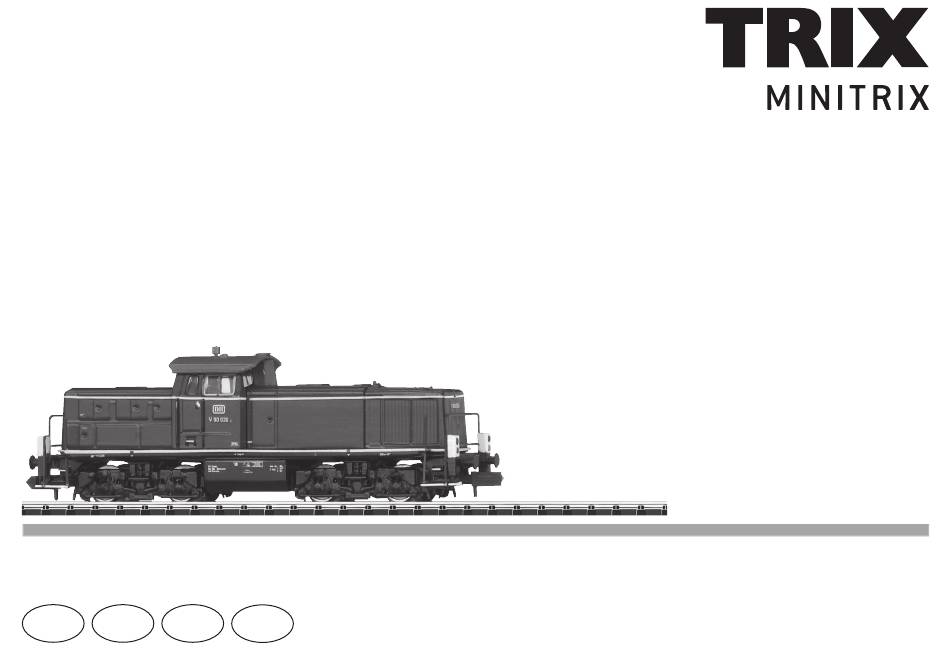

- Seite 1 Modell der Diesellokomotive BR V90 16291...
-
Seite 3: Inhaltsverzeichnis
Seite Sommaire : Page Inhaltsverzeichnis: Informationen zum Vorbild Informations concernant le modèle réelle Remarques importantes sur la sécurité Sicherheitshinweise Wichtige Hinweise Information importante Funktionen Fonctionnement Remarques relatives au fonctionement en mode digital 14 Hinweise zum Digitalbetrieb Schaltbare Funktionen Fonctions commutables Configurations Variablen (CVs) Variables de configuration (CVs) Wartung und Instandhaltung... -
Seite 4: Informationen Zum Vorbild
Informationen zum Vorbild Information about the Prototype Neben der Einführung von neuen Diesellokomotiven für den In addition to introducing new diesel locomotives for road Streckendienst musste die Deutsche Bundesbahn als Ersatz service, the German Federal Railroad had to procure new für die Dampflokomotiven auch neue Lokomotiven für den locomotives for switching work as replacements for steam Rangierdienst beschaffen. -
Seite 6: Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssys- Funktionen tem eingesetzt werden. • Eingebaute Elektronik zum wahlweisen Betrieb mit • Die Lok darf nicht mit mehr als einer Leistungsquelle konventionellem Gleichstrom-Fahrgerät (max. ±12 Volt), versorgt werden. Trix Systems, Trix Selectrix (SX1) und Selectrix 2 (SX2) • Beachten Sie unbedingt die Sicherheitshinweise in der oder Digitalsystemen nach NMRA-Norm. Bedienungsanleitung zu Ihrem Betriebssystem. • Automatische Systemerkennung zwischen Digital- und • Analog 14 Volt=, digital 22 Volt~. Analog-Betrieb. -
Seite 7: Schaltbare Funktionen
f0 - f3 f4 - f7 Central- Control 66800 Schaltbare Funktionen ST OP Spitzensignal fahrtrichtungsabhängig Führerstandsbeleuchtung — ABV, aus — — Telex-Kupplung hinten * — — Stirnbeleuchtung Führerstand 2 aus — — F0 + F6 Telex-Kupplung vorne * — — Stirnbeleuchtung Führerstand 1 aus —... -
Seite 8: Configurations Variablen (Cvs)
Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 15 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 0 – 255 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 – 255 Traktionsadresse (0 = inaktiv, Wert + 128 = inverse Fahrtrichtung) 0 – 127 Traktions-Modus; Bit 0 – 7 F1 –... - Seite 9 Bedeutung Wert SX2 ab Werk Adresse Einer- u. Zehner-Stelle 0 – 99 Adresse Hunderter- u. Tausender-Stelle 0 – 99 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Mindestgeschwindigkeit 0 – 15 Geschwindigkeit Rangiergang 0 – 127 Bremsabschnitte;...
-
Seite 18: Wartung Und Instandhaltung
7149 Märklin 66626 7149 66623... - Seite 21 TELEX TELEX Das Modell ist vorbereitet für den Einbau von Telex- • Only Telex couplers may be connected. Connecting other Kupplungen. users may lead to damages. • Der Einbau erfolgt auf eigenes Risiko. Trix übernimmt keine • The function must be turned off again after a maximum Garantie oder Gewährleistung für unsachgemäßen Einbau. of 10 seconds in order to avoid damages to the couplers being used. • Den elektrischen Anschluss entnehmen Sie der unten stehenden Abbildung.
- Seite 23 1 Dach E249 367 Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. 2 Schraube E19 8001 28 Teile, die hier nicht aufgeführt sind, können nur im Rahmen 3 Leiterplatte mit Decoder E241 655 einer Reparatur im Märklin-Reparatur-Service repariert 4 Motor E241 645 werden. 5 Motorlager E189 361 6 —...
- Seite 24 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 248098/1215/Sm1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
