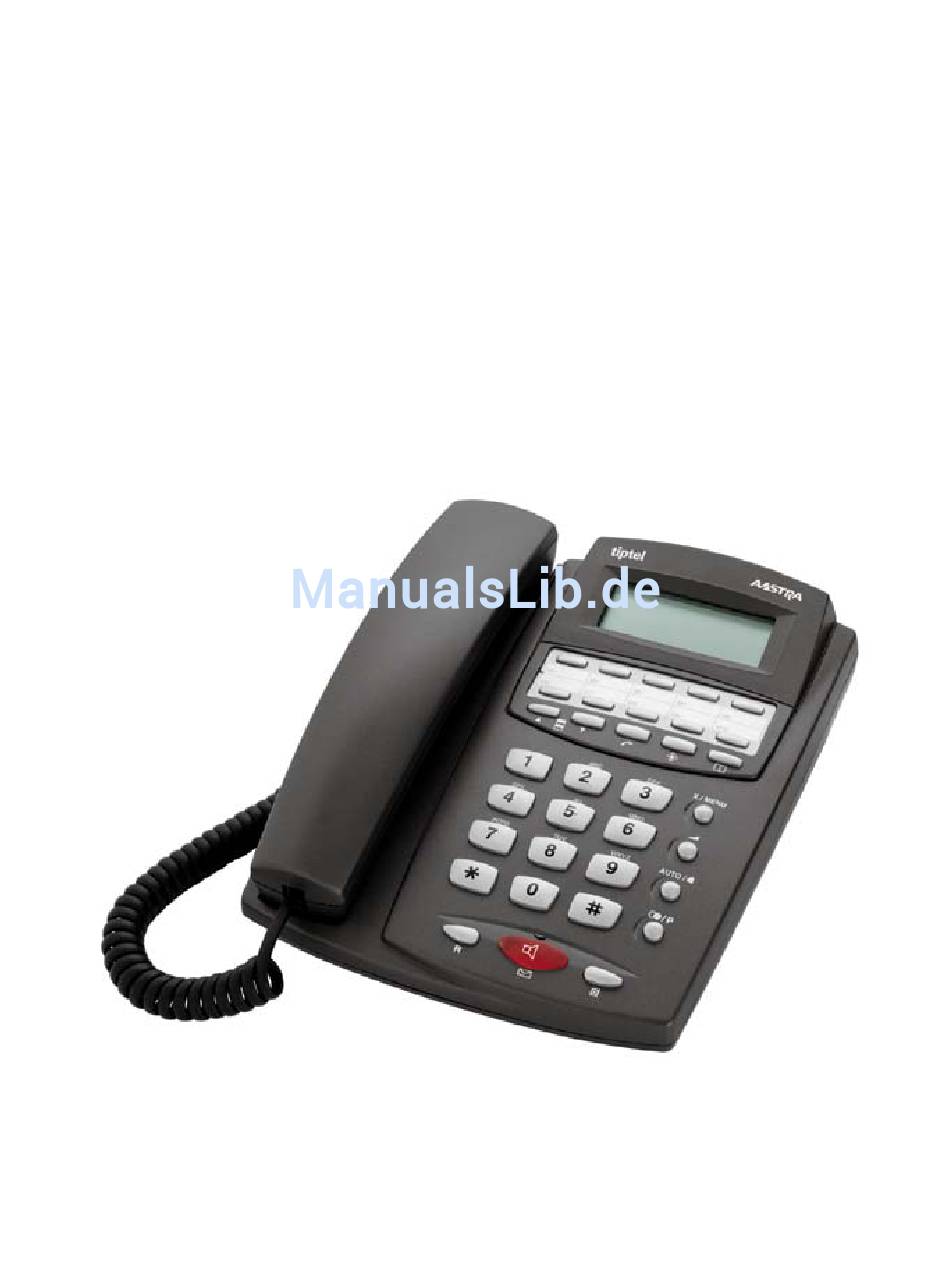

- Seite 1 Bedienungsanleitung (D/A/CH) Komforttelefon mit Freisprechfunktion, MWI, Telefonbuch und Headset-Anschluss Aastra 1930...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ....................3 Sicherheitshinweise ..................5 Leistungsübersicht ..................7 Lieferumfang .....................7 Tastenbelegung....................8 Installation ......................12 Einstellungen....................13 Sprache einstellen ..................13 Kontrast einstellen ..................13 Jahr, Datum und Uhrzeit festlegen ............13 Ext.Num (Amtsholungskennziffern) ............14 Klingeltonmelodien festlegen..............14 Klingeltonlautstärke festlegen..............14 Flash-Zeit festlegen ...................14 Pausendauer festlegen................15 DTMF (MFV, Tonwahl) oder Pulswahl festlegen ........15 In Werkseinstellungen zurücksetzen ............15 Werkseinstellung ..................15 Benutzung......................16... - Seite 4 Inhaltsverzeichnis MWI mittels erhöhter Spannung ..............22 MWI durch Spezial-Klingelzeichen ............23 Anhang ......................25 Service ......................25 Gewährleistung ..................25 Konformitätserklärung ................25 CE-Zeichen ....................26 Umweltverträglichkeit ................26 Fehlersuche....................26 Technische Daten ..................28...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Beim Einsatz des Telefons müssen die nachfolgend beschriebenen grundlegenden Sicherheitsvorkehrungen stets beachtet werden, um das Risiko von Bränden, Stromschlägen und Personenschäden zu begrenzen: • Lesen Sie alle Anweisungen und stellen Sie sicher, dass Sie diese auch verstehen. • Befolgen Sie alle Warnungen und Anweisungen, die auf dem Gerät angebracht sind. - Seite 6 Sicherheitshinweise • Bei folgenden Gegebenheiten sollten Sie sofort den Stecker aus der Wandsteckdose ziehen und die Reparaturen von einem qualifizierten Servicetechniker ausführen lassen: A. Wenn Flüssigkeit in das Gerät gelangt ist. B. Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl Sie diese Bedienungsanleitung befolgt haben.
-
Seite 7: Leistungsübersicht
Das Gerät in Betrieb nehmen Leistungsübersicht • Qualitativ hochwertiges Freisprechtelefon für den Büroeinsatz • In der LCD-Anzeige werden Telefonnummer, das Datum und die Uhrzeit angezeigt • Freisprechfunktion (halbduplex) • Nachrichtenanzeigen (4 verschiedene Versionen) • Speicher für die 60 letzten Anrufer (Anruferliste) •... -
Seite 8: Tastenbelegung
Das Gerät in Betrieb nehmen Tastenbelegung Zeigt die Telefonnummer, das Datum und die Uhrzeit sowie weitere 1. LCD-Anzeige Informationen an. 2. Papier Zielwahltasten können mit einer Bezeichnung versehen werden. 3. Zielwahltasten- Telefonnummern können gespeichert und einer Zielwahltaste zugeordnet speicher (M1-M10) werden. -
Seite 9: Das Gerät In Betrieb Nehmen
Das Gerät in Betrieb nehmen a. Drücken Sie diese Taste, um das Telefonbuch und die Zielwahlspeicher zu bearbeiten oder zu löschen. b. Drücken Sie diese Taste mind. 3 Sek. lang, um in das Haupt-Einstellmenü zu 7. X / MENU gelangen. c. - Seite 10 Das Gerät in Betrieb nehmen oder das Gespräch anschliessend wieder zu beenden. a. Beim Einsatz an einer Telefonanlage werden mit der Rückruf-Taste 13. R (Makeln/Halten) Gespräche verbunden. b. Bei Amtsleitungen: Funktionen in der Vermittlungsstelle werden aktiviert. a. Wähltasten. 14. 0 – 9, *, # b.
- Seite 11 Das Gerät in Betrieb nehmen Schaltet in die Einstellungen SR/HV/PR1/PR2 (siehe Kapitel „Nachrichtenanzeige“) SR: MWI wird mit einem Klingelzeichen eingeschaltet 19. MWI Schalter HV: MWI wird mit Leitungsspannungen von über 70 V eingeschaltet PR1: MWI wird über die Leitungspolarität eingeschaltet PR2: Wie PR1, aber mit umgekehrter Polarität.
-
Seite 12: Installation
Das Gerät in Betrieb nehmen Installation Öffnen Sie die Batteriefachabdeckung und legen Sie 4 AA-Batterien (UM3, Mignon) ein. Beachten Sie beim Einlegen von Akkus, dass diese vom Telefon nicht aufgeladen werden. Verwenden Sie stattdessen ein externes Ladegerät (Batterien und Ladegerät nicht im Lieferumfang enthalten). Stecken Sie das eine Ende des Spiralkabels in die Buchse des Hörers und verbinden Sie das andere Ende mit der Buchse am Telefonapparat. -
Seite 13: Einstellungen
Einstellungen Einstellungen Alle Funktionen können jeweils durch Drücken einer einzelnen Taste eingerichtet werden. Bei aufgelegtem Hörer drücken Sie die Taste X/MENU mindestens 3 Sekunden lang, um das Einstellungsmenü zu öffnen. Durch wiederholtes Drücken derselben Taste X/MENU werden nacheinander die verschiedenen verfügbaren Funktionen angezeigt. -
Seite 14: Ext.num (Amtsholungskennziffern)
Einstellungen Ext.Num (Amtsholungskennziffern) Nachdem Sie JAHR, DATUM und UHRZEIT eingestellt haben, drücken Sie X/MENU , um die Funktion EXT.NUM aufzurufen. Die erste Ziffer blinkt. Drücken , um die Ziffer auszuwählen, und drücken Sie X/MENU , um die Einstellung zu speichern. Legen Sie die anderen Ziffern auf dieselbe Art und Weise fest. -
Seite 15: Pausendauer Festlegen
Einstellungen Pausendauer festlegen Nach dem Einstellen der Funktion DAUER FLASH drücken Sie X/MENU , um die Funktion DAUER PAUSE einzustellen. Drücken Sie , um die Pausendauer (1,2 s, 2,4 s, 3,6 s) auszuwählen, und drücken Sie X/MENU , um die Einstellung zu bestätigen. -
Seite 16: Benutzung
Benutzung Benutzung Anrufen Nehmen Sie den Hörer ab oder drücken Sie , um ein Freizeichen zu erhalten. Wählen Sie anschließend die gewünschte Rufnummer. Wenn der angerufene Teilnehmer das Gespräch annimmt, wird auf dem LCD die Dauer des Gesprächs automatisch angezeigt. Bei aktivierter Pulswahl können Sie während eines Gesprächs vorübergehend den DTMF-Modus (Tonwahl) aktivieren. -
Seite 17: Headsetbetrieb
Benutzung Headsetbetrieb Bei eingestecktem Headset ist der Freisprecher ausgeschaltet. Sie wechseln mit der Taste jetzt nicht mehr in den Freisprechmodus sondern in den Headsetbetrieb (Bedienung s. Freisprechmodus). Mikrofon stumm schalten Drücken Sie im Gesprächsmodus . Daraufhin wird das Mikrofon im Hörer oder in der Freisprecheinrichtung stumm geschaltet. -
Seite 18: Pause
Benutzung Pause Drücken Sie / P , um eine Pause von 1,2/2,4/3,6 Sekunden (je nach Einstellung) einzufügen. Wahlwiederholung / automatische Wahlwiederholung Drücken Sie bei aufgelegtem Hörer die Taste / P , um die 16 zuletzt gewählten Rufnummern anzuzeigen. Benutzen Sie die Taste mehrfach zum Blättern in der Liste. -
Seite 19: Zielwahlspeicher
Benutzung Zielwahlspeicher Speichern • Bei aufgelegtem Hörer drücken Sie • Geben Sie die Rufnummer ein, die in einem der Zielwahlspeicher gespeichert werden soll. • Drücken Sie die gewünschte Zielwahltaste (M1~M10), unter der die Telefonnummer gespeichert werden soll. Wählen Nehmen Sie den Hörer ab oder drücken Sie . -
Seite 20: Telefonbuch
Benutzung Telefonbuch Rufnummern im Telefonbuchspeicher sichern • . In der LCD-Anzeige wird HINZUF ↑ Bei aufgelegtem Hörer drücken Sie SUCHEN ↓ angezeigt • Drücken Sie , um den Bearbeitungsmodus zu öffnen. Geben Sie den Namen ein. • Drücken Sie , um in die Eingabe der Telefonnummer zu gelangen. •... -
Seite 21: Weckfunktion Einstellen
Benutzung Weckfunktion einstellen Bei abgehobenem Hörer drücken Sie für mindestens 3 Sekunden. Drücken , um die Stunden einzustellen. Drücken Sie , um die Einstellung zu bestätigen und zur Minuteneingabe zu wechseln. Drücken Sie , um die Minuten einzustellen. Drücken Sie , um die Einstellung zu bestätigen. -
Seite 22: Message Waiting / Nachrichtenanzeige
Nachrichtenanzeige Message Waiting / Nachrichtenanzeige Dieses Telefon unterstützt verschiedene Arten der Nachrichtenanzeige. Außer bei FSK hängt die Art von der Einstellung des MWI-Schalters an der Rückseite des Telefons ab. Für Fragen zum Support der MWI-Anzeige wenden Sie sich an Ihren Installationspartner. -
Seite 23: Mwi Durch Spezial-Klingelzeichen
Nachrichtenanzeige MWI durch Spezial-Klingelzeichen Die „SR“-Funktion für die Anzeige von anstehenden Nachrichten eignet sich für Telefonanlagen, die Spezial-Klingeltöne als Info für MWI senden. Das Timing dieser Rufsignale beträgt T1---T2---T3. T1 (1. Rufsignalfrequenz = 50 Hz, Dauer = 40 ms) T2 (Rufsignal mit einer Dauer von = 110 ms) T3 (2. - Seite 24 Nachrichtenanzeige Hinweis: Die Signalerkennung toleriert ± 46 ms beim Timing. Beispiel: Bei einem eingestelltem Timing von T1—T2 – T3 = 150 – 330 – 150 ms wird angezeigt (T1= 6,6 * 022 ms) (T2 = 6,6 * 050 ms) (T3 = 6,6 *0 22 ms), d. h. „SR“- Timing toleriert: (T1= 150 ±...
-
Seite 25: Anhang
Anhang Anhang Service Sie haben ein modernes Produkt der Tiptel.com GmbH Business Solutions erworben. Die hochmoderne Fertigung sichert gleich bleibend höchste Qualität. Dies bestätigt die Zertifizierung nach DIN EN ISO 9001. Sollten trotzdem einmal Probleme auftreten oder haben Sie Fragen zur Bedienung des Gerätes, wenden Sie sich bitte an Ihren Installationspartner. -
Seite 26: Ce-Zeichen
Anhang CE-Zeichen Dieses Gerät erfüllt die Anforderung der EU-Richtlinie: Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o.a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt. Umweltverträglichkeit Bei bestimmungsgemäßem Gebrauch kann kein Kontakt zu gesundheitsgefährdenden Stoffen entstehen. - Seite 27 Anhang Telefon klingelt nicht in der Der Nebenstelle wurde kein Überprüfen Sie die Telefonanlage. Rufton zugeordnet. Programmierung der Telefonanlage. Summen oder andere Störungen durch schnurlose Stellen Sie das Gerät an Störungen im Lautsprecher. Telefone, Monitore usw. einem anderen Ort auf oder verwenden Sie nur den Hörer.
-
Seite 28: Technische Daten
Anhang Technische Daten Abmessungen (BxHxT): 180 x 75 x 220 mm Gewicht: ca. 770 g Telefonkabel: Länge mind. 2 m Lautstärke: 8 Stufen für den Lautsprecher und das Rufsignal 6 Stufen für das Headset 4 Stufen für den Hörer Wahlverfahren: Tonwahl (MFV) oder Pulswahl Pausenzeit: 1,2/2,4/3,6s einstellbar... - Seite 29 Anhang...
