5.6.7.2. Variante 2
Bei dieser Methode dreht sich die An-
triebswelle mit Nennumdrehungszahl
(Achtung Lebensgefahr!)
Ziehen Sie die Anschlüsse der Kohlen ab und

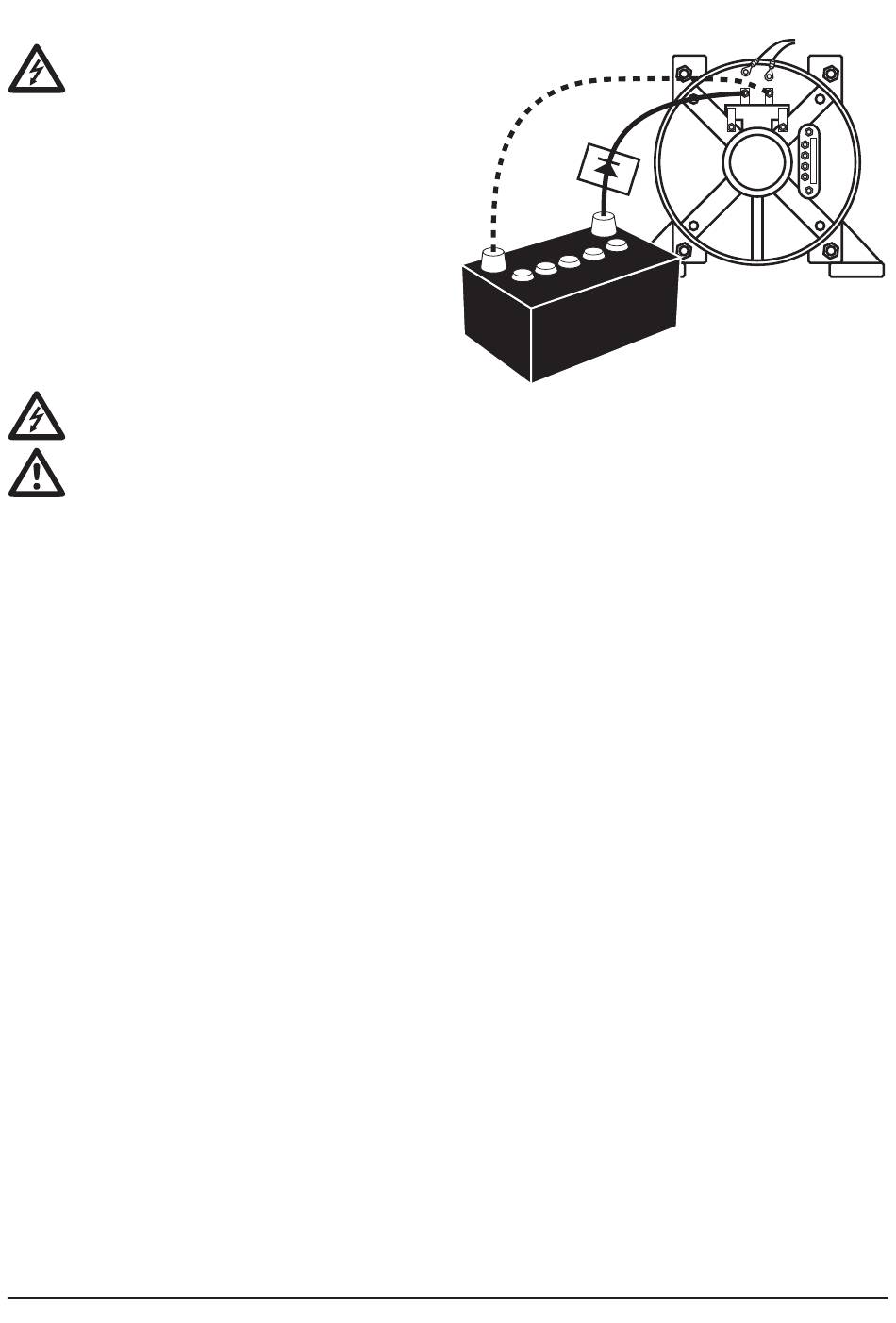

schließen Sie eine 12V Batterie über eine Di-
ode in richtiger Polarität an die abgeklemm-
ten Verbindungskabeln der Erregerwicklung
an (siehe Abbildung).
Starten Sie den Motor. Die Ausgangsspan-
nung sollte in etwa 100 - 200V betragen.
Stoppen Sie den Motor. Lösen Sie die Verbin-
dung wieder, schließen Sie die Kohlen wieder
an und versuchen Sie danach den Generator
in Betrieb zu nehmen.
Berühren Sie die Kabeln des Erregerfeldes und der AVR nicht! Die Erregerspannung
kann bis zu 90V Gleichspannung betragen - ACHTUNG Lebensgefahr!
Die Diode ist unbedingt notwendig, da ansonsten beim Anlaufvorgang eine Rück-
spannung von ca. 90-100V in die Batterie eingespeist wird.
5.6.8. Fehlerdiagnose Generator
Die Ausgangsspannung ändert sich im Normalfall mit der Belastung in zulässiger Größen-
ordnung. Bei defektem Spannungsregler, Rotor oder Stator kann die Ausgangsspannung
stark mit der Last variieren.
Sollte der Motor laufen und der Generator bei eingeschaltetem Schutzschalter keine Span-
nung abgeben, gehen Sie wie folgt vor:
● Öffnen Sie das Schaltpanel und prüfen sie die Kabel und die Steckverbindungen.
● Prüfen Sie ob beim Schutzschalter Spannung ankommt.
● Prüfen Sie die Kontakte an der 400V und der 230V Steckdose.
Sollte kein Fehler ersichtlich sein, öffnen sie die Schallschutzhaube:
● Prüfen Sie sämtliche Kabel, Steckverbinder, das Klemmbrett sowie die Kohlenan-
schlüsse.
● Messen Sie die Spulen am Klemmbrett jeweils zwischen schwarz und und einer Farbe.
Diese Wicklungen stellen den 400 Volt Ausgang des Generators dar. Der Wiederstand
soll pro Spule - d.h. pro Messung ca. 1,6-1,7 Ω sein. (Wiederstand über ca. 5 Sekun-
den bestimmen - Wert stabilisiert sich).
● Öffnen sie den Stecker CN8 und messen sie den Wiederstand zwischen den violetten
Kabeln. Diese Wicklung stellt den 12 Volt Ausgang dar. Der Wiederstand soll 0,2-0,5
Ω sein
● Öffnen sie den Stecker CN91 und messen sie den Wiederstand jeweils zwischen
schwarzen und weißen Kabeln (3 Messungen). Diese Spule stellen die Meßspannung
für den Spannungsregler dar (Teil der Ausgangsspannung). Der Wiederstand soll pro
Spule - d.h. pro Messung ca. 0,1-0,2 Ω sein
● Öffnen sie den Stecker CN92 und messen sie den Wiederstand zwischen den blauen
Kabeln. Diese Spule stellt die Spannungsversorgung für den Spannungsregler dar. Der
Wiederstand soll 1,4 Ω sein.
