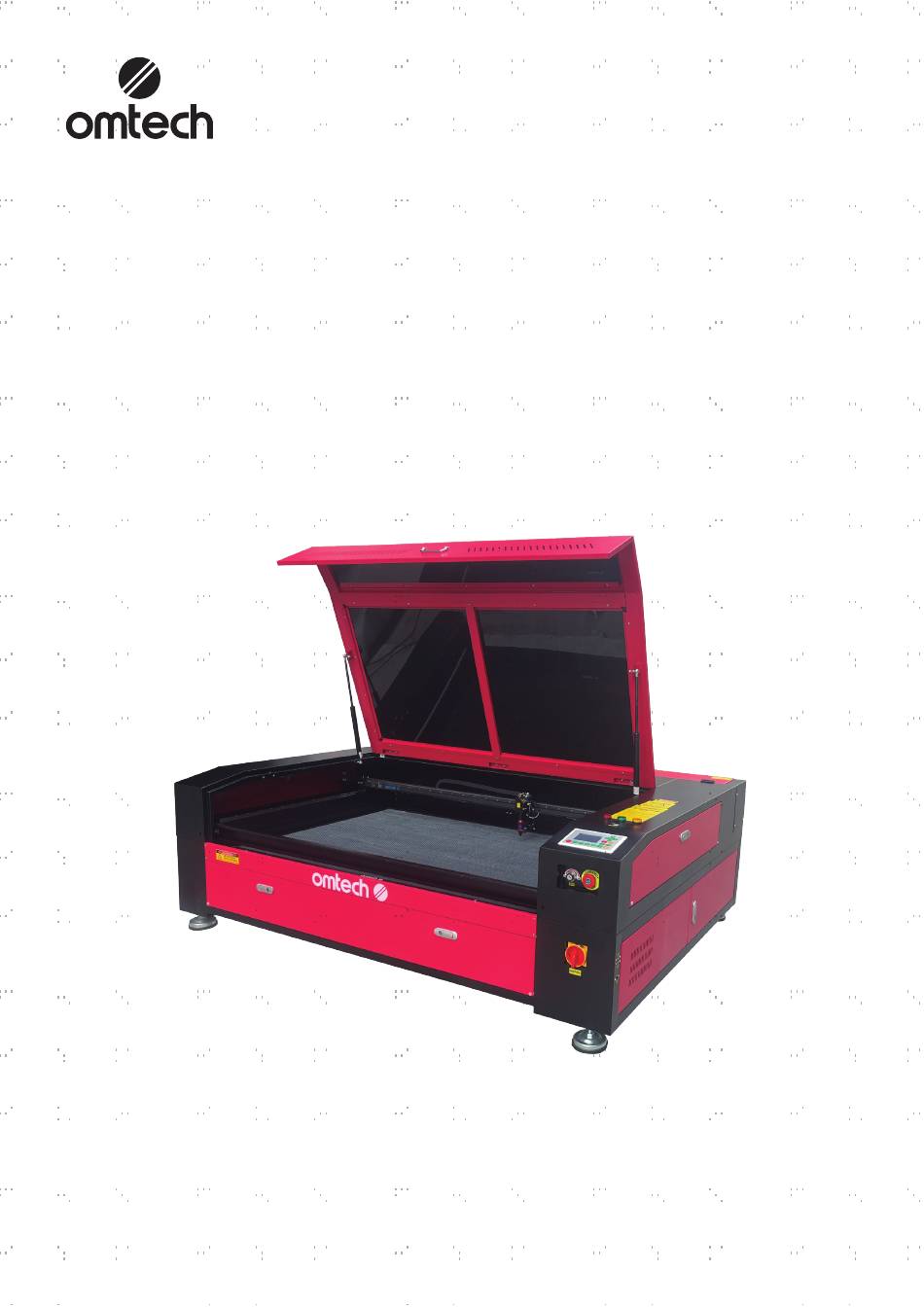

- Seite 1 V20230516 SH-I1309 Lasergraviermaschine Benutzerhandbuch Lesen Sie das Handbuch vor der Benutzung sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf...
- Seite 2 Vorwort Vielen Dank, dass Sie sich für unser Lasergerät entschieden haben. Diese CO₂-Lasergraviermaschine ist für persönliche oder gewerbliche Zwecke bestimmt. Bei Verwendung gemäß den nachfolgenden Anweisungen beinhaltet das Gerät ein Lasersystem der Klasse 1, aber trotzdem bleiben einige Komponenten LEBENSGEFÄHRLICH. Setzen Sie niemals die vorinstallierten Sicherheitsvorrichtungen außer Kraft und verwenden Sie Ihren Laser immer sicher und verantwortungsbewusst.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Einleitung ................................1 1.1 Allgemeine Information ...........................1 1.2 Zeichenerklärung .............................2 1.3 Bestimmungsgemäßer Gebrauch ........................2 1.4 Technische Daten .............................3 1.5 Bestandteile ..............................4 2. Sicherheitshinweise ..............................10 2.1 Erklärung zum Haftungsausschluss .......................10 2.2 Allgemeine Sicherheitshinweise ........................10 2.3 Lasersicherheit ...............................11 2.4 Elektrische Sicherheit ............................12 2.5 Materialsicherheit ............................12 3. - Seite 4 4.4.6 U-Achse ..............................27 4.4.7 Nullsetzen der Achsen ...........................27 4.4.8 Modus der Laserbewegung ........................28 4.4.9 Modus des Laserpulses .........................28 4.4.10 Einstellen des Nullpunkts ........................29 4.4.11 Einstellen der Standardparameter .......................30 4.4.12 Wiederherstellen der Standardparameter ....................30 4.4.13 Autofokus ............................30 4.4.14 Oberflächensprache ..........................31 4.4.15 IP-Adresse ............................31 4.4.16 Diagnostische Hilfsmittel ........................32 4.4.17 Bildreferenz ............................32 4.4.18 Dateiverwaltung ..........................33...
-
Seite 5: Einleitung
1. Einleitung 1.1 Allgemeine Information Dieses Handbuch ist das vorgesehene Benutzerhandbuch für Installation, Einrichtung, sicheren Betrieb und Wartung von der Lasergraviermaschine. Es ist in sechs Kapitel unterteilt, die allgemeine Information, Sicherheitshinweise, Montageschritte, Betriebsanweisungen, Wartungsmaßnahmen und Kontaktdaten abdecken. Das GESAMTE an der Montage, Einrichtung, Inbetriebnahme, Wartung und Reparatur der Maschine beteiligte Personal muss das Handbuch, insbesondere die Sicherheitshinweise durchlesen und verstehen. -
Seite 6: Zeichenerklärung
1.2 Zeichenerklärung Die folgenden Symbole werden auf den Produktetiketten des Gerätes und in diesem Handbuch verwendet. Diese Gegenstände stellen eine Gefahr von schweren Personen- oder Sachschäden dar. Diese Gegenstände entsprechen ähnlich schwerwiegenden Anforderungen hinsichtlich des Laserstrahls. Diese Gegenstände entsprechen ähnlich schwerwiegenden Anforderungen hinsichtlich der elektrischen Komponenten. -
Seite 7: Technische Daten
1.4 Technische Daten Modell SH-I1309 Durchmesser 70 mm Laserröhre Länge 1650 mm Durchmesser 18 mm Fokuslinse Stärke 2,5 mm Brennweite 50,8 mm Durchmesser 25 mm Spiegel Stärke 3 mm Eingangsleistung 230 V / 50 Hz Leistungsaufnahme 1600 W Nennleistung 130 W Voraussichtliche Nutzungsdauer 12000/10000/8000 Std. -
Seite 8: Bestandteile
1.5 Bestandteile Vorderansicht A. Abdeckung—Über die Abdeckung gelangt man zum Hauptgehäuse zum Einlegen und Abziehen der Materialien, Laserausrichten sowie sonstigen Wartungsarbeiten. Die Stromzufuhr wird automatisch unterbrochen, sobald die Abdeckung geöffnet wird. B. Sichtfenster—Das Polycarbonat-Fenster ist abgeschirmt, um Sie und andere vor dem Laser und seiner Reflexion zu schützen, was eine Überwachung des Graviervorgangs ermöglicht. -
Seite 9: Rückansicht
J. Bedienfeld—Das Bedienfeld bietet praktische Kontrolle des Gravurprozesses, einschließlich manuellen Verschiebens des Laserkopfs und Schießens des Lasers. K. Rückstelltaste—Betätigen Sie diese Taste, wenn der Notfall vorbei ist, um die Stromversorgung Ihres Geräts wiederherzustellen. Sie müssen diese Taste auch mal drücken, wenn der Laser durch die Verriegelungen ausgeschaltet wird, die sich durch das Öffnen der Abdeckung oder einer der Türen während des Gravierens aktivieren lassen. - Seite 10 Laserstrahl A. Laserröhre—Die mit CO₂ gefüllte Glasröhre ist an Halterungen montiert und unbeweglich. Ihre Verbindung mit dem Lasernetzteil leitet eine extrem hohe Spannung und ist lebensgefährlich. B. 1. Spiegel—Dieser winkeleinstellbare Spiegel ist fixiert, um den Gravurlaser von der Röhre auf den 2. Spiegel zu übertragen.
- Seite 11 Anschlusseingänge A. USB-Anschluss—Über diesen Anschluss können Sie Muster und Parameter direkt auf das Gerät laden und speichern. B. USB-Leitungsanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner bzw. der Gravursoftware über einen seiner USB-Anschlüsse verbunden. C. Ethernetanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner bzw. der Graviersoftware entweder direkt oder über das Internet verbunden.
- Seite 12 Bedienkonsole Gerät gespeicherten Die minimale Laserleistung der aktuell Standardeinstellungen zurücksetzen laufenden Schichte einstellen Den Nullpunkt für den Laserkopf Den Auftrag starten oder unterbrechen einstellen Den Laserkopf entlang der X-Achse oder des Cursors nach links/rechts bewegen. Den Laser manuell schießen Den Laserkopf entlang der Z- oder U-Achse bewegen, wenn Z Move oder U Move im Funktionsmenü...
- Seite 13 Konsolenbildschirm A. Grafikanzeigebereich: zeichnet das zu bearbeitende Dateibild bei der Dateivorschau und Bearbeitung nach. B. Parameteranzeigebereich: zeigt die Dateinummer, Geschwindigkeit und maximale Leistung der aktuell ausgeführten Datei an. C. Koordinatenanzeigebereich: zeigt den Koordinatenwerte der aktuellen Position des Laserkopfs an. D. Schichtanzeigebereich: zeigt die Schichtparameter der aktuell ausgeführten Datei oder die Schichtparameter der Vorschaudatei an.
-
Seite 14: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Erklärung zum Haftungsausschluss Aufgrund von Optionen, Produktverbesserungen usw. können die Produktdetails Ihrer Graviermaschine etwas von den in diesem Handbuch gezeigten abweichen. Kontaktieren Sie uns, wenn Ihre Graviermaschine mit einem veralteten Handbuch ausgeliefert wurde oder wenn Sie weitere Fragen haben. 2.2 Allgemeine Sicherheitshinweise •... -
Seite 15: Lasersicherheit
2.3 Lasersicherheitshinweise Das Gerät beinhaltet bei bestimmungsgemäßer Verwendung ein Lasersystem der Klasse 1, das ein gefahrloses Arbeiten für Benutzer und umstehende Personen ermöglicht. Trotzdem bleiben der unsichtbare Gravurlaser, die Laserröhre und ihre elektrischen Anschlüsse ÄUSSERST gefährlich. Bei unsachgemäßer Verwendung oder Veränderung des Gerätes kann dies zu schweren Sach- und Personenschäden führen, einschließlich aber nicht beschränkt auf das Folgende: •... -
Seite 16: Elektrische Sicherheit
2.4 Elektrische Sicherheitshinweise • Schließen Sie das Gerät NUR an eine kompatible und stabile Stromversorgung mit einer Netzspannungsschwankung von weniger als 5 % an. Schließen Sie KEINE anderen Geräte an der gleichen Sicherung an, weil dort ein Vollstrom erforderlich ist. •... - Seite 17 Das Gerät kann auf den folgenden Materialien sicher verwendet werden: Kunststoffe • Acrylnitrilbutadienstyrol (ABS) • Nylon (Polyamid, PA usw.) • Polyethylen (PE) • Polyethylen hoher Dichte (HDPE, PEHD usw.) • Biaxial orientiertes Polyethylenterephthalat (BoPET, Mylar, Polyester usw.) • Polyethylenterephthalatglykol (PETG, PET-G usw.) •...
-
Seite 18: Installation
3. Installation 3.1 Installationsübersicht Ein komplettes Bearbeitungssystem besteht aus der Kabine der Lasergraviermaschine, ihren Entlüftungen, einem Wasserbehälter (nicht enthalten) mit einer Pumpe (enthalten), allen erforderlichen Anschlusskabeln, den Laser und den Zugangsschlüsseln. Das Gerät kann auf die Entwürfe zugreifen, die von der beiliegenden Gravursoftware über eine direkte oder Internetverbindung zur Verfügung gestellt werden;... -
Seite 19: Elektrische Erdung
Schritt 2. Fixieren Sie ihn, indem Sie die Bremsbeläge an den beiden Vorderrädern nach unten drücken und die Füße nach unten drehen, um sie zu verankern. Bei Bedarf können auch geeignete Befestigungselemente mit den 5-mm-Löchern verwendet werden, um Ihren Gravierer noch besser zu sichern. Schritt 3. -
Seite 20: Installation Der Wasserkühlung
3.5 Installation der Wasserkühlung Die mitgelieferte Wasserpumpe ist für eine optimale Leistung und Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wenn der Laser ohne ein gepflegtes und gewartetes Kühlsystem arbeitet, WIRD die Glasröhre vor überschüssiger Wärme explodieren. Berühren oder verstellen Sie NIEMALS die wasserführenden Teile des Gerätes, wenn die Pumpe an die Stromversorgung angeschlossen ist. -
Seite 21: Abgassystem
3.6 Abgassystem Montieren Sie die mitgelieferten Abgasrohre direkt an den Ventilatoren. Die Rohre können auf eine volle Länge von ca. 1,5 m gedehnt werden. Das andere Ende sollte an einen spezifischen Luftreiniger angeschlossen, oder (wenn die Dämpfe nicht schädlich sind und den lokalen und nationalen Luftreinhaltenormen entsprechen) aus einem Fenster gestellt werden. Falls der Ventilator die Luft nicht reinigt oder die Dämpfe nicht entfernt, erlauben Sie NIEMALS den Betrieb des Geräts. -
Seite 22: Erstprüfung
3.9 Erstprüfung Notabschaltung Aufgrund der Brandgefahr und anderer beim Gravieren entstandenen Risiken wird im Gerät ein großer und leicht erreichbarer Not-Aus-Taster neben dem Bedienfeld vorgesehen. Drücken Sie ihn nach unten, um die Laserröhre sofort abzuschalten. Beim Empfang der Maschine ist der Notausschalter bereits gedrückt. Ziehen Sie den Notausschalter nach oben und drücken Sie die Rückstelltaste, damit der Laser funktioniert. -
Seite 23: Kalibrierung Des Laserstrahls
Wasserabschaltung Aufgrund der Gefahr durch Laser der Klasse 4 wird der Laser automatisch ausgeschaltet, wenn das Wasserkühlsystem defekt ist. Nachdem Sie sichergestellt haben, dass beide Not-Aus-Taster und Deckelschutz funktionieren, testen Sie die korrekte Funktion der Wasserabschaltung vor Ausführung jeglicher Arbeiten am Gerät. Starten Sie das Wasserkühlsystem, legen Sie ein Stück laserfähiges Abfallmaterial auf das Arbeitsbett, schließen Sie die Abdeckung und drücken Sie PULSE, um den Laser zu schießen. -
Seite 24: Bedienung
4. Bedienung 4.1 Bedienungsübersicht Bedienen Sie diese Lasermarkierungsmaschine entsprechend den allen in diesem Handbuch beschriebenen Anweisungen. Die Nichtbeachtung der hier aufgeführten Richtlinien kann zu Sach- und Personenschäden führen. Dieser Abschnitt befasst sich nur mit einigen der von der Betriebssoftware zur Verfügung gestellten Optionen und Funktionen. - Seite 25 Schritt 8. Durch Veränderung von Parametern in der Graviersoftware oder direkt am Bedienfeld passen Sie den Kontrast und die Graviertiefe des Entwurfs Ihren persönlichen Bedürfnissen an. Wenn in Ihrer Gravieranleitung die Leistungseinstellung in Milliampere angegeben ist, finden Sie die passende Leistungseinstellung in der folgenden Umrechnungstabelle.
-
Seite 26: Hinweise Für Bestimmte Materialien
4.3 Hinweise für bestimmte Materialien Die folgenden Hinweise stellen Vorschläge zur Beschleunigung des sicheren Arbeitens mit einer Reihe von Materialien dar. Der Benutzer sollte die spezifischen Sicherheits- und Gravuranforderungen seines spezifischen Materials erforschen, um die Gefahr von Feuer, gefährlichem Staub, ätzenden und giftigen Dämpfen und anderen potenziellen Problemen zu vermeiden. - Seite 27 Metall CO₂-Lasergravierer dürfen nicht zum Markieren, Gravieren oder Schneiden von Metall verwendet werden. Sie eignen sich am besten zum Bearbeiten von Beschichtungen auf einer Metallbasis und es muss vor dem Versuch gewarnt werden, das zugrunde liegenden Metall an sich zu bearbeiten. Es stehen verschiedene Beschichtungen zur Verfügung, die auf die CO₂-Gravur spezialisiert sind.
- Seite 28 Textilien Verwenden Sie beim Gravieren auf Textilien wie Lappen und Vlies im Allgemeinen geringe Leistung und hohe Geschwindigkeit. Achten Sie wie bei Leder besonders auf die Brandgefahr sowie das Staubaufkommen. Holz Wie bei Gummi gibt es eine Vielzahl von Hölzern und das Testen des spezifischen Materials ist für die besten Ergebnisse entscheidend.
-
Seite 29: Anleitung Für Die Bedienkonsole
4.4 Anleitung für die Bedienkonsole 4.4.1 Übersicht Sie können das Gerät direkt über das eingebaute Bedienfeld, durch eine direkte Verbindung mit Ihrem Computer oder über das Internet steuern. Einzelheiten zur Bedienung der Graviersoftware finden Sie im separaten Handbuch. Über das eingebaute Bedienfeld kann man den Laser manuell bedienen oder Entwürfe gravieren, die auf Flash-Laufwerke und externe Festplatten geladen sind, die an die USB-Schnittstelle an der rechten Kabinenseite angeschlossen sind. -
Seite 30: Laserleistung
4.4.2 Einstellen der Laserleistung Wählen Sie Max-Power oder Min-Power auf dem Hauptmenü aus und das folgende Anzeigefenster erscheint: Wird Z/U gedrückt, kann sich der grüne Block auf und ab bewegen, um das zu ändernde Feld zu kennzeichnen. Ändern Sie über ▲ oder ▼ und �� oder �� den Wert. Drücken Sie die ENTER-Taste, um die Änderung zu speichern. -
Seite 31: Funktionsmenü
4.4.4 Funktionsmenü Drücken Sie Z/U auf dem Hauptmenü zum Aufrufen des Funktionsmenüs wie unten: Drücken Sie ▲ oder ▼ zum Auswählen einer Option und drücken Sie dann ENTER zum Aufrufen des entsprechenden Untermenüs. 4.4.5 Einstellen der Z-Achse Ist „Z Move“ aktiv, drücken Sie �� oder �� , um die Bewegung der Z-Achse zu steuern, falls ein motorisiertes Arbeitsbett (wird separat verkauft) installiert ist. -
Seite 32: Einstellen Des Laser-Bewegungsmodus
4.4.8 Einstellen des Laser-Bewegungsmodus Ist „Manual Set+“ ausgewählt, drücken Sie ENTER und folgendes wird angezeigt: Wenn Mode aktiv ist, drücken Sie �� oder �� , um zwischen beiden Modi Continue und Manual hin- und herzuschalten. Drücken Sie Z/U zum Bewegen des Cursors. Wenn der Cursor auf Manual steht, drücken Sie die ��... -
Seite 33: Einstellen Des Nullpunkts
4.4.10 Einstellen des Nullpunkts Ist „Origin Set+“ ausgewählt, drücken Sie ENTER und es erscheint auf der Anzeige: Drücken Sie Z/U zum Auswählen einer Option. Wenn Multi Origin Enable ausgewählt ist, drücken Sie ENTER zum Aktivieren oder Deaktivieren der Option. Wenn aktiviert, wird die kleine Raute rot, und wenn deaktiviert, wird die kleine Raute grau. -
Seite 34: Einstellen Der Standardparameter
4.4.11 Einstellen der Standardparameter Wenn „Set Fact. Para.“ ausgewählt ist, öffnet sich das folgende Menü: Drücken Sie �� oder �� und ▲ oder ▼ , um ein Passwort auszuwählen, und speichern Sie es mit der Taste ENTER. Die aktuellen Parameter des Gerätes werden als Standard abgelegt. Sie sind dann mit Hilfe des Befehls Restore Default Parameters abrufbar. -
Seite 35: Oberflächensprache
4.4.14 Einstellen der Oberflächensprache Ist „Language+“ ausgewählt, drücken Sie ENTER und es erscheint auf der Anzeige: Die Bedienung ist dieselbe wie oben beschrieben. Drücken Sie ENTER zum Anwählen der gewünschten Sprache und dann kehren Sie zum Hauptmenü zurück. 4.4.15 Einstellen der IP-Adresse des Gerätes Ist „IP Setup+“... -
Seite 36: Diagnostische Hilfsmittel
4.4.16 Diagnostische Hilfsmittel Ist „Diagnoses“ ausgewählt, drücken Sie ENTER und es erscheint auf der Anzeige: Das Menü zeigt Eingangs- und Ausgangsinformation der Systemhardware an. Drücken Sie „Read Para.“, um auf Hardwareinformation zuzugreifen. Wenn das Hardware-Signal ausgelöst wird, wird die kleine Raute links neben der entsprechenden Option grün angezeigt. -
Seite 37: Dateiverwaltung
4.4.18 Dateiverwaltung Wählen Sie FILE auf dem Hauptmenü aus und das folgende Dialogfenster erscheint: Das System wird automatisch die Speicherdateien einlesen. Der Dateiname und die Arbeitsanzahl werden aufgelistet und die ausgewählte Datei wird in der Vorschau oben rechts angezeigt. Verschiedene Speicherdateien können über ▲... -
Seite 38: Lesen Von Usb-Dateien
4.4.19 Lesen von USB-Dateien Wird „Udisk+“ gedrückt, erscheint es auf der Anzeige: Read Udisk: liest die Dateiliste von einem eingesteckten USB-Stick ein. • • Copy to Memory: kopiert die Zieldatei auf den Speicher. • Delete: löscht die ausgewählte Datei von USB-Dateien. Das System unterstützt FAT16- und FAT32-Dateiformate, allerdings können Dateien nur erkannt werden, wenn sie sich im Wurzelverzeichnis des USB-Sticks befinden. -
Seite 39: Wartung Und Pflege
5. Wartung und Pflege 5.1 Wartungsübersicht Die Anwendung anderer als der hier angegebenen Verfahren kann zu gefährlicher Laserstrahlung führen. Schalten Sie vor Beginn der Reinigungs- und Wartungsarbeiten die Maschine aus und ziehen Sie den Netzstecker. Halten Sie das System immer sauber, weil brennbarer Schutt im Arbeits- oder Abluftbereich ein Brandrisiko darstellt. -
Seite 40: Reinigen Des Hauptgehäuses Und Lasergravierers
Wenn das Wasser immer sichtbar sauber bleibt, wird trotzdem empfohlen, den Wassertank etwa einmal im Monat vorsorglich zu reinigen und dabei das Wasser zu wechseln. Wenn Sie statt der mitgelieferten Pumpe einen industriellen Wasserkühler verwenden, beachten Sie seine entsprechenden Hinweise zu Wartung und Pflege, ebenso müssen Sie jedoch sicherstellen, dass das verbrauchte Wasser kühl, sauber und rein bleibt. - Seite 41 4. Entfernen Sie den Druckluftschlauch und Laserführungsverbindungen. 5. Sobald die Linse auf ein sauberes Linsenreinigungstuch gestellt wird, entfernen Sie sie aus dem Linsenhalter durch vorsichtiges Drehen des Linsenhalters und lassen Sie die Linse und den dazugehörigen O-förmigen Ring auf das Reinigungstuch fallen. 6.
-
Seite 42: Reinigen Der Spiegel
5.3.4 Reinigen der Spiegel Wenn sich Schmutz oder Dunst auf der Spiegeloberfläche befinden, sollten die Spiegel auf ähnliche Weise zur Leistungsverbesserung und Vermeidung bleibender Schäden gereinigt werden. Der 1. Spiegel befindet sich an der linken Rückseite des Gerätes über das äußere Ende der Y-Achse hinaus. Das Ende der Laserröhre, das diesem Spiegel am nächsten liegt, ist selbst ein halbtransparenter Spiegel, der gleichzeitig überprüft werden sollte. -
Seite 43: Ausrichten Der Laserröhre
5.4.1 Ausrichten der Laserröhre Um die Ausrichtung der Laserröhre mit dem 1. Spiegel zu testen, schneiden Sie ein Stück Klebeband aus und legen Sie es auf den Spiegelrahmen. Legen Sie das Klebeband NICHT direkt auf dem Spiegel. Schalten Sie die Maschine ein und stellen Sie die Leistung auf 15 % oder weniger ein. -
Seite 44: Ausrichten Des 1. Spiegels
5.4.2 Ausrichten des 1. Spiegels Nach Sicherstellen der Ausrichtung zwischen der Laserröhre und dem 1. Spiegel überprüfen Sie die Ausrichtung zwischen dem 1. Spiegel und dem 2. Spiegel. Zuerst verschieben Sie mithilfe der auf dem Bedienfeld befindlichen Richtungspfeile den 2. Spiegel nach hinten des Bettes entlang der Y-Achse. Einmal eingestellt, legen Sie ein Stück Klebeband auf dem Rahmen des 2. -
Seite 45: Ausrichten Des 2. Spiegels
5.4.3 Ausrichten des 2. Spiegels Nach Sicherstellen der Ausrichtung zwischen dem 1. und 2. Spiegel und überprüfen Sie die Ausrichtung zwischen dem 2. und 3. Spiegel. Wiederholen Sie die oben beschriebenen Schritte und Einstellungen, wobei Sie darauf achten, dass das Klebeband auf dem Spiegelrahmen anstatt auf dessen Oberfläche verwendet wird. 5.4.4 Ausrichten des 3. -
Seite 46: Teiletausch
Version des Benutzerhandbuchs herunterzuladen, scannen Sie den QR-Code rechts mit der entsprechenden Anwendung auf Ihrem Mobilgerät. Treten Sie unserer offiziellen Gruppe auf Facebook zum Austausch in der OMTech -Gemeinschaft bei oder besuchen Sie unser Forum unter omtechlaser.com! Finden Sie nützliche Tipps sowie Videoanleitungen auf unserem YouTube-Kanal.
