1.5 Bestandteile

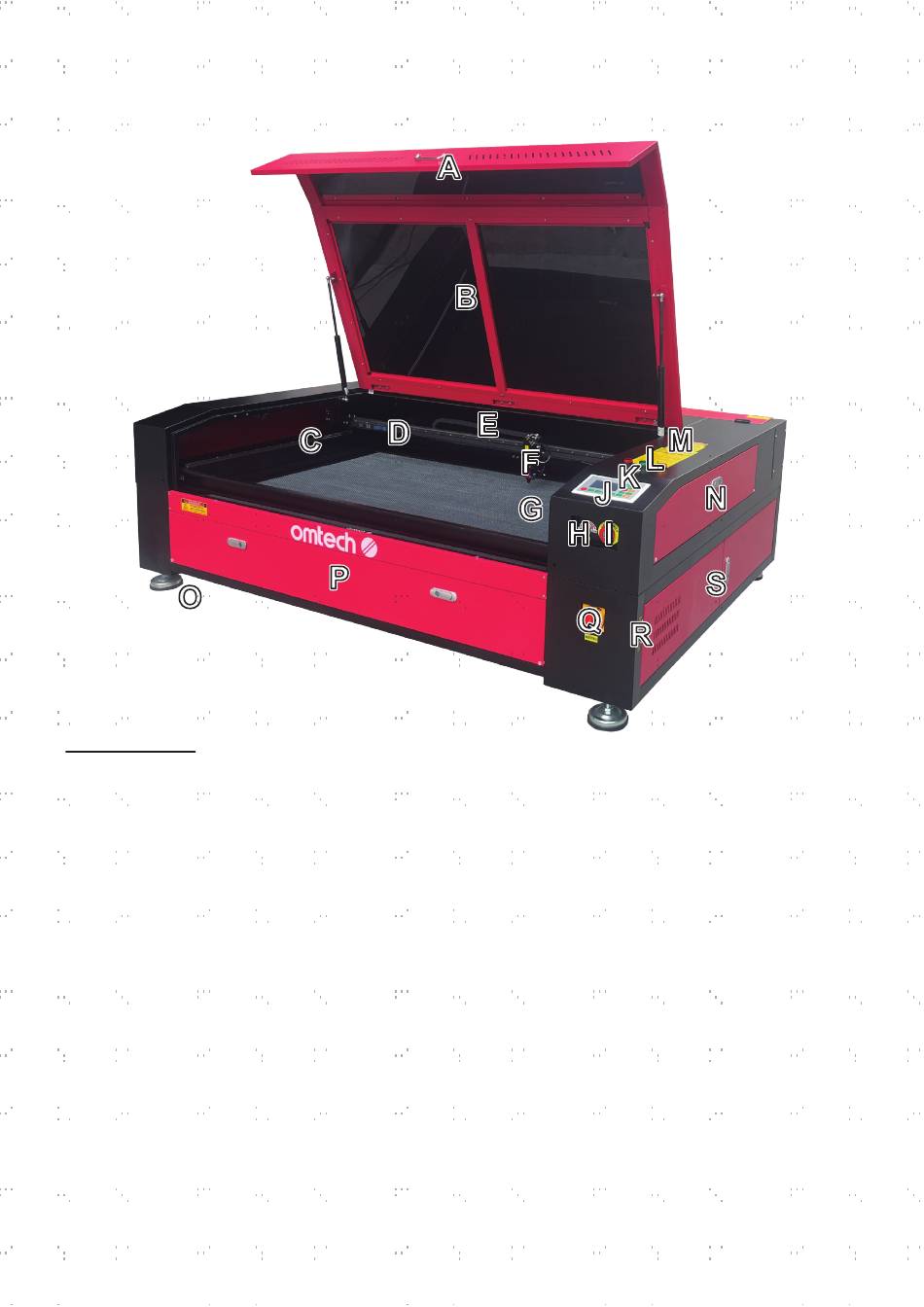

Vorderansicht
A. Abdeckung—Über die Abdeckung gelangt man zum Hauptgehäuse zum Einlegen und Abziehen der Materialien,
Laserausrichten sowie sonstigen Wartungsarbeiten. Die Stromzufuhr wird automatisch unterbrochen, sobald die
Abdeckung geöffnet wird.
B. Sichtfenster—Das Polycarbonat-Fenster ist abgeschirmt, um Sie und andere vor dem Laser und seiner Reflexion
zu schützen, was eine Überwachung des Graviervorgangs ermöglicht. Sie sollten jedoch während des Betriebs
niemals ständig in den Laserstrahl blicken, auch nicht durch das Fenster.
C. Y-Achsenschiene—Die Y-Achsenschiene unterstützt die Bewegung der X-Achsenschiene auf und ab des
Arbeitsbettes.
D. X-Achsenschiene—Die X-Achsenschiene enthält den 2. Spiegel und unterstützt die Bewegung des Laserkopfes
nach links und rechts über das Arbeitstischbett.
E. LED-Licht—Dieses Licht beleuchtet das Arbeitsbett für eine klare Sicht auf die Materialien vor, während und
nach dem Gravieren.
F. Laserkopf—Der Laserkopf enthält den 3. Spiegel, die Fokuslinse, den Autofokussensor, den Rotpunktzeiger und
die luftgesteuerte Auslassöffnung.
G. Arbeitsbett—Das Arbeitsbett kann in der Höhe verstellt werden, um dünnere und dickere Materialien zu
bearbeiten, und es kann zwischen der Aluminium- und der Wabenplattform verstellt werden. Hier befindet sich
auch das Zubehör, wenn die Graviermaschine zum ersten Mal geliefert wird.
H. Laser-Schlüsselschalter—Dieser Schalter steuert die Stromversorgung der Laserröhre und der Luftsteuerung.
I. Not-Aus-Taster—Durch Drücken dieses Tasters wird die Stromzufuhr zur Laserröhre in einem Notfall sofort
unterbrochen. Lassen Sie ihn während des Einschaltens los, um das Steuersystem, den Abluftventilator und die
Steckdose für die Wasserpumpe des Gravierers einzuschalten. Schalten Sie ihn vor dem Einschalten des Laser-
Schlüsselschalters ein und nach dem Ausschalten des Laser-Schlüsselschalters aus.
