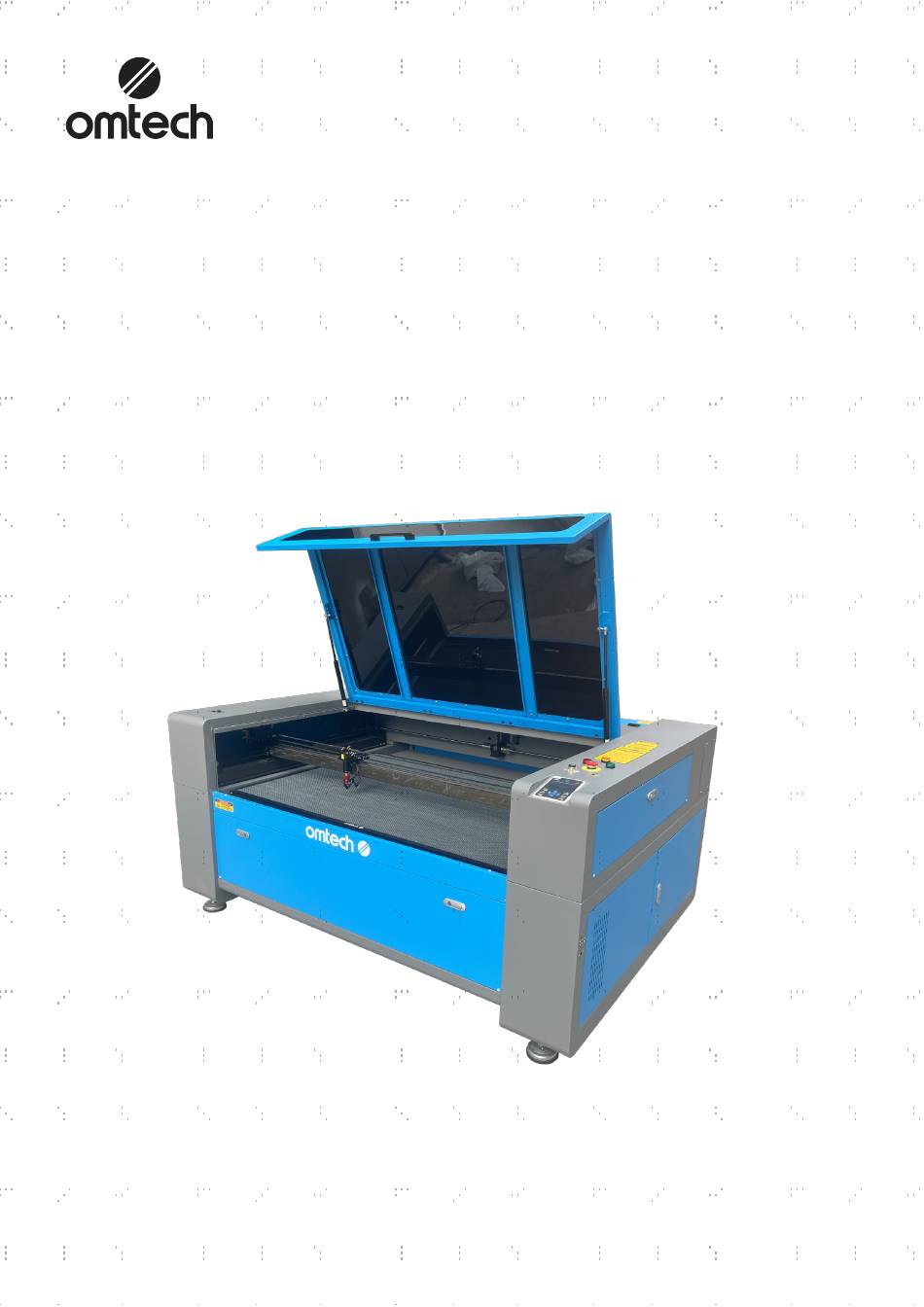

- Seite 1 V20230607 USB1410b Lasergraviermaschine Benutzerhandbuch Lesen Sie das Handbuch vor der Benutzung sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf...
- Seite 2 Vorwort Vielen Dank, dass Sie sich für unser Lasergerät entschieden haben. Diese CO₂-Lasergraviermaschine ist für persönliche oder gewerbliche Zwecke bestimmt. Bei Verwendung gemäß den nachfolgenden Anweisungen beinhaltet das Gerät ein Lasersystem der Klasse 1, aber trotzdem bleiben einige Komponenten LEBENSGEFÄHRLICH. Setzen Sie niemals die vorinstallierten Sicherheitsvorrichtungen außer Kraft und verwenden Sie Ihren Laser immer sicher und verantwortungsbewusst.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Einleitung ................................1 1.1 Allgemeine Information ...........................1 1.2 Zeichenerklärung .............................2 1.3 Bestimmungsgemäßer Gebrauch ........................2 1.4 Technische Daten .............................3 1.5 Bestandteile ..............................4 2. Sicherheitshinweise ..............................10 2.1 Erklärung zum Haftungsausschluss .......................10 2.2 Allgemeine Sicherheitshinweise ........................10 2.3 Lasersicherheit ...............................11 2.4 Elektrische Sicherheit ............................12 2.5 Materialsicherheit ............................12 3. - Seite 4 4.4.6 Flash-Laufwerk-Befehle ........................28 4.4.7 Einstellen der Gravierschichten ......................28 4.4.8 Funktionsmenü ............................29 4.4.9 Einstellen der Z-Achse ..........................29 4.4.10 Einstellen eines Oberflächenpassworts ....................29 4.4.11 Manuelle Bewegung des Laserkopfes ....................30 4.4.12 Manuelles Schießen des Lasers ......................30 4.4.13 Einstellen des Nullpunktes ........................31 4.4.14 Speichern der aktuellen Parameter und Bedienen einer virtuellen Tastatur ........32 4.4.15 Laden der gespeicherten Parameter ....................32 4.4.16 Autofokus ............................32 4.4.17 Einstellen der Oberflächensprache ......................32...
-
Seite 5: Einleitung
1. Einleitung 1.1 Allgemeine Information Dieses Handbuch ist das vorgesehene Benutzerhandbuch für Installation, Einrichtung, sicheren Betrieb und Wartung von der Lasergraviermaschine. Es ist in sechs Kapitel unterteilt, die allgemeine Information, Sicherheitshinweise, Montageschritte, Betriebsanweisungen, Wartungsmaßnahmen und Kontaktdaten abdecken. Das GESAMTE an der Montage, Einrichtung, Inbetriebnahme, Wartung und Reparatur der Maschine beteiligte Personal muss das Handbuch, insbesondere die Sicherheitshinweise durchlesen und verstehen. -
Seite 6: Zeichenerklärung
1.2 Zeichenerklärung Die folgenden Symbole werden auf den Produktetiketten des Gerätes und in diesem Handbuch verwendet. Diese Gegenstände stellen eine Gefahr von schweren Personen- oder Sachschäden dar. Diese Gegenstände entsprechen ähnlich schwerwiegenden Anforderungen hinsichtlich des Laserstrahls. Diese Gegenstände entsprechen ähnlich schwerwiegenden Anforderungen hinsichtlich der elektrischen Komponenten. -
Seite 7: Technische Daten
1.4 Technische Daten Modell USB1410b Durchmesser 70 mm Laserröhre Länge 1650 mm Durchmesser 18 mm Fokuslinse Stärke 2 mm Brennweite 63,5 mm Durchmesser 25 mm Spiegel Stärke 3 mm Eingangsleistung 230 V / 50 Hz Leistungsaufnahme 1700 W Nennleistung 130 W Voraussichtliche Nutzungsdauer 12000/10000/8000 Std. -
Seite 8: Bestandteile
1.5 Bestandteile... - Seite 9 Hauptbestandteile A. Abdeckung—Über die Abdeckung gelangt man zum Hauptgehäuse zum Einlegen und Abziehen der Materialien, Laserausrichten sowie sonstigen Wartungsarbeiten. Die Stromzufuhr wird automatisch unterbrochen, sobald die Abdeckung geöffnet wird. B. Sichtfenster—Das Polycarbonat-Fenster ist abgeschirmt, um Sie und andere vor dem Laser und seiner Reflexion zu schützen, was eine Überwachung des Graviervorgangs ermöglicht.
- Seite 10 Laserstrahl A. Laserröhre—Die mit CO₂ gefüllte Glasröhre ist an Halterungen montiert und unbeweglich. Ihre Verbindung mit dem Lasernetzteil leitet eine extrem hohe Spannung und ist lebensgefährlich. B. 1. Spiegel—Dieser winkeleinstellbare Spiegel ist fixiert, um den Gravurlaser von der Röhre auf den 2. Spiegel zu übertragen.
- Seite 11 Anschlusseingänge A. USB-Anschluss—Über diesen Anschluss können Sie Muster und Parameter direkt auf das Gerät laden und speichern. B. USB-Leitungsanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner bzw. der Gravursoftware über einen seiner USB-Anschlüsse verbunden. C. Ethernetanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner bzw. der Graviersoftware entweder direkt oder über das Internet verbunden.
- Seite 12 Bedienkonsole Auf die Voreinstellungen Zurücksetzen Den Vorgang beenden oder zum letzten (Siehe § 4.4.14) Menü zurückkehren. Einen Befehl eingeben oder Ihre Auswahl Den aktuellen Auftrag abbrechen bestätigen Den Nullpunkt für eine oder beide Das Hauptmenü öffnen (Siehe § 4.4.2) Laserköpfe einstellen (Siehe § 4.4.13) Die Kontur der aktuellen Gestaltung zur Das Funktionsmenü...
- Seite 13 Konsolenbildschirm A. Bei Grafikanzeige werden die gesamte Dateienspur und die Laufspur dargestellt. B. Bei Parametern werden Dateinummer, Geschwindigkeit, maximale Leistung usw. der laufenden Datei angezeigt. C. Bei Koordinaten werden die aktuellen Koordinaten des linken Laserkopfs angezeigt. D. Bei Schichten werden die Schichtparameter der aktuellen oder in der Vorschau gezeigten Datei angezeigt. Die Parameter von links nach rechts sind die Schichtnummer, Farbe, Geschwindigkeit, maximale Leistung.
-
Seite 14: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Erklärung zum Haftungsausschluss Aufgrund von Optionen, Produktverbesserungen usw. können die Produktdetails Ihrer Graviermaschine etwas von den in diesem Handbuch gezeigten abweichen. Kontaktieren Sie uns, wenn Ihre Graviermaschine mit einem veralteten Handbuch ausgeliefert wurde oder wenn Sie weitere Fragen haben. 2.2 Allgemeine Sicherheitshinweise •... -
Seite 15: Lasersicherheit
2.3 Lasersicherheitshinweise Das Gerät beinhaltet bei bestimmungsgemäßer Verwendung ein Lasersystem der Klasse 1, das ein gefahrloses Arbeiten für Benutzer und umstehende Personen ermöglicht. Trotzdem bleiben der unsichtbare Gravurlaser, die Laserröhre und ihre elektrischen Anschlüsse ÄUSSERST gefährlich. Bei unsachgemäßer Verwendung oder Veränderung des Gerätes kann dies zu schweren Sach- und Personenschäden führen, einschließlich aber nicht beschränkt auf das Folgende: •... -
Seite 16: Elektrische Sicherheit
2.4 Elektrische Sicherheitshinweise • Schließen Sie das Gerät NUR an eine kompatible und stabile Stromversorgung mit einer Netzspannungsschwankung von weniger als 5 % an. Schließen Sie KEINE anderen Geräte an der gleichen Sicherung an, weil dort ein Vollstrom erforderlich ist. •... - Seite 17 Das Gerät kann auf den folgenden Materialien sicher verwendet werden: Kunststoffe • Acrylnitrilbutadienstyrol (ABS) • Nylon (Polyamid, PA usw.) • Polyethylen (PE) • Polyethylen hoher Dichte (HDPE, PEHD usw.) • Biaxial orientiertes Polyethylenterephthalat (BoPET, Mylar, Polyester usw.) • Polyethylenterephthalatglykol (PETG, PET-G usw.) •...
-
Seite 18: Aufbau
3. Installation 3.1 Installationsübersicht Ein komplettes Bearbeitungssystem besteht aus der Kabine der Lasergraviermaschine, ihren Entlüftungen, allen kompatiblen Anschlusskabeln, den Laser und den Zugangsschlüsseln. Das Gerät kann auf die Entwürfe zugreifen, die von der beiliegenden Gravursoftware über eine direkte oder Internetverbindung zur Verfügung gestellt werden; es kann auch die Entwürfe gravieren, die direkt von einem USB-Stick geladen werden. -
Seite 19: Elektrische Erdung
Schritt 3. Entfernen Sie VORSICHTIG die restlichen Schaumstoff-Verpackungsmaterialien um die Laserröhre, das Sichtfenster und den Rest der Maschine herum. Die Laserröhre ist ein sehr zerbrechliches Objekt und sollte möglichst behutsam und wenig behandelt werden. Schritt 4. Lösen Sie im Hauptgehäuse die Nylonkabelbinder von der X-Achse und dem Wabentisch. Schritt 5. -
Seite 20: Installation Der Wasserkühlung
3.5 Installation der Wasserkühlung Der mitgelieferte Wasserkühler ist für eine optimale Leistung und Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wenn der Laser ohne ein gepflegtes und gewartetes Kühlsystem arbeitet, WIRD die Glasröhre vor überschüssiger Wärme explodieren. Berühren oder verstellen Sie NIEMALS die wasserführenden Teile des Gerätes, wenn die Pumpe an die Stromversorgung angeschlossen ist. -
Seite 21: Abgassystem
3.6 Abgassystem Montieren Sie die mitgelieferten Abgasrohre direkt an den Ventilatoren. Die Rohre können auf eine volle Länge von ca. 1,5 m gedehnt werden. Das andere Ende sollte an einen spezifischen Luftreiniger angeschlossen, oder (wenn die Dämpfe nicht schädlich sind und den lokalen und nationalen Luftreinhaltenormen entsprechen) aus einem Fenster gestellt werden. Falls der Ventilator die Luft nicht reinigt oder die Dämpfe nicht entfernt, erlauben Sie NIEMALS den Betrieb des Geräts. -
Seite 22: Erstprüfung
3.9 Erstprüfung Notabschaltung Aufgrund der Brandgefahr und anderer beim Gravieren entstandenen Risiken wird im Gerät ein großer und leicht erreichbarer Not-Aus-Taster neben dem Bedienfeld vorgesehen. Drücken Sie ihn nach unten, um die Laserröhre sofort abzuschalten. Beim Empfang der Maschine ist der Notausschalter bereits gedrückt. Ziehen Sie den Notausschalter nach oben und drücken Sie die Rückstelltaste, damit der Laser funktioniert. -
Seite 23: Kalibrierung Des Laserstrahls
Wasserabschaltung Aufgrund der Gefahr durch eine ungekühlte Laserröhre wird der Laser automatisch beim defekten Wasserkühlsystem ausgeschaltet. Nachdem Sie sichergestellt haben, dass beide Not-Aus-Taster und Deckelschutz funktionieren, testen Sie die korrekte Funktion der Wasserabschaltung vor Ausführung jeglicher Arbeiten am Gerät. Starten Sie das Wasserkühlsystem, legen Sie ein Stück laserfähiges Abfallmaterial auf das Arbeitsbett, schließen Sie die Abdeckung und drücken Sie PULSE, um den Laser zu schießen. -
Seite 24: Bedienung
4. Bedienung 4.1 Bedienungsübersicht Bedienen Sie diese Lasermarkierungsmaschine entsprechend den allen in diesem Handbuch beschriebenen Anweisungen. Die Nichtbeachtung der hier aufgeführten Richtlinien kann zu Sach- und Personenschäden führen. Dieser Abschnitt befasst sich nur mit einigen der von der Betriebssoftware zur Verfügung gestellten Optionen und Funktionen. - Seite 25 Schritt 8. Durch Veränderung von Parametern in der Graviersoftware oder direkt am Bedienfeld passen Sie den Kontrast und die Graviertiefe des Entwurfs Ihren persönlichen Bedürfnissen an. Wenn in Ihrer Gravieranleitung die Leistungseinstellung in Milliampere angegeben ist, finden Sie die passende Leistungseinstellung in der folgenden Umrechnungstabelle.
-
Seite 26: Hinweise Für Bestimmte Materialien
4.3 Hinweise für bestimmte Materialien Die folgenden Hinweise stellen Vorschläge zur Beschleunigung des sicheren Arbeitens mit einer Reihe von Materialien dar. Der Benutzer sollte die spezifischen Sicherheits- und Gravuranforderungen seines spezifischen Materials erforschen, um die Gefahr von Feuer, gefährlichem Staub, ätzenden und giftigen Dämpfen und anderen potenziellen Problemen zu vermeiden. - Seite 27 Metall CO₂-Lasergravierer dürfen nicht zum Markieren, Gravieren oder Schneiden von Metall verwendet werden. Sie eignen sich am besten zum Bearbeiten von Beschichtungen auf einer Metallbasis und es muss vor dem Versuch gewarnt werden, das zugrunde liegenden Metall an sich zu bearbeiten. Es stehen verschiedene Beschichtungen zur Verfügung, die auf die CO₂-Gravur spezialisiert sind.
- Seite 28 Textilien Verwenden Sie beim Gravieren auf Textilien wie Lappen und Vlies im Allgemeinen geringe Leistung und hohe Geschwindigkeit. Achten Sie wie bei Leder besonders auf die Brandgefahr sowie das Staubaufkommen. Holz Wie bei Gummi gibt es eine Vielzahl von Hölzern und das Testen des spezifischen Materials ist für die besten Ergebnisse entscheidend.
-
Seite 29: Anleitung Für Die Bedienkonsole
4.4 Anleitung für die Bedienkonsole 4.4.1 Übersicht Sie können das Gerät direkt über das eingebaute Bedienfeld, durch eine direkte Verbindung mit Ihrem Computer oder über das Internet steuern. Einzelheiten zur Bedienung der Graviersoftware finden Sie im separaten Handbuch. Über das eingebaute Bedienfeld kann man den Laser manuell bedienen oder Entwürfe gravieren, die auf Flash-Laufwerke und externe Festplatten geladen sind, die an die USB-Schnittstelle an der rechten Kabinenseite angeschlossen sind. -
Seite 30: Menütaste
4.4.2 Menütaste Drücken Sie MENU auf dem Hauptmenü, um die Menüoberfläche aufzurufen: Drücken Sie die ▲ und ▼ Tasten zum Auswählen der Optionen und dann ENTER zum Aufrufen des entsprechenden Untermenüs. 4.4.3 Einstellen der Lasergeschwindigkeit Wählen Sie „Speed“ auf der Menüoberfläche aus und das folgende Dialogfenster erscheint: Durch Drücken von den ◄... -
Seite 31: Dateibefehle
4.4.5 Dateibefehle Wählen Sie „File“ auf der Menüoberfläche aus und das folgende Dialogfenster erscheint: Beim Erscheinen des Menüs wie oben liest das System automatisch die Speicherdateien ein. Der Dateiname und die Arbeitszeiten werden aufgelistet und die ausgewählte Datei wird in der Vorschau oben rechts angezeigt. Wenn mehrere Dateien vorhanden sind, wählen Sie durch Drücken von ▲... -
Seite 32: Flash-Laufwerk-Befehle
4.4.6 Flash-Laufwerk-Befehle Wählen Sie auf dem Dateimenü „U-Disk“ und drücken Sie ENTER und das folgende Dialogfenster erscheint: Die Bedienung ist dieselbe wie bei Speicherdateien. Drücken Sie 3, um zum Dateimenü zurückzukehren. • Read U-disk liest die Dateiliste von einem eingesteckten USB-Stick ein •... -
Seite 33: Funktionsmenü
4.4.8 Funktionsmenü Drücken Sie FN auf dem Hauptmenü, um das folgende Menü aufzurufen: Drücken Sie die ▲ und ▼ Tasten, um den hellblauen Cursor auf den beabsichtigten Eintrag zu bewegen, und drücken Sie ENTER zum Aufrufen des entsprechenden Untermenüs. 4.4.9 Einstellen der Z-Achse Wenn der hellblaue Cursor auf „Z move“... -
Seite 34: Manuelle Bewegung Der Laserköpfe
4.4.11 Manuelle Bewegung der Laserköpfe Wenn der hellblaue Cursor auf „Manual Set+“ steht, drücken Sie die Enter-Taste und das folgende Dialogfenster wird angezeigt: Wenn der hellblaue Cursor auf „Mode“ steht, drücken Sie die ◄ und ► Tasten, um zwischen dem „Continue“- und dem „Manual“-Modus umzuschalten. -
Seite 35: Einstellen Des Nullpunktes
4.4.13 Einstellen des Nullpunktes Wenn der hellblaue Cursor auf „Origin Set+“ steht, drücken Sie die ENTER und das folgende Dialogfenster wird angezeigt: Drücken Sie FN, um den hellblauen Cursor auf eine Option zu bewegen und drücken Sie ENTER zum Aktivieren oder Deaktivieren der Option. -
Seite 36: Speichern Der Aktuellen Parameter Und Bedienen Einer Virtuellen Tastatur
4.4.14 Speichern der aktuellen Parameter und Bedienen einer virtuellen Tastatur Wenn der hellblaue Cursor auf der Option „Set Fact Para“ steht, drücken Sie die ENTER und das folgende Dialogfenster wird angezeigt: Das Kennwort besteht aus sechs Zeichen. Drücken Sie die ▲ und ▼ und ◄ und ► Tasten zur Auswahl der Zeichen und drücken Sie ENTER zum Bestätigen jeder Auswahl. -
Seite 37: Einstellen Der Ip-Adresse Des Gerätes
4.4.18 Einstellen der IP-Adresse des Gerätes Wenn der hellblaue Cursor auf dieser Option steht, drücken Sie die ENTER und das folgende Dialogfenster wird angezeigt: Drücken Sie FN, um den hellblauen Cursor auf die beabsichtigte Option zu bewegen, und drücken Sie die ▲ und ▼... -
Seite 38: Nullsetzen Der Achsen
4.4.21 Nullsetzen der Achsen Wenn der grüne Block auf dieser Option steht, drücken Sie die ENTER und das folgende Dialogfenster wird angezeigt: Drücken Sie die ▲ und ▼ Tasten, um den hellblauen Block auf die beabsichtigte Option zu bewegen. Drücken Sie ENTER, um die ausgewählte Achse zurückzusetzen zu starten. -
Seite 39: Wartung Und Pflege
Das Luftsteuerungsventil muss monatlich überprüft und bei Bedarf gereinigt werden. • Die gesamte Lasermaschine einschließlich anderer Bestandteile wie Wasserkühlsystem müssen monatlich überprüft und bei Bedarf gereinigt werden. Unsere Videoanleitung zur allgemeinen Wartung finden Sie in unserem YouTube-Kanal unter dem Titel „OMTech Training—Cleaning Your CO Laser Engraver.“ 5.2 Wasserkühlsystem Berühren oder verstellen Sie NIEMALS die wasserführenden Teile des Gerätes, wenn die Pumpe immer... -
Seite 40: Reinigen Des Hauptgehäuses Und Lasergravierers
Wenn das Wasser immer sichtbar sauber bleibt, wird trotzdem empfohlen, den Wassertank etwa einmal im Monat vorsorglich zu reinigen und dabei das Wasser zu wechseln. Wenn Sie anstelle der mitgelieferten Pumpe einen industriellen Wasserkühler verwenden, befolgen Sie dessen separate Wartungsanweisungen, aber sorgen Sie ebenfalls dafür, dass das verwendete Wasser kühl, sauber und rein bleibt. - Seite 41 Entfernen Sie den Druckluftschlauch und Laserführungsverbindungen. Sobald die Linse auf ein sauberes Linsenreinigungstuch gestellt wird, entfernen Sie sie aus dem Linsenhalter durch vorsichtiges Drehen des Linsenhalters und lassen Sie die Linse und den dazugehörigen O-förmigen Ring auf das Reinigungstuch fallen. Untersuchen Sie bei Bedarf den O-förmigen Ring und reinigen Sie ihn mit einem Wattestäbchen und einem Linsenreinigungstuch.
-
Seite 42: Reinigen Der Spiegel
5.3.4 Reinigen der Spiegel Wenn sich Schmutz oder Dunst auf der Spiegeloberfläche befinden, sollten die Spiegel auf ähnliche Weise zur Leistungsverbesserung und Vermeidung bleibender Schäden gereinigt werden. Der 1. Spiegel befindet sich an der linken Rückseite des Gerätes über das äußere Ende der Y-Achse hinaus. Das Ende der Laserröhre, das diesem Spiegel am nächsten liegt, ist selbst ein halbtransparenter Spiegel, der gleichzeitig überprüft werden sollte. -
Seite 43: Ausrichten Der Laserröhre
5.4.1 Ausrichten der Laserröhre Um die Ausrichtung der Laserröhre mit dem 1. Spiegel zu testen, schneiden Sie ein Stück Klebeband aus und legen Sie es auf den Spiegelrahmen. Legen Sie das Klebeband NICHT direkt auf dem Spiegel. Schalten Sie die Maschine ein und stellen Sie die Leistung auf 15 % oder weniger ein. -
Seite 44: Ausrichten Des 1. Spiegels
5.4.2 Ausrichten des 1. Spiegels Nach Sicherstellen der Ausrichtung zwischen der Laserröhre und dem 1. Spiegel überprüfen Sie die Ausrichtung zwischen dem 1. Spiegel und dem 2. Spiegel. Zuerst verschieben Sie mithilfe der auf dem Bedienfeld befindlichen Richtungspfeile den 2. Spiegel nach hinten des Bettes entlang der Y-Achse. Einmal eingestellt, legen Sie ein Stück Klebeband auf den Rahmen des 2. -
Seite 45: Ausrichten Des 2. Spiegels
5.4.3 Ausrichten des 2. Spiegels Nach Sicherstellen der Ausrichtung zwischen dem 1. und 2. Spiegel und überprüfen Sie die Ausrichtung zwischen dem 2. und 3. Spiegel. Wiederholen Sie die oben beschriebenen Schritte und Einstellungen, wobei Sie darauf achten, dass das Klebeband auf dem Spiegelrahmen anstatt auf dessen Oberfläche verwendet wird. 5.4.4 Ausrichten des 3. -
Seite 46: Teiletausch
Version des Benutzerhandbuchs herunterzuladen, scannen Sie den QR-Code rechts mit der entsprechenden Anwendung auf Ihrem Mobilgerät. Treten Sie unserer offiziellen Gruppe auf Facebook zum Austausch in der OMTech -Gemeinschaft bei oder besuchen Sie unser Forum unter omtechlaser.com! Finden Sie nützliche Tipps sowie Videoanleitungen auf unserem YouTube-Kanal.
