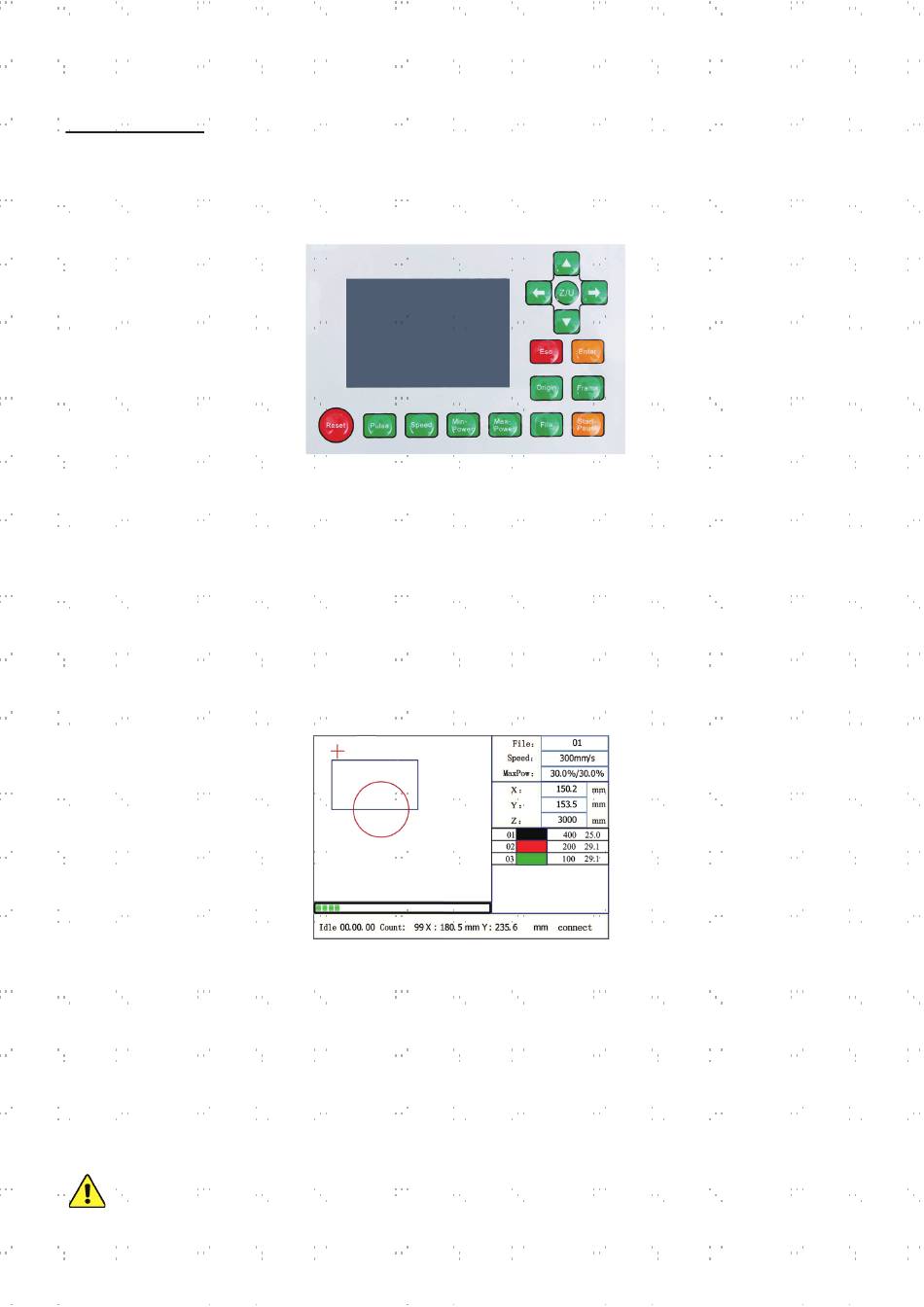

4.4 Anleitung für die Bedienkonsole
4.4.1 Übersicht
Sie können das Gerät direkt über das eingebaute Bedienfeld, durch eine direkte Verbindung mit Ihrem Computer oder
über das Internet steuern. Einzelheiten zur Bedienung der Graviersoftware finden Sie im separaten Handbuch. Über
das eingebaute Bedienfeld kann man den Laser manuell bedienen oder Entwürfe gravieren, die auf Flash-Laufwerke
und externe Festplatten geladen sind, die an die USB-Schnittstelle an der rechten Kabinenseite angeschlossen sind.
Für den manuellen Betrieb kann man mit den Pfeiltasten den Laserkopf entlang der Führungsschienen der X-
und Y-Achse bewegen und mit der PULSE-Taste den Laser schießen. Durch Klicken auf Z/U und Einstellen der
Parameter unter Manual Set+ können Sie den Laserkopf so einstellen, dass er bei jedem Drücken der Pfeiltasten über
einen festen Abstand zieht. Durch Drücken von Z/U und Einstellen der Parameter unter Laser Set+ können Sie den
Laser so einstellen, dass er für einen festgelegten Zeitraum geschossen wird. Alle Schaltflächen und Menüs sollten
auf Englisch etikettiert sein. Ist dies nicht der Fall, drücken Sie Z/U und navigieren Sie in der rechten Spalte zur
oberen Taste, um die Spracheinstellungen des Bedienfelds zu ändern.
Um ein Motiv von einem FAT16- oder FAT32-formatierten Speicherstick oder einer externen Festplatte zu laden,
drücken Sie FILE und wählen Sie dann Udisk + und Copy to Memory. Wählen Sie das Motiv im File-Menü und
dann Run. Die Einstellung der verschiedenen Parameter erfolgt mittels der Menüs und Untermenüs des Bedienfelds,
einschließlich der Festlegung mehrerer Nullpunkte zum viermaligen Gravieren vom Motiv auf Ihrem Material in
einem Ablauf.
Wenn Sie ein Motiv von der Bedienkonsole ausführen, sieht das Hauptanzeigefenster so aus. Im Fenster oben links
sollten das Motiv und rechts oben sein Name, die aktuelle Geschwindigkeit und Leistungseinstellungen erscheinen.
Die relative Position des Laserkopfs zum Arbeitsbett wird als X-(horizontale) Koordinate und Y-(vertikale) Koordinate
angezeigt. Die Z-Koordinate zeigt die Höhe des Arbeitsbetts an sich an, obwohl sie nur automatisch eingestellt
werden kann, wenn ein motorisierter Lift installiert ist. Die U-Koordinate kann zur Steuerung der Drehachsen oder
eines automatischen Vorschubs konfiguriert werden, wenn ein(e) von beiden installiert ist. Darunter befinden sich
die Schichten mit Hinweisen zu den jeweiligen Geschwindigkeiten in mm/s und der maximalen Leistung in % der
Nennleistung des Geräts. Die Chargenanzahl unten links gibt an, wie viel Male das aktuelle Motiv in einem Ablauf
graviert worden ist. Wie es zu lesen ist, drücken Sie START-PAUSE, um mit dem Gravieren des geladenen Musters
zu starten und es nach Bedarf anzuhalten.
Wenn es jemals zu einer Notsituation wie einem Brand kommen sollte, verwenden Sie das Bedienfeld nicht,
um das Gravieren anzuhalten oder zu beenden. Drücken Sie stattdessen sofort den Not-Aus-Taster.
