J. Bedienfeld—Das Bedienfeld bietet praktische Kontrolle des Gravurprozesses, einschließlich manuellen
Verschiebens des Laserkopfs und Schießens des Lasers.
K. Rückstelltaste—Betätigen Sie diese Taste, wenn der Notfall vorbei ist, um die Stromversorgung Ihres Geräts
wiederherzustellen. Sie müssen diese Taste auch mal drücken, wenn der Laser durch die Verriegelungen
ausgeschaltet wird, die sich durch das Öffnen der Abdeckung oder einer der Türen während des Gravierens
aktivieren lassen.
L. Leuchtanzeigen—Die rote Leuchte leuchtet auf, wenn der Laser-Schlüsselschalter eingeschaltet wird. Die
orangefarbene Leuchte leuchtet auf, wenn die Abdeckung geöffnet wird. Die grüne Leuchte leuchtet auf, wenn
sich das Steuersystem einschaltet.
M. Warnhinweise—Diese Hinweise ergänzen das Kapitel Sicherheitshinweise in diesem Handbuch. Lesen Sie sie
vor der Inbetriebnahme sorgfältig durch.
N. Obere rechte Zugangstür—Diese Tür bietet Zugang zur Unterseite des Bedienfelds für die Fehlersuche und die
Reparatur der Verkabelung.
O. Füße—Diese Füße können nach unten gedreht werden, um die Maschine zu verankern.
P. Vordere Zugangstür—Diese Tür bietet Zugang zum Bereich unter dem Arbeitsbett, um die Reinigung zu
erleichtern.
Q. Hauptschalter—Mit diesem Schalter wird die Hauptstromversorgung der Maschine gesteuert.
R. Anschlusseingänge—Hier befinden sich die Anschlüsse des Geräts für USB-, Computer- und Ethernet-Verbindungen.
S. Untere rechte Zugangstür—Diese Tür bietet Zugang zur Hauptplatine, zu den Motortreibern und den Netzteilen.

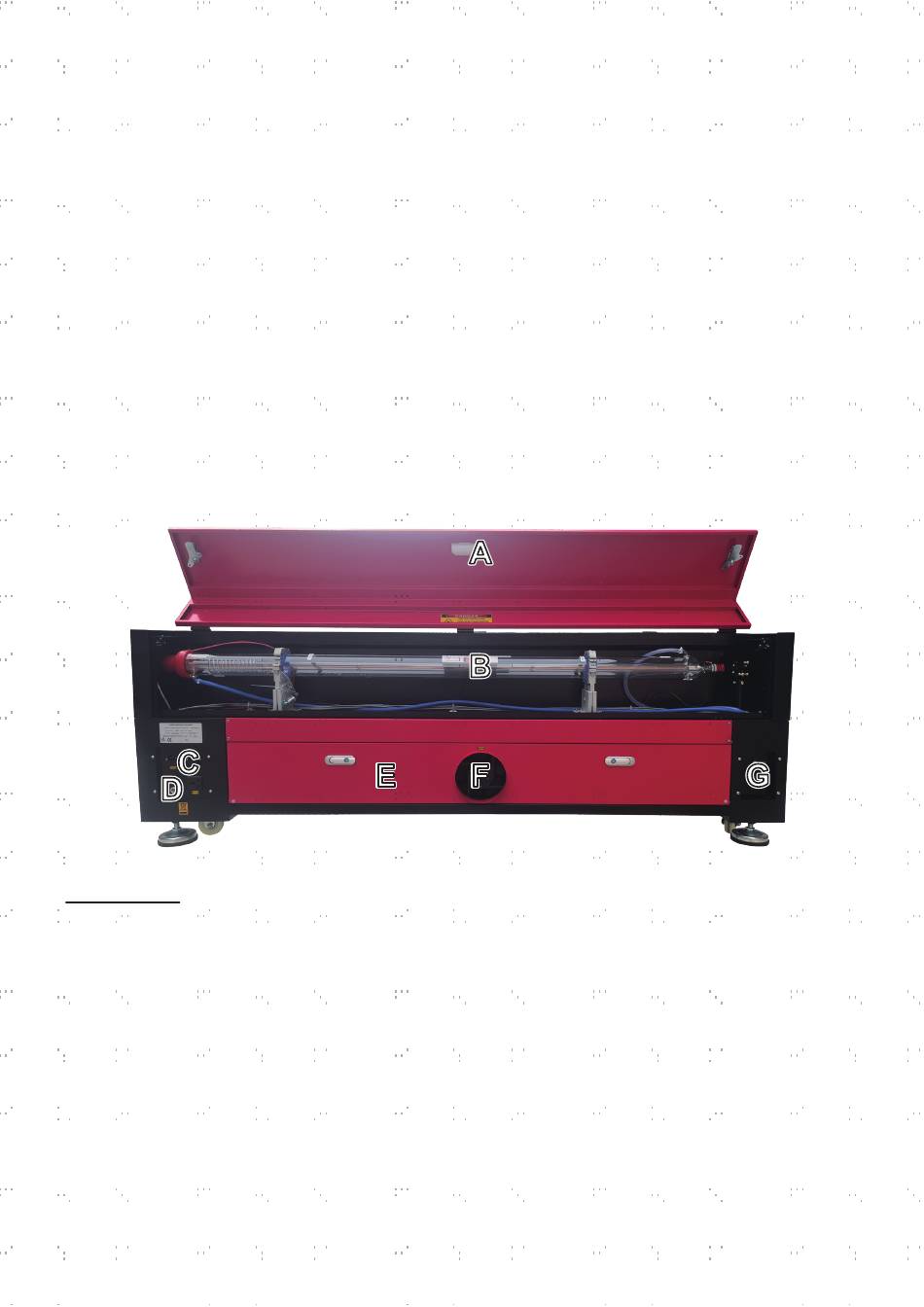

Rückansicht
A. Obere hintere Zugangstür—Diese Tür öffnet zum Lasergehäuse, das die Laserröhre und ihre Anschlüsse
enthält.
B. Laserröhre—Die lange Glasröhre ist mit Helium, Stickstoff und CO₂-Gas gefüllt und wassergekühlt, um eine
sichere Produktion Ihres Gravurlasers zu ermöglichen. Ihre Verbindung mit dem Lasernetzteil leitet eine extrem
hohe Spannung und ist lebensgefährlich.
C. Stromsteckdosen—Die Steckdosen dienen zum Anschluss Ihrer Hauptstromversorgung, zur Erdung des Gerätes
sowie bei Bedarf als zusätzliche Steckdosen für die Wasserpumpe. Es wird jedoch empfohlen, solche Geräte über
einen separaten Stecker an einer unterschiedlichen Sicherung zu verbinden.
D. Lufteinlass—Dieser Anschluss wird an die Luftsteuerung angeschlossen, um die Druckluft zu bieten.
Überprüfen Sie seinen Filter regelmäßig, um ihn frei von eventuellen Verstopfungen zu halten.
E. Untere hintere Zugangstür—Diese Tür bietet Zugang zur Luftpumpe, um eine leichtere Wartung zu ermöglichen.
F. Abgasventilator—Der Ventilator zieht Gase und Schmutzpartikel aus dem Arbeitstisch heraus und leitet sie
durch Ihre Entlüftung in ein Fenster oder einen Luftreiniger.
G. Wasseranschlüsse—Diese Anschlüsse ermöglichen die Verbindung mit der Wasserpumpe oder dem
Wasserkühler, damit die Laserröhre kühl bleibt und stabil läuft.
5
