Endterminierung - Exhausto VEX300 Serie Installationsanleitung

3004096-2011-08-29

1.1.2 Endterminierung

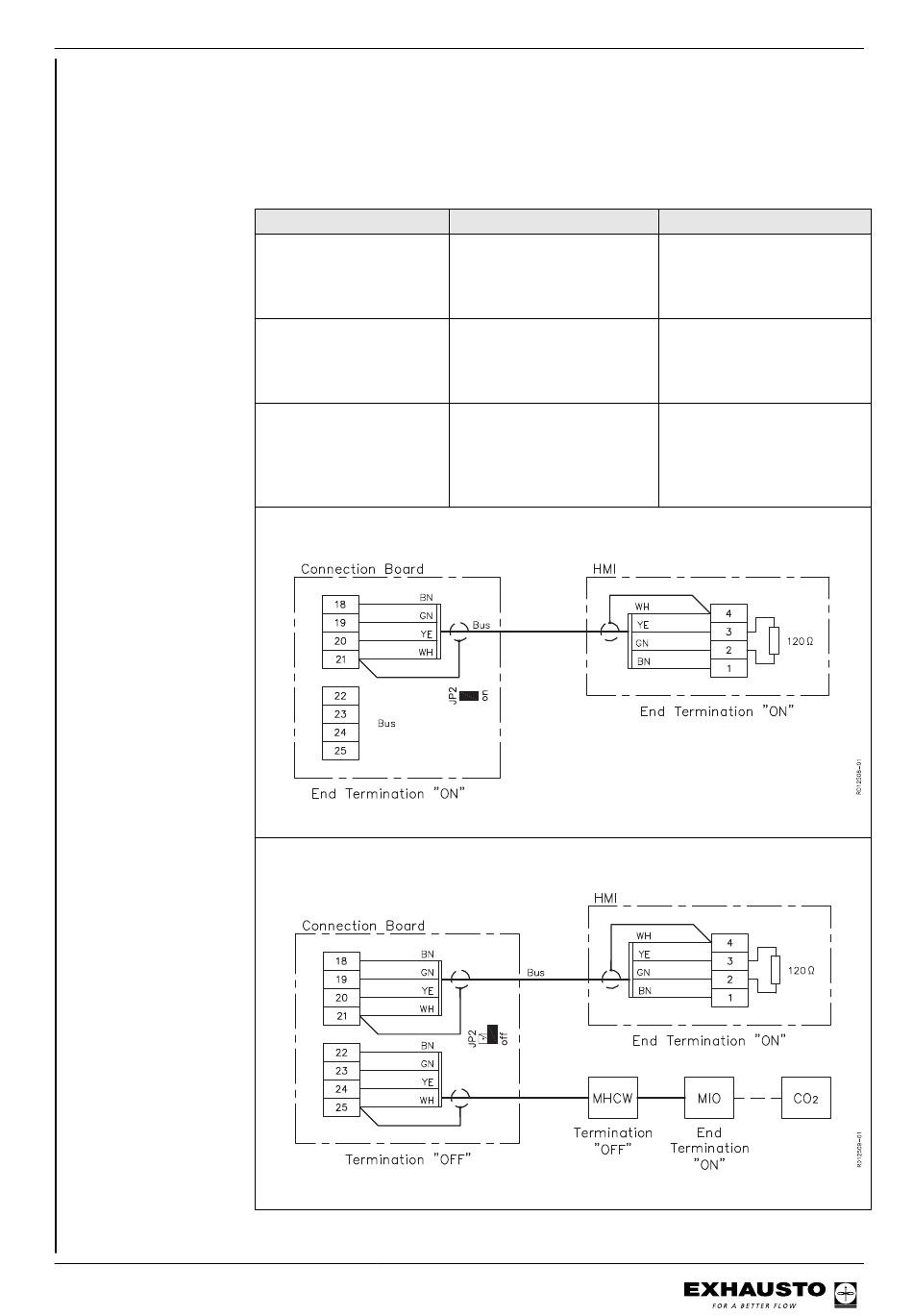

An der ersten und letzten Einheit am Busstrang ist eine Endterminierung erforder-
lich. Die untenstehenden Diagramme zeigen zwei Beispiele von Endterminierung.
Die Position der Kurzschlussbrücke JP2 auf der Anschlussplatine geht aus dem
Abschnitt "Klemmreihe für Anschlussplatine" hervor.
Falls
HMI die einzige Einheit
am Busstrang ist (wahl-
freier Busstecker)
mehrere Einheiten am
anderen Busstecker
montiert werden
der Busstecker nicht be-
nutzt wird
1.
2.
Anschlussdiagramm für Spannungsver-
sorgung und Anschlusskasten
dann
ist die Kurzschlussbrücke
an JP 2 anzuschließen.
Dadurch wird der 120 Ω Wi-
derstand zugeschaltet.
ist eine Endterminierung
der letzten Einheit erforder-
lich. JP2 darf nicht benutzt
werden.
ist die Kurzschlussbrücke
an JP2 anzuschließen, wie
in Diagramm 1 dargestellt.
Dadurch wird der 120 Ω Wi-
derstand zugeschaltet.
7/16
Siehe Diagramm Nr.
1
2
1
