ACHTUNG
Stellen Sie die Zapfwellenkupplung und den Motor
ab, bevor Sie das Mähwerk überprüfen. Alle sich
bewegenden Teile müssen zum Stillstand
kommen. Ziehen Sie den Zündschlüssel ab,
trennen Sie die Zündkabel und befestigen Sie
sie so, daß sie die Zündkerzen nicht berühren.
Egalisieren des Mähwerks
Falls der Schnitt ungleichmäßig ist, muß das Mähwerk
eventuell egalisiert werden. Ein ungleichmäßiger Schnitt
kann auch durch einen ungleichen oder unrichtigen
Reifendruck verursacht werden.
1. Den Traktor mit montiertem Mähwerk auf eine glatte,
gerade Fläche, wie z.B. einen Betonboden, stellen.
Die Vorderräder gerade ausrichten.
2. Auf verbogene Messer hin untersuchen und wenn
nötig austauschen.
3. Die Zapfwellenkupplung auskuppeln. Mähwerk auf
mittlere Schnitthöhe einstellen. Mähmesser so
einstellen, daß sie von einer Seite zur anderen
ausgerichtet sind.
4. Abstand zwischen der äußeren Spitze eines jeden
Messers und dem Boden messen. Wenn die
Meßergebnisse auf jeder Seite mehr als 3 mm
voneinander abweichen, weiter mit Schritt 5. Wenn
die Meßergebnisse weniger als 3 mm voneinander
abweichen, weiter mit Schritt 6.
5. Siehe Abb. 39. Äußere Mutter (A) lösen, dann die
Exzentermutter (B) drehen, um die linke Seite des
Mähwerks höher oder tiefer zu stellen. Wenn das
Mähwerk egalisiert ist, die Exzentermutter während
des Anziehens der äußeren Mutter festhalten.
Hinweis: Bei Benutzung eines Turboauffangsystems die
Auswurfseite des Mähwerks zum Ausgleich des Gewichts
des Turbobausatzes um ca. 6 mm anheben. Grasschnitt
prüfen und wenn nötig, eine weitere Einstellung des
Mähwerks vornehmen, um einen gleichmäßigen, glatten
Schnitt zu erzielen.
6. Die Messer so ausrichten, daß sie von vorne nach
hinten weisen.
7. Bei 97 cm Mähwerken den Abstand zwischen dem
Boden und der vorderen und hinteren Spitze der linken
und rechten Messer messen.
Bei 112 cm und 127 cm Mähwerken den Abstand
zwischen Boden und vorderer Spitze des mittleren
Messers und zwischen Boden und hinterer Spitze der
linken und rechten Messer messen.
Bei allen Mähwerken müssen die vorderen Spitzen
6 mm höher sein. Sollte dies nicht der Fall sein, weiter
mit Schritten 8-10.
8. Siehe Abb. 40. Zum Anheben des Mähwerks vorne
Mutter (A) lösen und hintere Mutter (B) zur Halterung
(C) drehen.
Fehlerbehandlung, Einstellung und Service

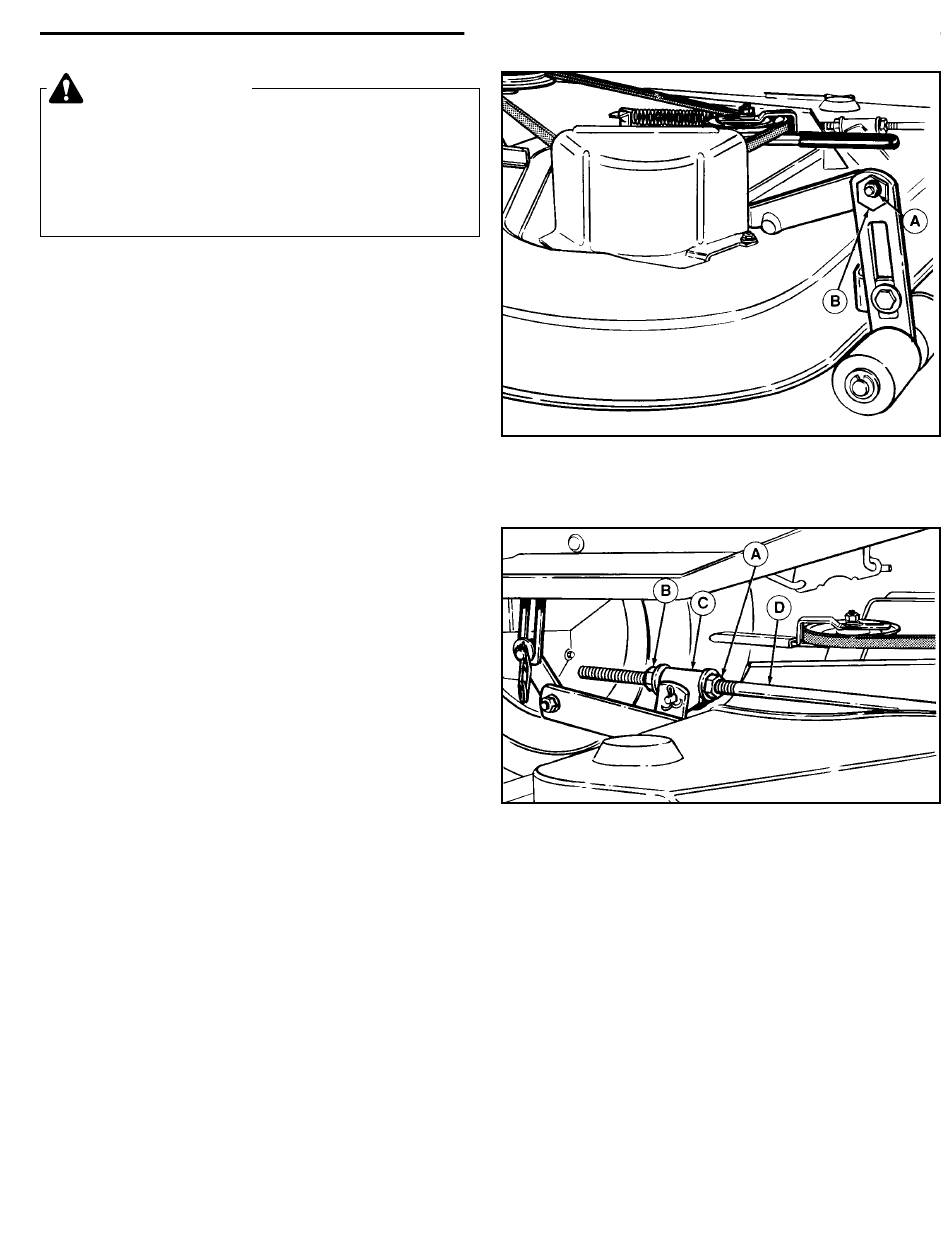

Abb. 39. Egalisieren des Mähwerks von Seite zu Seite
A. Äußere Mutter
B. Exzentermutter
*1962
Abb. 40. Egalisieren des Mähwerks von vorne
nach hinten
A. Vordere Mutter
B. Hintere Mutter
C. Mähwerkbefestigung
D. Einstellungsstange
9. Zum Absenken des Mähwerks vorne hintere Mutter (B)
lösen, wodurch die Halterung (C) nach hinten bewegt
und die Stange verlängert wird.
10. Abmessung vor Anziehen der vorderen Mutter (A)
gegen die Halterung nochmals prüfen.
