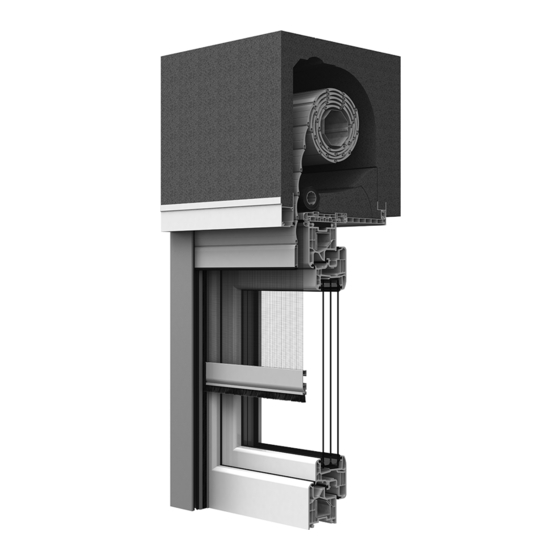

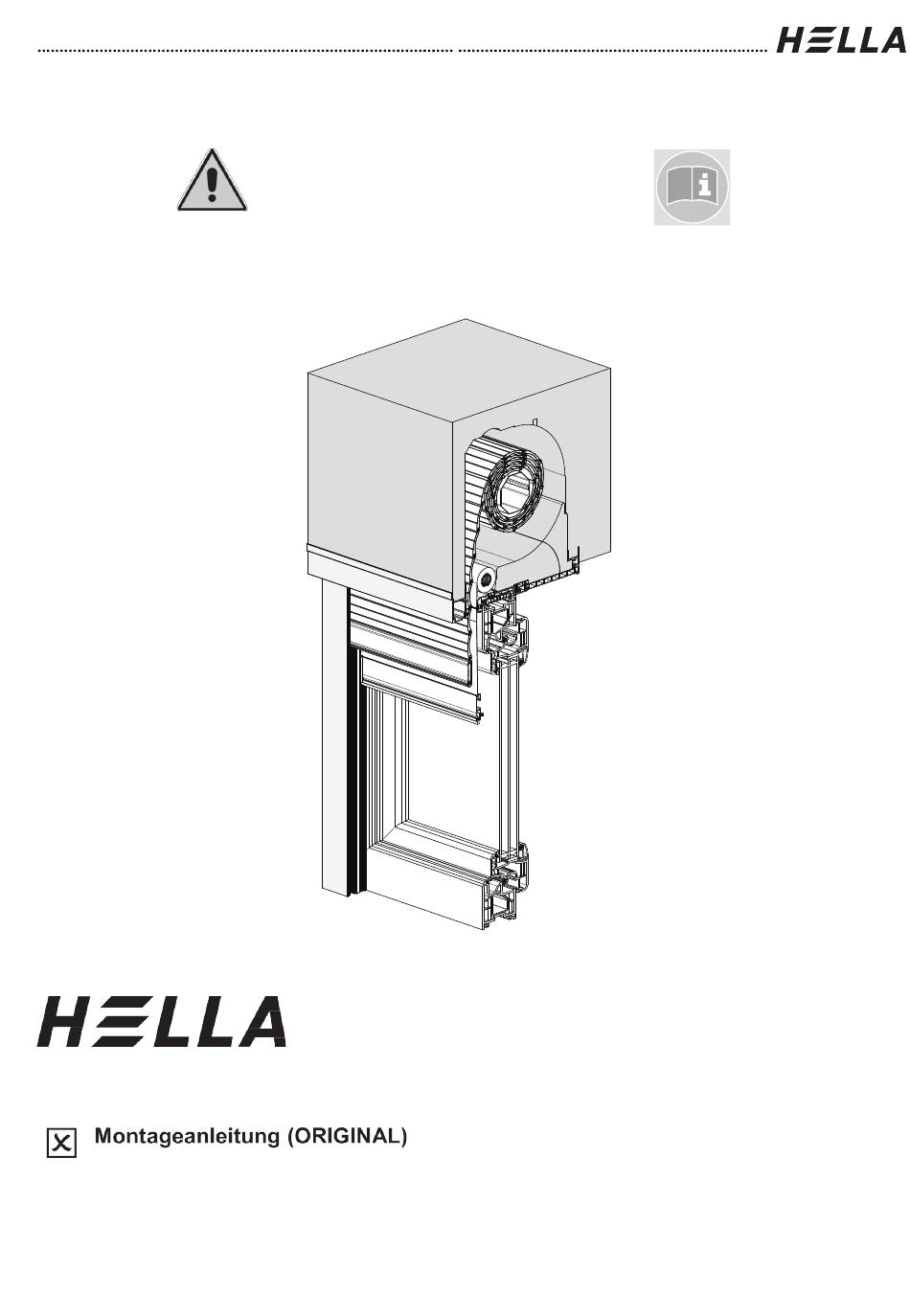

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Aufsatzkasten TOP FOAM RvU...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvU ........... 3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Allgemein ..........................6 Kastenbefestigung ......................10 Montage Führungsschienen ....................17 Montage Insektenschutz ..................... 22 Probelauf ..........................24 Statik ..........................25 Optionen .......................... -
Seite 3: Vorbemerkungen Hella Aufsatzkasten Top Foam Rvu
Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvU Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit mo- dernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedie- nung. -
Seite 4: Vor Der Montage
Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu ver- wendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten. -
Seite 5: Übersicht: Werkzeuge Für Die Montage
Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Je nach Montageuntergrund Bohrerset (Biteinsatz AW 10, AW 20) gem. Untergrund Bitverlängerung Wasserwaage Rollmeter Stift Schraubendreher Schraubenschlüssel oder Ratsche Technische Änderungen vorbehalten – Ausgabe Juni/2024... -
Seite 6: Allgemein
Montageanleitung Allgemein Abbildung beispielhaft Randabstand - PVC-Führungsschiene = 80 mm - Aluminium-Führungsschiene = 125 mm Führungsschienen müssen nach der Montage absolut senkrecht und paral- lel ausgerichtet sein. Führungsschienen sind am oberen Ende mit einer Sicherungsschraube ge- gen Abrutschen zu sichern. Legende Elementhöhe Randabstand... - Seite 7 Montageanleitung Allgemein Montagematerial Führungsschienen PVC-Führungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
- Seite 8 Montageanleitung Allgemein Montagematerial Führungsschienen Aluminium-Doppelführungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
- Seite 9 Montageanleitung Allgemein Montagematerial Führungsschienen Aluminium-Insektenschutz-Doppelführungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
-
Seite 10: Kastenbefestigung
Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 1: Universal-Adapterprofil Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Adapterprofil zentriert auf Blendrahmen verschrauben. Das Universal-Adapterprofil muss bündig mit dem Blendrahmen abschlie- ßen (2). Montagematerial nicht im Lieferumfang enthalten. Empfehlung: - Holz-/Kunststofffenster: Senkblechschraube 4,2x32 mm - Metallfenster: Senkbohrschraube 4,2x38 mm Technische Änderungen vorbehalten –... - Seite 11 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 2: Clipsadapter montieren Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B. Holzunterlage Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 12 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter Adapterprofil mittig zwischen den Kopfstücken einsetzen. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 13 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter Blendrahmen einsetzen bis die Profile einrasten. 4..Fenster muss über die gesamte Länge (zuerst rechts, dann links, dann in der Mitte) vollständig eingeclipst sein (siehe Abb.). Gegebenenfalls nach- drücken.
- Seite 14 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Varianten der Befesti- gungsstiele. Der Monta- geablauf ist bei beiden Stielen identisch. Legende: Befestigungsstiel gerade Befestigungsstiel verstärkt Montagematerial: Zwei Stück Linsenbohr- schrauben 3,9x13 mm Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 15 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Befestigungsstiel bei Kunst- stofffenstern kröpfen. Montagematerial: - Holzfenster: Linsenkopf- schraube 4x35 mm - Kunststoff-/Metallfenster: Linsenbohrschraube 4,2x22 mm Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 16 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Befestigungsbeispiel: Befestigungsstiel von innen rechts. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
-
Seite 17: Montage Führungsschienen
Montageanleitung Montage Führungsschienen Montageposition bei außenliegender Führungsschiene PVC-Führungsschiene 61x41 mm Bündig mit Außenkante Blendrahmen mon- tiert. Legende Positionierungshilfe am Einlauftrichter Aluminium-Führungsschiene 61x39 mm PVC-Führungsschiene 61x41 mm Bündig mit Außenkante Blendrahmen mon- Aluminium-Führungsschiene 61x39 tiert. Aluminium-Insektenschutz-Doppelfüh- rungsschiene 61x41 mm Aluminium-Insektenschutz-Doppelfüh- rungsschiene 61x41 mm Bündig mit Außenkante Blendrahmen mon- tiert. - Seite 18 Montageanleitung Montage Führungsschienen Montageposition bei eingerückter außenliegender Führungsschiene Führungsschiene an der vor- gegebenen Position befesti- gen. Gültig für PVC- und Alu-Dop- pelführungsschiene. Legende Einlauftrichter Positionierhilfe Führungsschiene Abdeckblech Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 19 Montageanleitung Montage Führungsschienen Montageposition der Führungsschiene bei Mittelsituationen Führungsschiene an der vor- gegebenen Position befesti- gen. Gültig für PVC- und Alu-Dop- pelführungsschiene. Legende Einlauftrichter Doppelführungsschiene Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 20 Montageanleitung Montage Führungsschienen Montageposition der Führungsschiene bei Mittelsituationen Führungsschiene an der vor- gegebenen Position befesti- gen. Gültig für PVC- und Alu-Dop- pelführungsschiene. Legende Einlauftrichter Einzelführungsschiene Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 21 Montageanleitung Montage Führungsschienen Clipsbare PVC-/Aluminium-Führungsschienen Führungsschiene aufclip- sen. Die Führungsschiene muss an der Unterkante des Kopfstücks anstehen. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
-
Seite 22: Montage Insektenschutz
Montageanleitung Montage Insektenschutz Einstellung untere Arretierung Arretierstück (1) links und rechts in der Führungsnut auf die gewünschte Verrie- gelungshöhe einstellen und mit der Schraube fixieren. Insektenschutz-Führungsschiene Technische Änderungen vorbehalten – Ausgabe Juni/2024... - Seite 23 Montageanleitung Montage Insektenschutz Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zu- stand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab ein- schieben Endkappe wieder auf Schluss- stab aufdrücken Schlussstab wieder in Füh- rungsschiene einschwenken...
-
Seite 24: Probelauf
Montageanleitung Probelauf Anlage 3x probefahren. Technische Änderungen vorbehalten – Ausgabe Juni/2024... -
Seite 25: Statik
Montageanleitung Statik Kastenbefestigung rund innen/außen Zwischen Kasten und Mon- tageuntergrund eine druck- feste Unterlage einlegen. Montagematerial nicht im Lieferumfang enthalten. Empfehlung bei Stahlbeton- decke: WÜRTH AMO III, Typ 3, 7,5x72 mm Für breite Aufsatzelemente empfehlen wir eine zusätzli- che Kastenbefestigung auf der Außen- und/oder Innen- seite. - Seite 26 Montageanleitung Statik Kastenbefestigung mit Eindrehanker Montagematerial nicht im Lieferumfang enthalten. Empfehlung bei Stahlbeton- decke: Zwei Stück WÜRTH AMO III, Typ 3, 7,5x72 mm Für breite Aufsatzelemente empfehlen wir eine zusätzli- che Kastenbefestigung auf der Außen- und/oder Innen- seite. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 27 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 28 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 29 Montageanleitung Statik Montage Statikkonsole Beim Schließen der Revisi- onsblende ist sicherzustel- len, dass sich die Dicht- schnur in der Kopfstücknut befindet. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 30 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 31 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 32 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Bei der Verschraubung muss mit dem Kerndurchmesser der Befestigungsschraube vorgebohrt werden. Die Verschraubung in die Stahlverstärkung des Fens- ters muss sichergestellt wer- den! Dies ist je nach Fens- tertyp zu prüfen. Legende Statikkonsole Bodenverstärkungsprofil Montagematerial für Blendrahmen Technische Änderungen vorbehalten –...
- Seite 33 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Standard: Montage von unten / Direktver- schraubung Legende Kastenbefestigung nach oben mit geeignetem Monta- Montagematerial (nicht im Lieferum- gematerial. Schraubpositio- fang) nen druckfest mit Distanz- Empfehlung bei Stahlbetondecke: Fi- klötzen unterfüttern. scher ULTRACUT FBS II 8x130 80/65 US TX Distanzklötze druckfest (nicht im Lie- ferumfang)
- Seite 34 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 1: Befestigung nach oben mit La- schen Legende Kastenbefestigung nach oben mit geeignetem Monta- Montagematerial (nicht im Lieferum- gematerial. Schraubpositio- fang) nen druckfest mit Distanz- Empfehlung bei Stahlbetondecke: Fi- klötzen unterfüttern. scher ULTRACUT FBS II 8x130 80/65 US TX Distanzklötze druckfest (nicht im Lie- ferumfang)
- Seite 35 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 2: Befestigung mit Winkel und Lasche Legende Montagewinkel auf der erfor- derlichen Position mit der Montagematerial (nicht im Lieferum- Statikkonsole verschrauben. fang) Kastenbefestigung mit ge- Empfehlung bei Untergrund Stahlbe- eignetem Montagematerial. ton: Fischer ULTRACUT FBS II 8x130 Schraubposition bei Lasche 80/65 US TX druckfest mit Distanzklötzen...
- Seite 36 Montageanleitung Statik Montage Statikkonsole Bei der Ausführung mit Statikkonsole und einer Kastenstärke >300 mm, den Dämmkeil im Bereich der Statikkonsole einsetzen. Kleber nicht im Lie- ferumfang enthalten. Legende Dämmkeil für Aufdoppelung Statikkonsole Technische Änderungen vorbehalten – Ausgabe Juni/2024...
-
Seite 37: Optionen
Montageanleitung Optionen Montagebeispiel bei Fensterpfosten Legende Blendrahmen-Kupplungsprofil (nicht im Lieferumfang enthalten) Statikprofil mit Lasche für Pfostenbe- festigung (nicht im Lieferumfang ent- halten) Aussparung für Pfosten am Aufsatz- kasten (ab Werk) Montagelasche in das Kupp- lungsprofil einschieben. Auf die passende Höhe zur Befestigung in z.B. - Seite 38 Montageanleitung Optionen Montagebeispiel bei Fensterpfosten Montagelasche mit z.B. Stahlbetondecke verschrau- ben. Montagematerial nicht im Lieferumfang enthalten. Legende Montagelasche (nicht im Lieferum- fang enthalten) Stahlbetondecke Montagematerial (nicht im Lieferum- fang enthalten) Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 39 Montageanleitung Optionen Montage Eckverbinder bei Außengehrung Eckverbinder an der ersten Gehrungsseite positionieren und mit 3 Stück Linsenbohr- schrauben 3,9x13 mm am Kastenab- schlussprofil und Montageprofil befestigen. Legende Eckverbinder Kastenabschlussprofil Montageprofil Zweite Gehrungsseite montie- ren. Von der Kastenaußenseite mit einem Bohrer ø3,5 mm durchbohren.
- Seite 40 Montageanleitung Optionen Fensterlüfter – Typ Aereco ZUROH 110 Montagerahmen (1) bereits am Auf- Verputzarbeiten (2) am Auf- satzkasten vormontiert. satzkasten durchführen. Legende Detailansicht für den Lüftereinbau Luftkanal (4) in den Montagerah- Abdeckung (5) vom Zuluf- men einsetzen. telement (6) entfernen. Technische Änderungen vorbehalten –...
- Seite 41 Montageanleitung Optionen Fensterlüfter – Typ Aereco ZUROH 110 Zuluftelement (7) am Montagerah- Abdeckung (10) wieder am men (8) verschrauben (9). Zuluftelement aufclipsen. Zuluftelement (11) am Aufsatzkas- ten montiert. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 42 Montageanleitung Optionen Fensterlüfter – Typ Siegenia AEROMAT midi Montagerahmen (1) bereits am Auf- Verputzarbeiten (2) am Auf- satzkasten vormontiert. satzkasten durchführen. Legende Detailansicht für den Lüftereinbau Lüfterhalterung (4) vom Fensterlüf- Lüfterhalterung (4) auf dem ter (5) entfernen. Montagerahmen (6) ver- schrauben (7).
- Seite 43 Montageanleitung Optionen Fensterlüfter – Typ Siegenia AEROMAT midi Fensterlüfter (9) am Montagerah- Fensterlüfter (10) am Auf- men (8) einhängen. satzkasten montiert. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
-
Seite 44: Montage - Element Mit Gurtantrieb
Montageanleitung Montage – Element mit Gurtantrieb In der Standardausführung wird der Rollladen, mit Gurt und Gurtwickler bereits ein- gefädelt, ausgeliefert. Befestigen Sie den Gurt- wickler am Blendrahmen. Lieferung erfolgt ohne Schrauben. Die Montagehöhe kann be- liebig gewählt werden. Wir empfehlen: Unterkante Gurtwickler = Unterkante Fensterflügel. -
Seite 45: Montage - Element Mit Kurbelantrieb
Montageanleitung Montage – Element mit Kurbelantrieb In der Standardausführung wird der Rollladen mit be- reits eingebautem Gelenkla- ger ausgeliefert. Kurbelstange auf das Kreuzgelenk stecken. Auf die Ausrichtung der Bohrungen achten. Kurbelsicherungsclip auf die Kurbelstange stecken. Kurbelhalter an geeig- neter Stelle montieren. Legende Kreuzgelenk Kurbelstange... - Seite 46 Montageanleitung Montage – Element mit Kurbelantrieb Befestigen Sie den mitgelie- ferten Kurbelhalter und das Distanzstück am Blendrah- men und kuppeln Sie die Kur- belstange am Gelenklager Beachten Sie bei Montage des Kurbelhalters die Maße: Außenkante Blendrahmen zu Mitte Kurbelhalter standardmäßig = 21 mm. Technische Änderungen vorbehalten –...
-
Seite 47: Ansteuerrichtlinien Für Elektrische Anlagen
Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutz- schalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern. -
Seite 48: Anschlussvorschriften Für Motorantrieb
Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrie- ben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. - Seite 49 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung ausrei-...
- Seite 50 Montageanleitung Anschlussvorschriften für Motorantrieb Motor links montiert Motor rechts montiert RECHTSROLLER (von innen gesehen) (von innen gesehen) Stecker Stecker 1 blau 2 schwarz 3 braun 4 gelb/grün Kupplung Kupplung Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N Neutralleiter N blau braun Phase Drehrichtung 1...
- Seite 51 Montageanleitung Anschlussvorschriften für Motorantrieb RECHTSROLLER Motor links montiert Motor rechts montiert (von innen gesehen) (von innen gesehen) Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N Phase Drehrichtung 1 Phase Drehrichtung 1 schwarz braun Phase Drehrichtung 2 braun schwarz Phase Drehrichtung 2...
- Seite 52 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch ent- sprechende Verriegelungs- maßnahmen stets nur in eine Laufrichtung angesteu- ert werden kann (siehe ne- benstehende Abbildung). Andernfalls können so enorme Belastungen entste- hen, dass die Endschalter zerstört werden und der An- trieb ausfällt.
- Seite 53 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer gemein- sam gesteuerten Anlage ha- Antrieben ben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Lauf- richtung ein separater Kon- takt vorgesehen werden (Galvanische Trennung der Antriebe).
-
Seite 54: Inbetriebnahme/Funktionskontrolle
Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Aus- fahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutz- anlage befinden. -
Seite 55: Demontage
Montageanleitung Demontage Revisionsblende öffnen Mit einem flachen Werk- zeug (zum Beispiel Spach- tel) die Revisionsblende seitlich beginnend öffnen. Technische Änderungen vorbehalten – Ausgabe Juni/2024... - Seite 56 Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 57 Montageanleitung Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
