Dabei darauf achten, dass der Verriegelungsbolzen sich noch leicht, zum Verriegeln
das Fahrwerks, verschieben lässt.
Vor dem Einsetzen der Mechanik müssen die beiden Kunststoffabdeckungen
eingepasst und eingeklebt werden (UHU ALLESKLEBER Kraft).

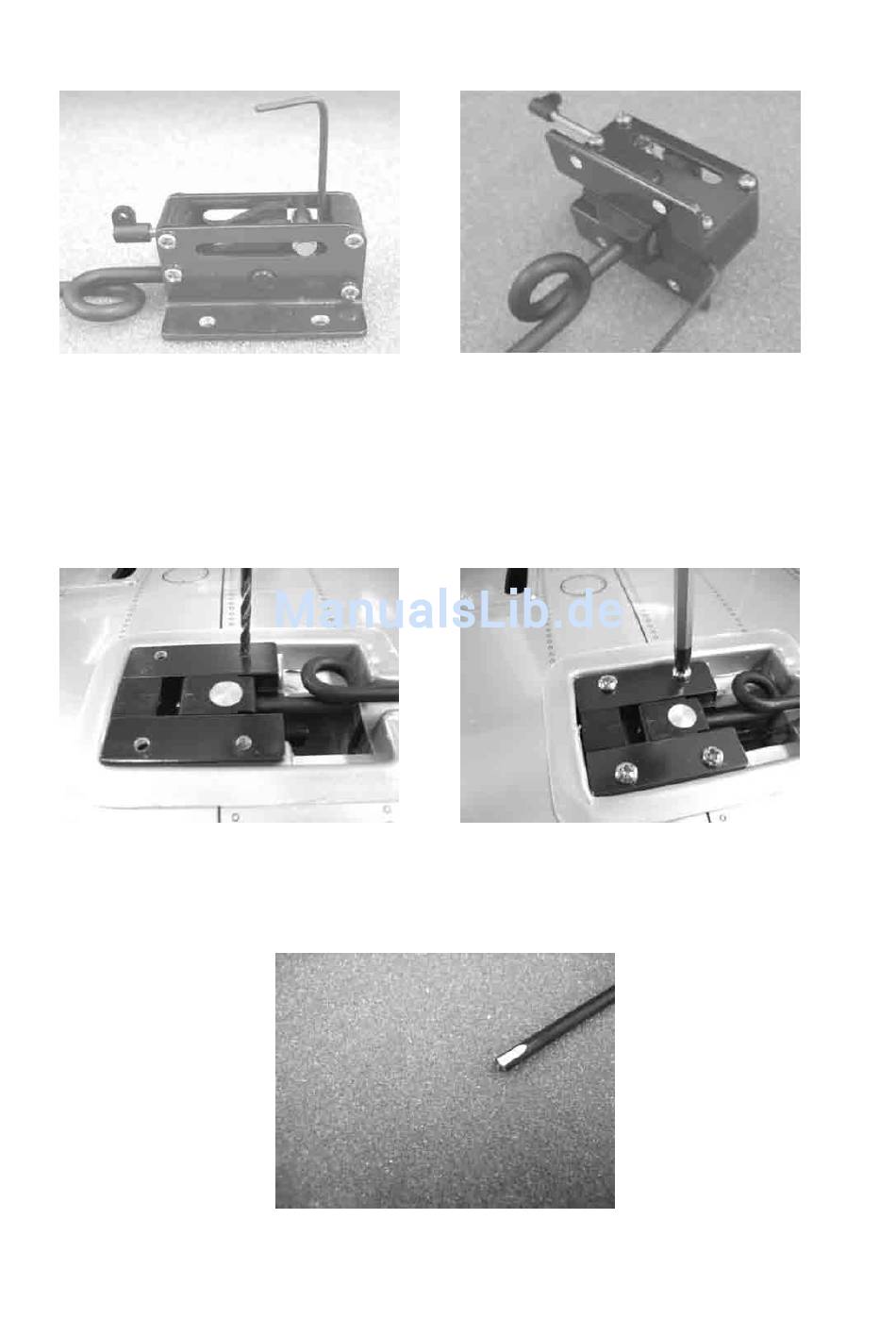

Jetzt von der Mitte des Tragflügels aus die beiden Anlenkgestänge der
Einziehfahrwerke einschieben und in die Anlenklasche einhängen. Mechanik in die
Aufnahme drücken, Befestigungslöcher bohren und die Mechanik festschrauben.
Die Radachse aufschieben bis sie in der Mitte des Kunststoffteils ist. Länge des
Federbeins anzeichnen und das Federbein um diesen Betrag kürzen.
Vor dem Einschrauben der Fahrwerke müssen an die Federbeine Flächen
geschliffen werden, um ein Verdrehen der Räder zu vermeiden.
