- Seite 1 Broadcast HMD 26-II HMDC 26-II HME 26-II HD 26 PRO Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
• Wechseln Sie nur die Teile aus, deren Austausch in dieser Bedienungsanleitung beschrieben ist. Alle anderen Teile tauscht Ihnen Ihr Sennheiser-Vertriebspartner aus. • Schützen Sie das Produkt vor Nässe. Reinigen Sie es aus- schließlich mit einem trockenen Tuch. Fragen zur Reini- gung des Produkts besprechen Sie mit Ihrem Sennheiser- Vertriebspartner. - Seite 3 Wichtige Sicherheitshinweise Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch schließt ein, • dass Sie diese Bedienungsanleitung und insbesondere das Kapitel „Wichtige Sicherheitshinweise“ gelesen haben. • dass Sie das Produkt innerhalb der Betriebsbedingungen, die in dieser Bedienungsanleitung beschrieben sind, einsetzen. Nicht bestimmungsgemäßer Gebrauch Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Produkt anders einsetzen, als es in dieser Bedienungs- anleitung beschrieben ist oder die Betriebsbedingungen...
-
Seite 4: Die Headsetserie 26-Ii Und Der Kopfhörer Hd 26 Pro

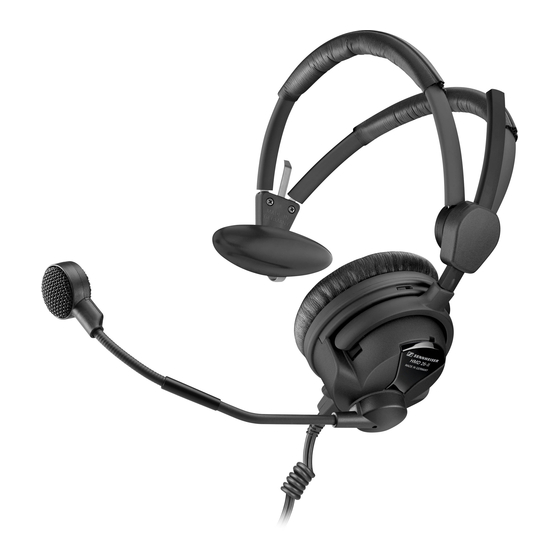

Die Headsetserie 26-II und der Kopfhörer HD 26 PRO Die Headsetserie 26-II und der Kopfhörer HD 26 PRO Das Headset HMD 26-II/HME 26-II/HMDC 26-II und der Kopf- hörer HD 26 PRO sind mit dynamischen, geschlossenen Hörersystemen ausgestattet. Das geräuschkompensierende Mikrofon der Headsets HMD 26-II und HMDC 26-II gewähr- leistet auch in lärmerfüllter Umgebung hohe Sprachverständ-... - Seite 5 • Kondensatormikrofon omnidirektional oder mit Nierencha- rakteristik mit sehr linearem Frequenzgang (HME 26-II) • einseitige Kabelführung, Kabel leicht austauschbar Lieferumfang 1 HMD 26-II / HME 26-II / HMDC 26-II / HD 26 PRO 1 Kabelklemme 1 Windschirm (nicht beim HD 26 PRO) 1 Kopfpolster, groß...
-
Seite 6: Bedienung
Bedienung Bedienung Mikrofonarm drehen Der Mikrofonarm ist drehbar. Dadurch können Sie das Mikrofon sowohl rechts- als auch linksseitig tragen. Headset aufsetzen Wenn Sie das Headset aufsetzen, klappt der patentierte Spreizkopfbügel automatisch auseinander. - Seite 7 Bedienung Mikrofon ausrichten Biegen Sie den flexiblen Mikrofonarm so, dass das Mikrofon am Mundwinkel sitzt. Der Abstand zum Mund sollte 2 cm betragen. Verwenden Sie grundsätzlich den mitgelieferten Windschirm. Vermeiden Sie eine Positionierung direkt vor dem Mund, da das Mikrofon sonst verstärkt Atemgeräu- sche aufnimmt und Feuchtigkeit das Klangbild verän- dern kann.
- Seite 8 Bedienung Hörersystem nach hinten schwenken Das Headset hat ein schwenkbares Hörersystem, das Sie für einohriges Hören ca. 45° nach hinten schwenken können. ca. 45° Kopfhörer HD 26 PRO mit Audiosystem verbinden Schrauben Sie ggf. den Schraubadapter für 6,3-mm- Klinkenstecker auf den 3,5-mm-Klinkenstecker. 6.3 mm 3.5 mm...
- Seite 9 Bedienung Lautstärke am Audiosystem einstellen Verbinden Sie das Headset mit den Buchsen des jeweiligen Audiosystems. Stellen Sie die Lautstärke direkt am Audiosystem ein. VORSICHT Gehörschäden durch zu hohe Lautstärke! Das Headset kann hohe Schalldrücke erzeugen. Höhere Lautstärken oder eine längere Einwirkzeit können Ihr Gehör schädigen! Stellen Sie eine mittlere Lautstärke ein, sodass Sie wichtige Umgebungsgeräusche hören können.
- Seite 10 Bedienung ActiveGard ein- und ausschalten (HME 26-II/HMD 26-II/ HD 26 PRO) Die Funktion ActiveGard schützt vor Lautstärkespitzen über 105 dB, die über das Audiosystem oder Funkgerät über- tragen werden können. Schieben Sie den Schalter für die ActiveGard-Funktion mit einem spitzen Gegenstand in die gewünschte Position:...
- Seite 11 Bedienung Bedienteil für HMDC 26-II in Verbindung mit Kabel -B-7 ON/OFF-Schalter für NoiseGard NoiseGard ein- und ausschalten (HMDC 26-II) Mit dem ON/OFF-Schalter können Sie die aktive Lärmkompensation NoiseGard ein- bzw. ausschalten. Ist NoiseGard ausgeschaltet, können Sie das Headset wie ein gewöhnliches Headset einsetzen.
- Seite 12 Bedienung NoiseGard über Batterien oder Akkus mit Spannung versorgen Setzen Sie zwei Alkaline-Batterien (Typ LR 6 = AA, 1,5 V) oder zwei Akkus (Typ LR 6 = AA, 1,2 V) ein. Achten Sie dabei auf die Polarität. Die Betriebszeit mit Batterien oder Akkus beträgt ca. 60 Stunden.
-
Seite 13: Pflege Und Wartung
Pflege und Wartung Pflege und Wartung Headset reinigen und pflegen VORSICHT Produktschäden durch Flüssigkeit! Flüssigkeit kann in das Produkt eindringen, einen Kurz- schluss in der Elektronik verursachen oder die Mechanik beschädigen. Löse- oder Reinigungsmittel können die Produktoberflächen beschädigen. Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern. Reinigen Sie das Produkt ausschließlich mit einem weichen, trockenen Tuch. - Seite 14 Pflege und Wartung Kopfpolster austauschen Aus hygienischen Gründen sollten Sie die Kopfpolster min- destens 1 x jährlich wechseln. Lösen Sie von der Seite eines Kopfpolsters aus die Form- profile des alten Kopfpolsters. Legen Sie die neuen Kopfpolster um die Kopfhörerbügel. Befestigen Sie die neuen Kopfpolster, indem Sie die Form- profile auf der Oberseite zusammendrücken.
- Seite 15 Pflege und Wartung Einsprachekorb reinigen Ziehen Sie den Einsprachekorb vorsichtig von der Kapsel Benetzen Sie eine kleine Bürste (Borstenpinsel oder Zahn- bürste) mit Isopropanol. Bürsten Sie den Einsprachekorb vorsichtig ab. Lassen Sie den Einsprachekorb etwa 1 Stunde offen trocknen, damit sich noch vorhandenes Isopropanol verflüchtigt.
-
Seite 16: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Zubehör und Ersatzteile Durch Austausch des Kabels können Sie Ihr Headset einfach umrüsten (siehe „Produktvarianten“ auf Seite 17). Zubehör • Kabel -6 Art.-Nr. 500836 • Kabel -7 Art.-Nr. 502360 • Kabel II-8 Art.-Nr. 505797 • Kabel -B-7 (HMDC 26-II) Art.-Nr. - Seite 17 Zubehör und Ersatzteile Ersatzteile • Ohrpolster, Kunstleder, 1 Paar • Ohrpolster, Kunstleder, 100 Paar • Ohrpolster, Velours, 1 Paar (nicht geeignet für HMDC 26-II) • Kopfpolster, groß • Kopfpolster, klein, 1 Paar • Windschirm für BMD 424, klein • Windschirm für BMD 424, groß •...
- Seite 18 600 Ω per System, HMD 26-II-600- 505776 026-EA-999- Kupferkabel mit X3K1 0E3C dynamisches Mikrofon XLR-3-Stecker und 6,3-mm-Klinkenstecker 600 Ω per System, HMD 26-II-600-8 505774 026-EA-999- Kupferkabel mit 0C3C dynamisches Mikrofon offenen Enden 600 Ω, einseitig, 26-II-600S* 505775 026-FA – dynamisches Mikrofon 100 Ω...
- Seite 19 Audio Hi links Audio Hi rechts Audio Lo links Audio Lo rechts nicht belegt Mikrofon Hi Mikrofon Lo Schirm Kabel -6 (HMD 26-II/HME 26-II) weiß Audio Hi links orange Audio Hi rechts braun Audio Lo links grün Audio Lo rechts...
- Seite 20 Audio Lo links grün Audio Lo rechts Mikrofon Hi blau Mikrofon Lo Schirm Schirm Kabel II-X4F/Kabel -H-X4F (HMD 26-II/HME 26-II) Lötseite Mikrofon Lo Mikrofon Hi Audio Lo Audio Hi Kabel II-X5/Kabel -H-X5 (HMD 26-II/HME 26-II) Lötseite Mikrofon Lo Mikrofon Hi...
- Seite 21 Audio Hi rechts grau Audio Lo links blau Audio Lo rechts Mikrofon Hi blau Mikrofon Lo Schirm Schirm Kabel II-X3K1/Kabel -H-X3K1 (HMD 26-II/HME 26-II) XLR-3-Stecker 6,3-mm- Klinkenstecker 1 2 3 Lötseite Lötseite Schirm Audio Hi links Mikrofon Audio Hi rechts...
- Seite 22 Zubehör und Ersatzteile Kopfhörerkabel 26 PRO/Kopfhöreranschluss Kopfhöreranschluss 3,5-mm-Klinkenstecker 1 2 3 blau/schwarz Masse gelb gelb Audio Hi rechts 3 rot Audio Hi links blau schwarz...
-
Seite 23: Technische Daten
HMD 26-II-600S: 600 Ω mono HMD 26-II-100: 50 Ω mono/100 Ω stereo Kennschalldruckpegel 105 dB SPL bei 1 kHz, 1 mW HMD 26-II-600/-600S: 107 dB SPL bei 1 kHz, 1 V HMD 26-II-100: 115 dB SPL bei 1 kHz, 1 V Max. Schalldruckpegel... - Seite 24 Technische Daten HMDC 26-II-600 Kopfhörer Wandlerprinzip dynamisch, geschlossen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20 bis 18.000 Hz 600 Ω mono/1200 Ω stereo Impedanz Kennschalldruckpegel 108 dB SPL bei 1 kHz, 1 mW 110 dB SPL bei 1 kHz, 1 V Max.
- Seite 25 Technische Daten HME 26-II-600/-100 Kopfhörer Wandlerprinzip dynamisch, geschlossen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20 bis 18.000 Hz HME 26-II-600: 300 Ω mono/600 Ω stereo Impedanz HME 26-II-100: 50 Ω mono/100 Ω stereo Kennschalldruckpegel 105 dB SPL bei 1 kHz, 1 mW HME 26-II-600: 107 dB SPL bei 1 kHz, 1 V HME 26-II-100: 115 dB SPL bei 1 kHz, 1 V Max.
- Seite 26 Technische Daten HME 26-II-600(4)/-100(4)-P48* Kopfhörer Wandlerprinzip dynamisch, geschlossen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20 bis 18.000 Hz HME 26-II-600(4): 300 Ω mono/600 Ω stereo Impedanz HME 26-II-100(4)-P48:50 Ω mono/100 Ω stereo Kennschalldruckpegel 105 dB SPL bei 1 kHz, 1 mW HME 26-II-600(4): 107 dB SPL bei 1 kHz, 1 V HME 26-II-100(4)-P48:115 dB SPL bei 1 kHz, 1 V Max.
- Seite 27 Technische Daten HD 26 PRO Kopfhörer Wandlerprinzip dynamisch, geschlossen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20 bis 18.000 Hz 100 Ω stereo Impedanz Kennschalldruckpegel 105 dB SPL bei 1 kHz, 1 mW 115 dB SPL bei 1 kHz, 1 V Max.
-
Seite 28: Herstellererklärungen
Herstellererklärungen Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 2 Jahren. Die aktuell geltenden Garantieleistungen können Sie über das Internet unter www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. CE-Konformität • EMV-Richtlinie (2004/108/EG) • RoHS (2011/65/EG) Die Erklärung steht im Internet unter www.sennheiser.com... - Seite 29 Herstellererklärungen China RoHS Parts Pb Hg Cd PBDE EFUP Metal Parts Circuit Modules Cables & Cable Assemblies Circuit Breakers Battery...
- Seite 30 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Publ. 06/13, 552002/A02...
