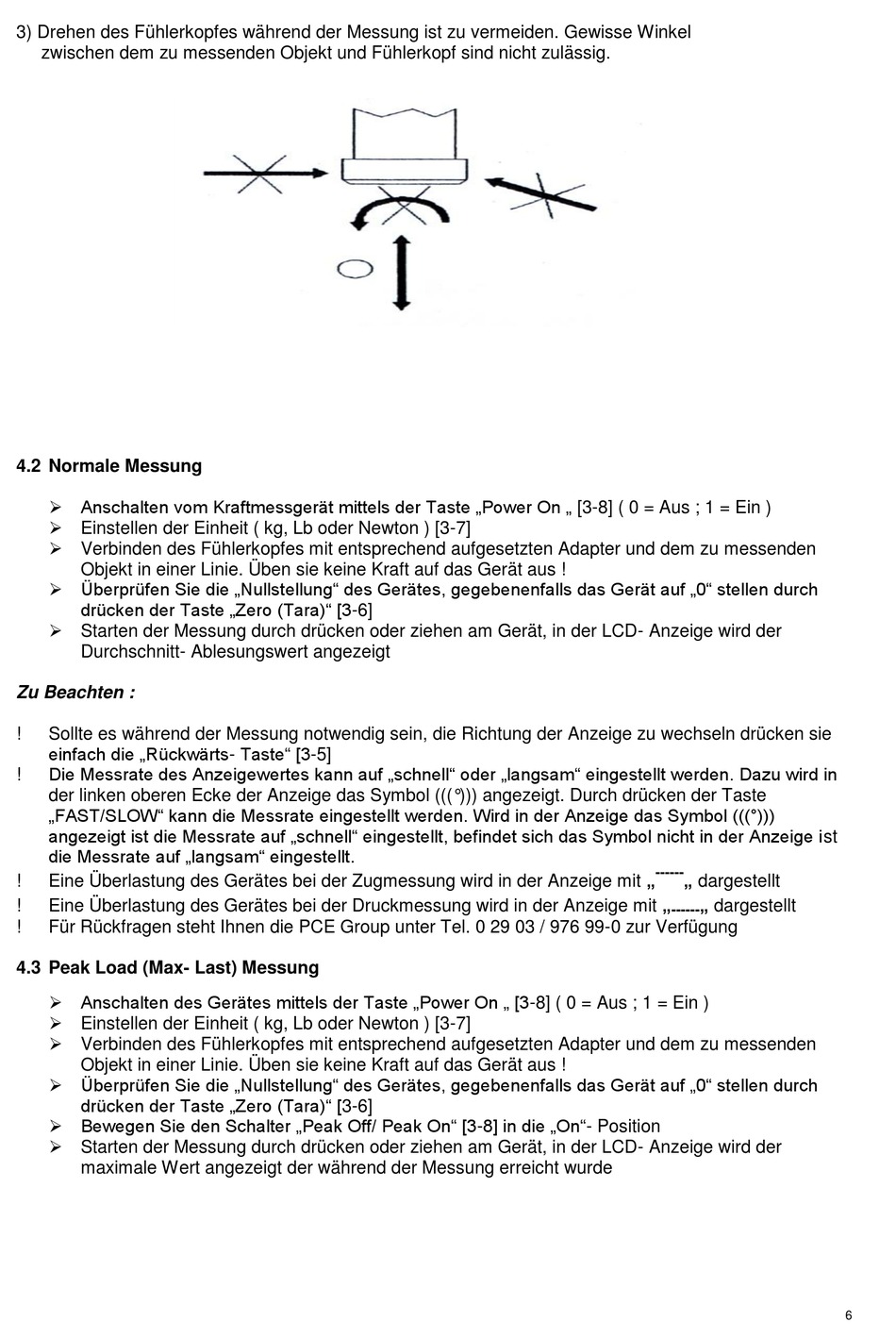

3) Drehen des Fühlerkopfes während der Messung ist zu vermeiden. Gewisse Winkel
zwischen dem zu messenden Objekt und Fühlerkopf sind nicht zulässig.
4.2 Normale Messung
Anschalten vom Kraftmessgerät mittels der Taste „Power On „ [3-8] ( 0 = Aus ; 1 = Ein )
Einstellen der Einheit ( kg, Lb oder Newton ) [3-7]
Verbinden des Fühlerkopfes mit entsprechend aufgesetzten Adapter und dem zu messenden
Objekt in einer Linie. Üben sie keine Kraft auf das Gerät aus !
Überprüfen Sie die „Nullstellung" des Gerätes, gegebenenfalls das Gerät auf „0" stellen durch
drücken der Taste „Zero (Tara)" [3-6]
Starten der Messung durch drücken oder ziehen am Gerät, in der LCD- Anzeige wird der
Durchschnitt- Ablesungswert angezeigt
Zu Beachten :
!
Sollte es während der Messung notwendig sein, die Richtung der Anzeige zu wechseln drücken sie
einfach die „Rückwärts- Taste" [3-5]
Die Messrate des Anzeigewertes kann auf „schnell" oder „langsam" eingestellt werden. Dazu wird in
!
der linken oberen Ecke der Anzeige das Symbol (((°))) angezeigt. Durch drücken der Taste
„FAST/SLOW" kann die Messrate eingestellt werden. Wird in der Anzeige das Symbol (((°)))
angezeigt ist die Messrate auf „schnell" eingestellt, befindet sich das Symbol nicht in der Anzeige ist
die Messrate auf „langsam" eingestellt.
Eine Überlastung des Gerätes bei der Zugmessung wird in der Anzeige mit „
!
Eine Überlastung des Gerätes bei der Druckmessung wird in der Anzeige mit „
!
!
Für Rückfragen steht Ihnen die PCE Group unter Tel. 0 29 03 / 976 99-0 zur Verfügung
4.3 Peak Load (Max- Last) Messung
Anschalten des Gerätes mittels der Taste „Power On „ [3-8] ( 0 = Aus ; 1 = Ein )
Einstellen der Einheit ( kg, Lb oder Newton ) [3-7]
Verbinden des Fühlerkopfes mit entsprechend aufgesetzten Adapter und dem zu messenden
Objekt in einer Linie. Üben sie keine Kraft auf das Gerät aus !
Überprüfen Sie die „Nullstellung" des Gerätes, gegebenenfalls das Gerät auf „0" stellen durch
drücken der Taste „Zero (Tara)" [3-6]
Bewegen Sie den Schalter „Peak Off/ Peak On" [3-8] in die „On"- Position
Starten der Messung durch drücken oder ziehen am Gerät, in der LCD- Anzeige wird der
maximale Wert angezeigt der während der Messung erreicht wurde
------
„ dargestellt
„ dargestellt
------
6
