V I I . P F L E G E U N D W A R T U N G
RADMUTTER

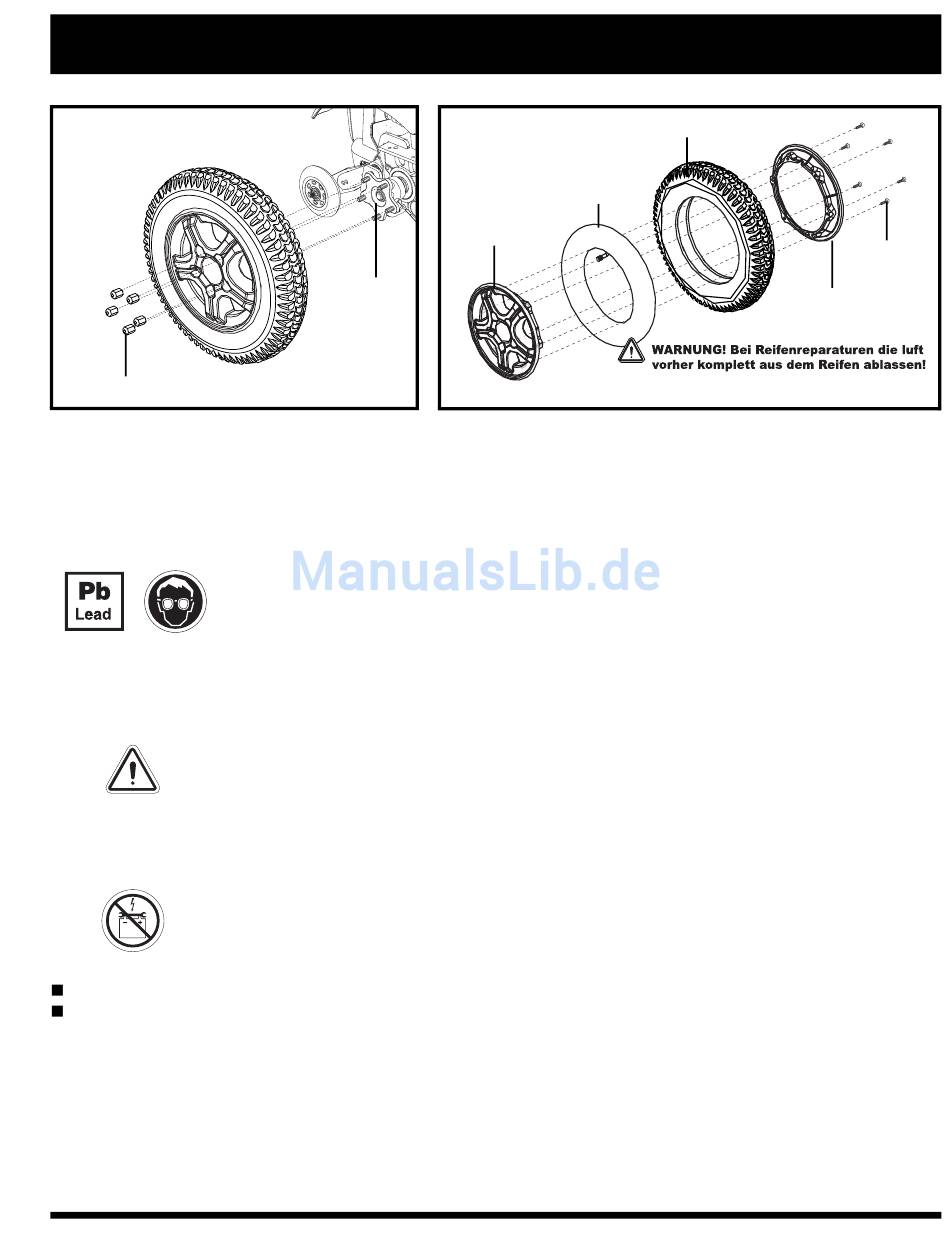

Abb. 22. 1120 RWD Euro-Antriebsrad

Batteriewechsel

Ein Schaltplan der Batterieverkabelung ist auf einem Hinweisschild auf der Batterieabdeckung dargestellt. Siehe
Abbildung 24. Die richtigen technischen Daten für die Batterie finden Sie in der Tabelle mit den technischen
Daten im „Anhang I - Technische Daten".
WICHTIG! Batteriestutzen, Pole und Zubehörteile sind bleihaltig oder beinhalten
Bleiverbindungen. Schutzen Sie Augen und Hände. Nach Arbeiten an den Batterien
stets die Hände reinigen.
WARNUNG! Die Batterie nicht auswechseln, wenn sich jemand im Sitz befindet.
WARNUNG! Die Batterien in Ihrem Elektrorollstuhl sollten nur von einem Pride-
Vertragslieferanten
ausgewechselt werden.
WARNUNG! Elektrorollstuhlbatterien sind schwer. Siehe Datentabelle. Sollten Sie
nicht in der Lage sein, soviel Gewicht zu heben, holen Sie Hilfe. Wenden Sie
ordnungsgemäße Hebemethoden an und vermeiden Sie mehr als Ihre Kapazität zu
heben.
WARNUNG! Keine alten und neuen Batterien mischen. Wenn Sie in die Situation
kommen, eine Batterie ersetzen zu müssen, dann ersetzen Sie beide Batterien. Die
empfohlenen Typen und Kapazitäten finden Sie in der Tabelle mit technischen Daten
in diesem Handbuch und in dem mit dem Batterieladegerät gelieferten Handbuch.
VERBOTEN! Werkzeuge und andere Metallgegenstände von den Batterieklemmen
fernhalten. Der Kontakt mit Werkzeugen kann einen elektrischen Schlag auslösen.
Zum Austauschen der Batterien benötigen Sie die folgenden Werkzeuge:
Metrisches/ Standard Innensechskantschlüsselsatz und Ratsche
Einstellbarer Schraubenschlüssel
Austauschen der Batterien:
1. Unterbrechen Sie die Verbindung zum Steuerpult.
2. Den manuellen Freilaufhebel für den Antriebsmodus nach hinten bzw. nach oben drücken.
3. Entfernen oder drehen Sie die Beinstützen zur Seite.
4. Die Riegel der Batterietür auf der Rückseite des Elektrorollstuhls öffnen.
5. Finden Sie die Batterieschnellverschlüsse an dem Rahmen und entfernen beide. Siehe Abbildung 24.
6. Entfernen Sie die Batterie aus dem Antriebseinheit.
1120 RWD Euro
VORDERE
FELGENHÄLFTE
RADNABE
Abb. 23. Zerlegtes Antriebsrad des 1120 RWD Euro
oder einem
www.pridemobility.com
REIFEN
SCHLAUCH
qualifizierten Techniker
SCHRAUBEN
HINTERE
FELGENHÄLFTE
gewartet oder
37
