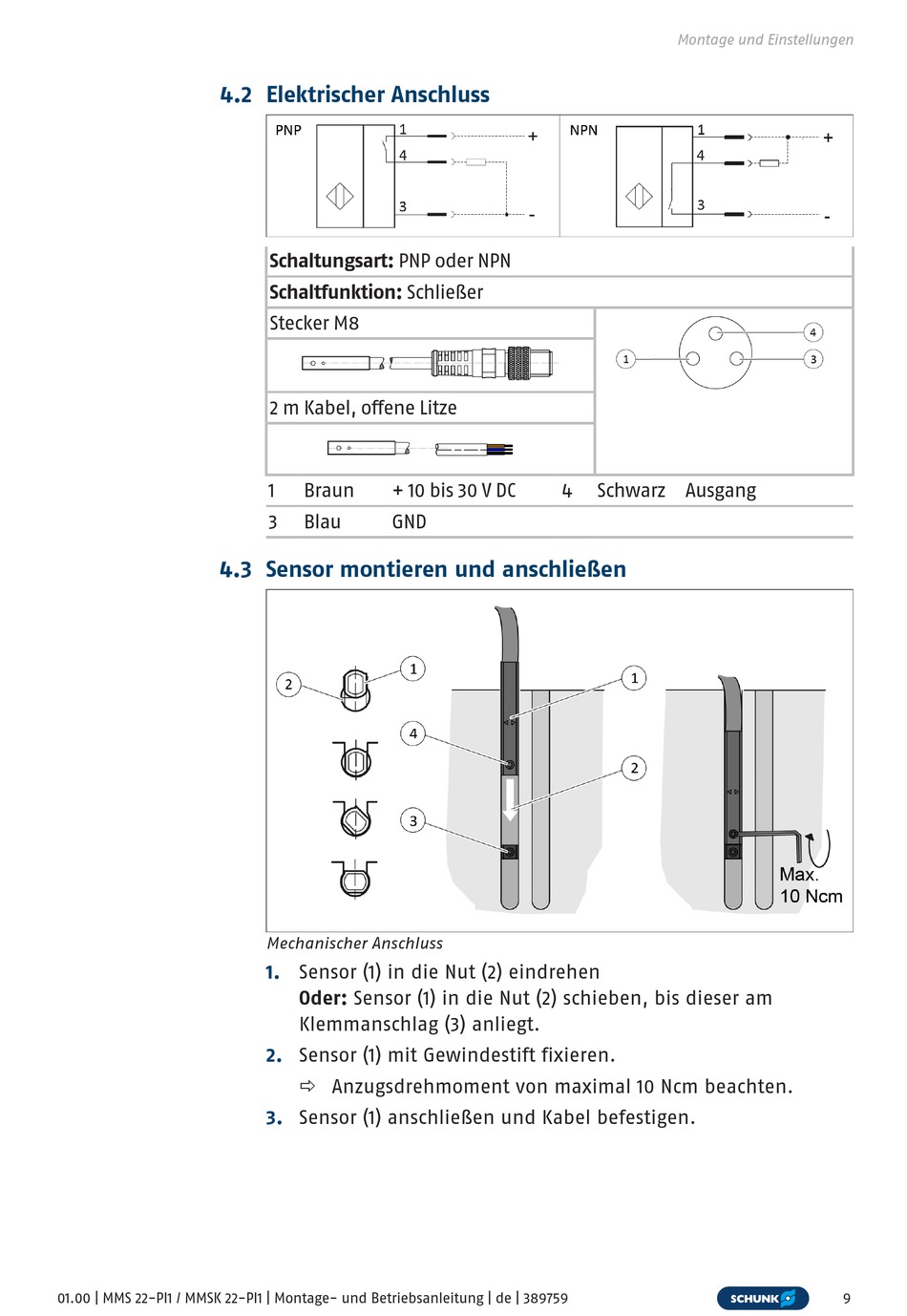

4.2 Elektrischer Anschluss

4.3 Sensor montieren und anschließen
01.00 | MMS 22-PI1 / MMSK 22-PI1 | Montage- und Betriebsanleitung | de | 389759
Schaltungsart: PNP oder NPN
Schaltfunktion: Schließer
Stecker M8
2 m Kabel, offene Litze
1 Braun + 10 bis 30 V DC
3 Blau GND
Mechanischer Anschluss
1. Sensor (1) in die Nut (2) eindrehen
Oder: Sensor (1) in die Nut (2) schieben, bis dieser am
Klemmanschlag (3) anliegt.
2. Sensor (1) mit Gewindestift fixieren.
ð Anzugsdrehmoment von maximal 10 Ncm beachten.
3. Sensor (1) anschließen und Kabel befestigen.
Montage und Einstellungen
4 Schwarz Ausgang
