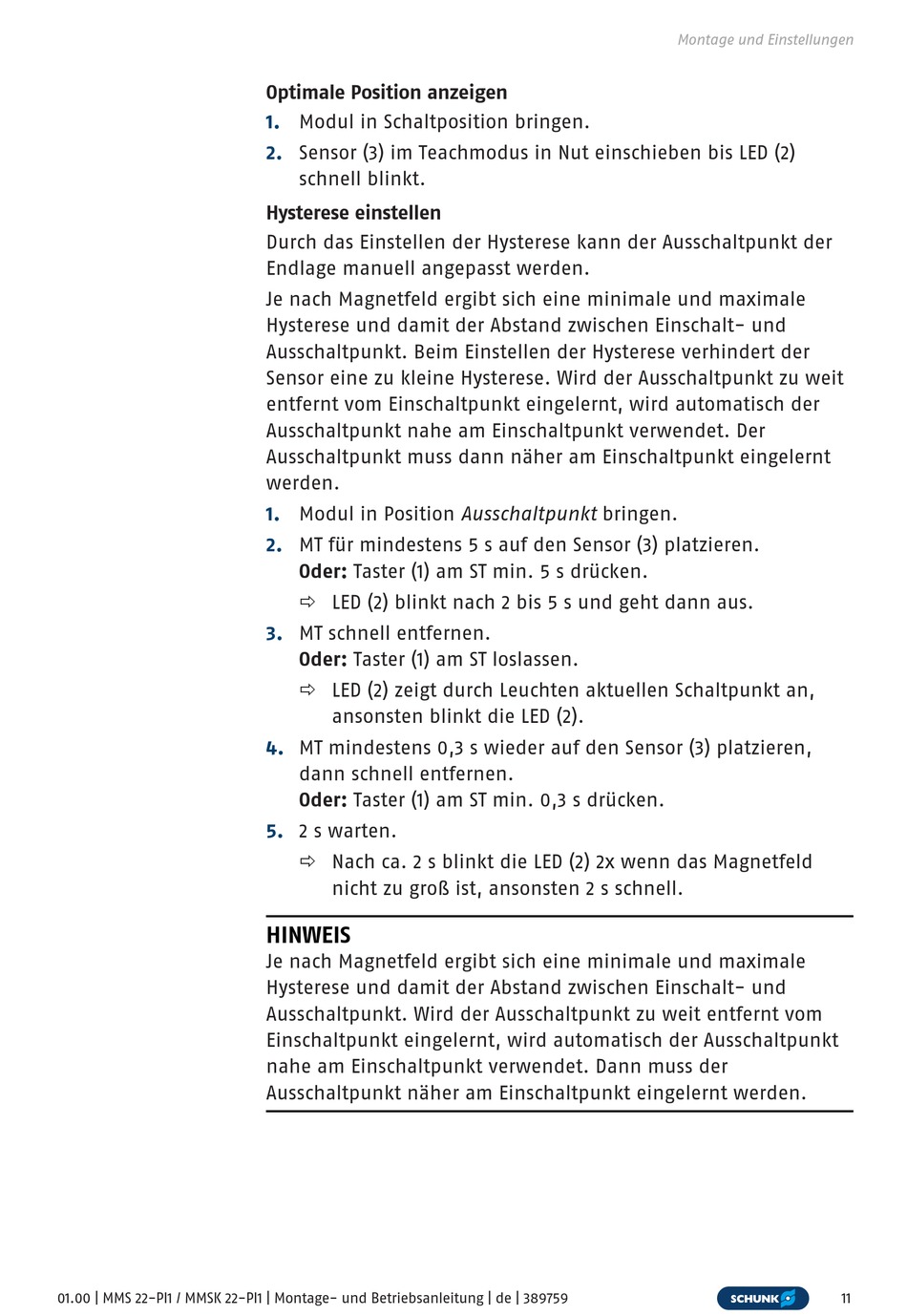

01.00 | MMS 22-PI1 / MMSK 22-PI1 | Montage- und Betriebsanleitung | de | 389759
Optimale Position anzeigen
1.
Modul in Schaltposition bringen.
2.
Sensor (3) im Teachmodus in Nut einschieben bis LED (2)
schnell blinkt.
Hysterese einstellen
Durch das Einstellen der Hysterese kann der Ausschaltpunkt der
Endlage manuell angepasst werden.
Je nach Magnetfeld ergibt sich eine minimale und maximale
Hysterese und damit der Abstand zwischen Einschalt- und
Ausschaltpunkt. Beim Einstellen der Hysterese verhindert der
Sensor eine zu kleine Hysterese. Wird der Ausschaltpunkt zu weit
entfernt vom Einschaltpunkt eingelernt, wird automatisch der
Ausschaltpunkt nahe am Einschaltpunkt verwendet. Der
Ausschaltpunkt muss dann näher am Einschaltpunkt eingelernt
werden.
1.
Modul in Position Ausschaltpunkt bringen.
2.
MT für mindestens 5 s auf den Sensor (3) platzieren.
Oder: Taster (1) am ST min. 5 s drücken.
ð LED (2) blinkt nach 2 bis 5 s und geht dann aus.
3.
MT schnell entfernen.
Oder: Taster (1) am ST loslassen.
ð LED (2) zeigt durch Leuchten aktuellen Schaltpunkt an,
ansonsten blinkt die LED (2).
4.
MT mindestens 0,3 s wieder auf den Sensor (3) platzieren,
dann schnell entfernen.
Oder: Taster (1) am ST min. 0,3 s drücken.
5.
2 s warten.
ð Nach ca. 2 s blinkt die LED (2) 2x wenn das Magnetfeld
nicht zu groß ist, ansonsten 2 s schnell.
HINWEIS
Je nach Magnetfeld ergibt sich eine minimale und maximale
Hysterese und damit der Abstand zwischen Einschalt- und
Ausschaltpunkt. Wird der Ausschaltpunkt zu weit entfernt vom
Einschaltpunkt eingelernt, wird automatisch der Ausschaltpunkt
nahe am Einschaltpunkt verwendet. Dann muss der
Ausschaltpunkt näher am Einschaltpunkt eingelernt werden.
Montage und Einstellungen
11
