Montage und Einstellungen

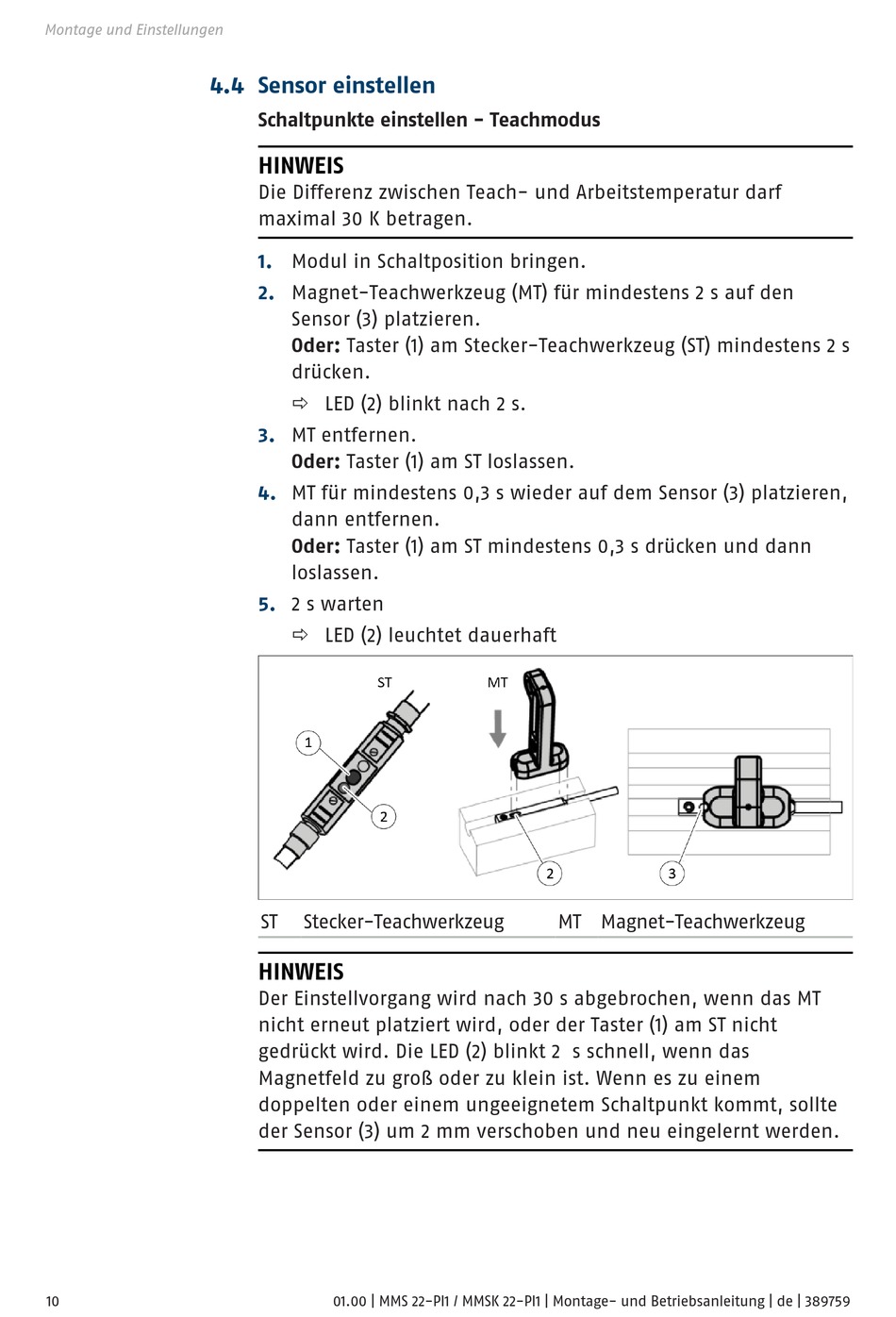

4.4 Sensor einstellen
10
Schaltpunkte einstellen - Teachmodus
HINWEIS
Die Differenz zwischen Teach- und Arbeitstemperatur darf
maximal 30 K betragen.
1.
Modul in Schaltposition bringen.
2.
Magnet-Teachwerkzeug (MT) für mindestens 2 s auf den
Sensor (3) platzieren.
Oder: Taster (1) am Stecker-Teachwerkzeug (ST) mindestens 2 s
drücken.
ð LED (2) blinkt nach 2 s.
3.
MT entfernen.
Oder: Taster (1) am ST loslassen.
4.
MT für mindestens 0,3 s wieder auf dem Sensor (3) platzieren,
dann entfernen.
Oder: Taster (1) am ST mindestens 0,3 s drücken und dann
loslassen.
5.
2 s warten
ð LED (2) leuchtet dauerhaft
ST
Stecker-Teachwerkzeug
HINWEIS
Der Einstellvorgang wird nach 30 s abgebrochen, wenn das MT
nicht erneut platziert wird, oder der Taster (1) am ST nicht
gedrückt wird. Die LED (2) blinkt 2 s schnell, wenn das
Magnetfeld zu groß oder zu klein ist. Wenn es zu einem
doppelten oder einem ungeeignetem Schaltpunkt kommt, sollte
der Sensor (3) um 2 mm verschoben und neu eingelernt werden.
01.00 | MMS 22-PI1 / MMSK 22-PI1 | Montage- und Betriebsanleitung | de | 389759
MT Magnet-Teachwerkzeug
