SCHUNK MMS-P22 Montage- Und Betriebsanleitung
Magnetschalter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK MMS-P22
Inhaltszusammenfassung für SCHUNK MMS-P22

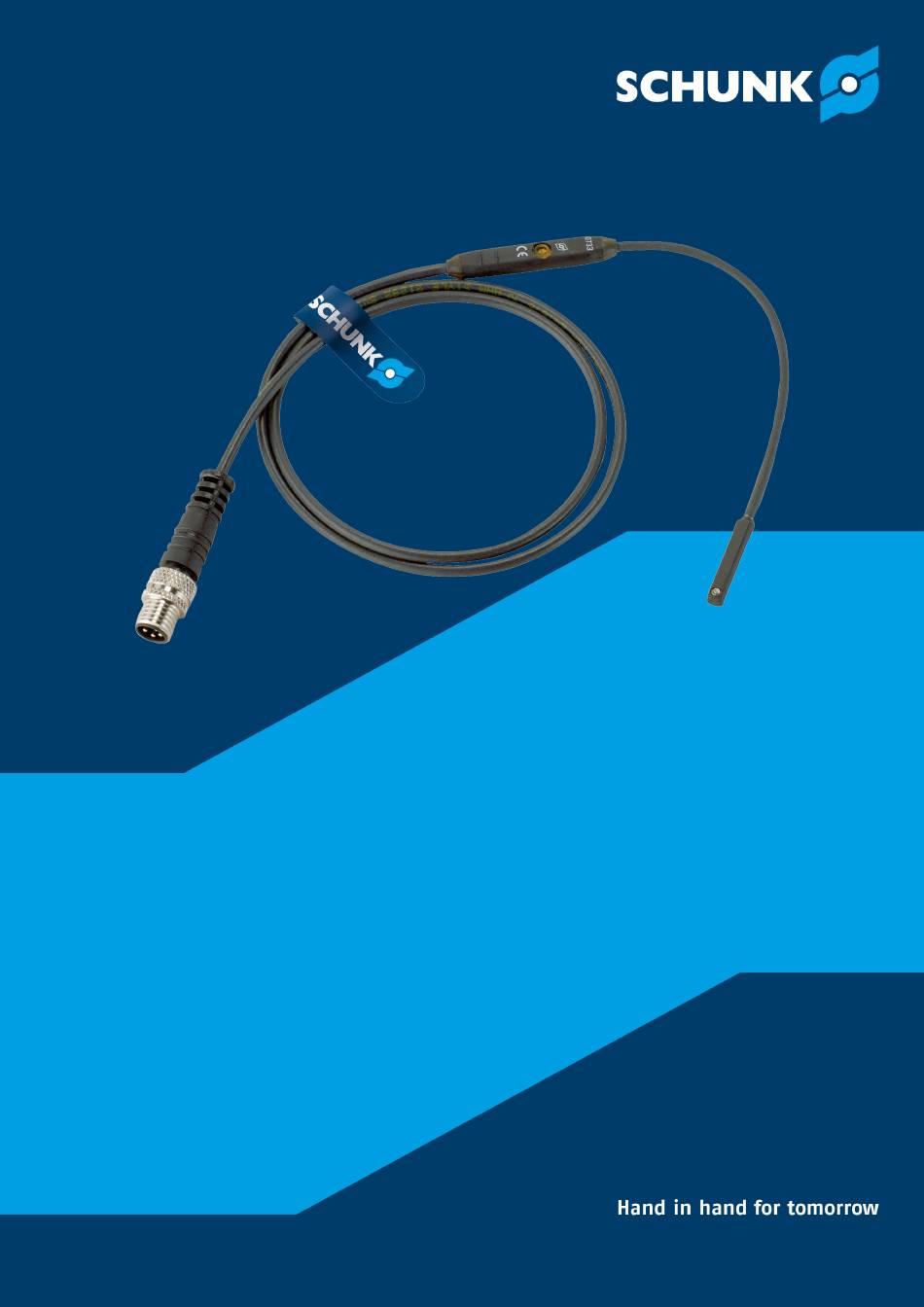

- Seite 1 Montage- und Betriebsanleitung MMS-P22 / MMSK-P22 Magnetschalter Original Betriebsanleitung...
- Seite 2 Verfügung. Fragen Sie uns und fordern Sie uns heraus. Wir lösen Ihre Aufgabe! Mit freundlichen Grüßen Ihr SCHUNK-Team Customer Management Tel. +49-7133-103-2503 Fax +49-7133-103-2189 cmg@de.schunk.com Betriebsanleitung bitte vollständig lesen und produktnah aufbewahren. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761...
-
Seite 3: Allgemein
1.1.3 Varianten Diese Anleitung gilt für folgende Varianten: MMS-P22 / MMSK-P22 MMS-P22 / MMSK-P22 -SA, mit seitlichem Kabelabgang MMS-P22 / MMSK-P22 -HD, mit Gehäuse aus Edelstahl 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 4: Gewährleistung
Beachten der Umgebungs- und Einsatzbedingungen, } 2.3 [/ 5] 1.3 Lieferumfang Der Lieferumfang beinhaltet: Magnetschalter MMS-P22 / MMSK-P22 in der bestellten Variante Montage- und Betriebsanleitung Beipack (inkl. Magnetteachwerkzeug, Identnummer 301030) 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 5: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen, können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 6: Personalqualifikation
Alle Arbeiten durch dafür qualifiziertes Personal durchführen lassen. Vor Arbeiten am Produkt muss das Personal die komplette Anleitung gelesen und verstanden haben. Landesspezifische Unfallverhütungsvorschriften und die allgemeinen Sicherheitshinweise beachten. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 7: Technische Daten
MMS-P22 / MMSK- Umgebungstemperatur [°C] Min. + 5 Max. + 55 Nennspannung [VDC] Min. Max. Schutzart IP Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 8: Montage Und Einstellungen
Der Sensor ist ein elektronisches Bauteil, welches empfindlich auf hochfrequente Störungen oder elektromagnetische Felder reagieren kann. Prüfen, ob der Abstand des Sensors zu hochfrequenten Störquellen und deren Zuleitung ausreichend ist. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 9: Elektrischer Anschluss
ð Anzugsdrehmoment von maximal 10 Ncm beachten. Sensor (1) anschließen und Kabel befestigen. Elektronik mit Kabelbindern fixieren, um das Kabel zu entlasten. ð Für die Fixierung die Rippen auf der Elektronik verwenden. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 10: Sensor Einstellen
Sensor eine zu kleine Hysterese. Wird der Ausschaltpunkt zu weit entfernt vom Einschaltpunkt eingelernt, wird automatisch der Ausschaltpunkt nahe am Einschaltpunkt verwendet. Der Ausschaltpunkt muss dann näher am Einschaltpunkt eingelernt werden. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... - Seite 11 Teach-Knopf (2) kurz drücken. ð LED 1 (1) blinkt 2x. Modul in Stellung Ausschaltpunkt für Schaltpunkt 2 bringen. Teach-Knopf (2) kurz drücken. ð LED 2 (3) blinkt 2x. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761...
-
Seite 12: Sensor Schaltet Nicht
Abstand zum Nachbarmodul auf Nachbarmodul beeinflusst. des Nachbarmoduls mindestens 10 mm vergrößern. HINWEIS Wenn die genannten Maßnahmen nicht zur Behebung des Fehlers führen: Zur Fehlerbehebung an den Service von SCHUNK wenden. 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 13: Konformitätserklärung
Anforderungen an Näherungssensoren mit Analogausgang (IEC 60947-5-7:2003) Unterzeichnet für und im Namen von: SCHUNK SE & Co. KG Lauffen/Neckar, September 2023 i.V. Nico Peper;Director Software and Electronics;Technology & Innovation 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... -
Seite 14: Information Zur Rohs-Richtlinie, Reach- Verordnung Und Zu Besonders Besorgniserregenden Inhaltsstoffen (Svhc)
Informationen über Stoffe in Erzeugnissen" nach und führt betroffene Komponenten und verwendete Stoffe in einer Übersicht unter schunk.com\SVHC auf. Lauffen/Neckar, September 2023 Dr.-Ing. Manuel Baumeister, Head of Systems Engineering, Technology & Innovation 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761... - Seite 15 01.00 | MMS-P22 / MMSK-P22 | Montage- und Betriebsanleitung | de | 0389761...
- Seite 16 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 Fax +49-7133-103-2399 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
