IC-KP-*
Installation
Das Gerät arbeitet mit folgenden Parametern (fest eingestellt):
8 Datenbits
■
1 Startbit
■
1 Stoppbit
■
keine Parität
■
Die Schnittstelle RS 232 schließen Sie über eine 4-polige M12-Buchse an. Den
Schirm des Kabels müssen Sie im Anschlussstecker auf das Steckergewinde
auflegen.
1
4
3

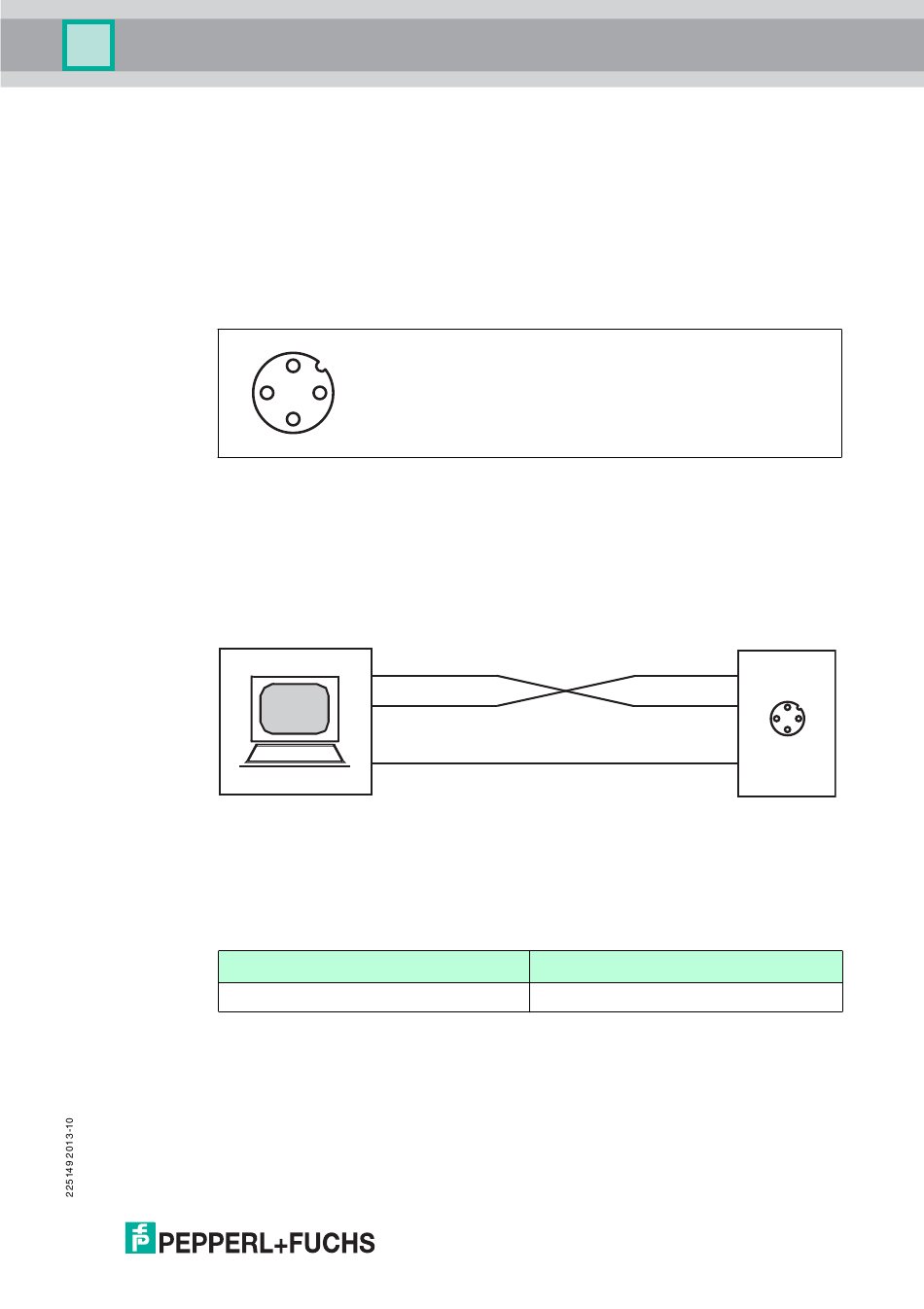

Pinbelegung der M12-Buchse für RS 232
1 NC
2 RxD
3 GND
4 TxD
Host-PC
Übertragungsraten, Leitungslängen und Leitungstypen
Die maximale Kabellänge zwischen der Auswerteeinheit und dem
übergeordneten Rechner hängt von der Datenrate und dem Störpegel ab. Wir
empfehlen Ihnen als Richtwert:
Standard
RS232
2
RxD
TxD
GND
RxD
TxD
GND
max. Kabellänge
15 m
1
4 2
3
IC-KP-R2-V1
