IC-KP-*
Installation
3.2.4
Anschlusshinweise zum PROFIBUS
IC-KP-B6-2V15B:
Die Datenleitungen RxD/TxD-P und RxD/TxD-N werden auch als A- und B-
Leitungen bezeichnet. Beim PROFIBUS gibt es keine Vorschrift, welche
Aderfarbe der Datenleitung Sie an welche Klemme anschließen müssen. Die
Aderfarbe muss aber innerhalb der gesamten Anlage einheitlich sein. Wenn Sie
ein Übertragungskabel mit roten und grünen Adern verwenden, empfehlen wir
Ihnen folgende Zuordnung:
RxD/TxD-N (A-Leitung):
RxD/TxD-P (B-Leitung):

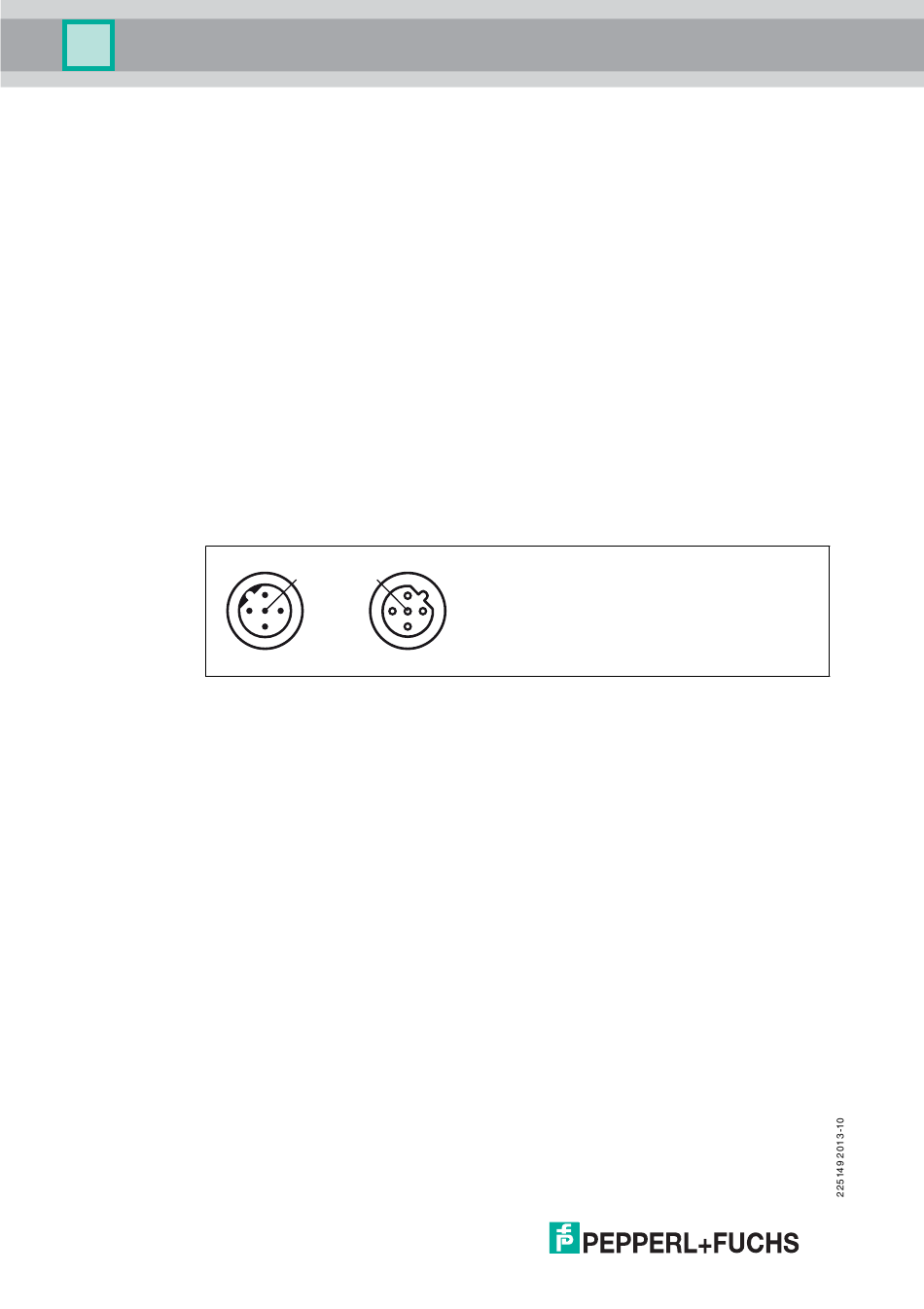

Der Anschluss des PROFIBUS-DP erfolgt über eine B-codierte M12-Buchsen
und einen B-codierten M12-Stecker. Der letzte Teilnehmer am Bus ist mit dem
Abschlusswiderstand ICZ-TR-V15B an der abgehenden Buchse zu terminieren.
Der Schirm ist über die Rändelmutter der Steckverbindung mit der IDENTControl
verbunden.
2
Pin
1
2
3
4
5
IC-KP-B6-SUBD:
Die Datenleitungen RxD/TxD-P und RxD/TxD-N werden auch als A- und B-
Leitungen bezeichnet. Beim PROFIBUS gibt es keine Vorschrift, welche
Aderfarbe der Datenleitung Sie an welche Klemme anschließen müssen. Die
Aderfarbe muss aber innerhalb der gesamten Anlage einheitlich sein. Wenn Sie
ein Übertragungskabel mit roten und grünen Adern verwenden, empfehlen wir
Ihnen folgende Zuordnung:
RxD/TxD-N (A-Leitung):
RxD/TxD-P (B-Leitung):
Der Anschluss des PROFIBUS DP erfolgt über eine 9-polige Sub-D-Buchse.
14
1
1
5
5
4
4
3
3
Belegung Stecker
NC
RxD/TxD-N
NC
RxD/TxD-P
NC
grün
rot
2
grün
rot
Belegung Buchse
VP
RxD/TxD-N
DGND
RxD/TxD-P
NC
