Ultraschall Doppelblech-Erkennung UDCM-30GM-085-...
Bild 4.2:
Für eine einwandfreie Funktion der Doppelblech-Erkennung müssen die
Sensorköpfe im senkrechten Winkel zum Blech ausgerichtet werden, sie-
he Bild 4.1.
Das Blech wird in einem Abstand von a = 20 mm ... 30 mm über den Sen-
der geführt, siehe Bild 4.1.
Zur Vermeidung von Staubablagerungen erfolgt die Montage des Sen-
ders unten, so dass der Sender immer nach oben abstrahlt. Durch das Ul-
traschall-Signal wird ein Selbstreinigungseffekt bewirkt. Die Befestigung
der Sensorköpfe erfolgt mit den beiliegenden Muttern.
Die Schallkeule muss durch das Blech vollständig abgedeckt sein. Das
heißt, die Sensorköpfe müssen mindestens b = 75 mm vom seitlichem
Rand eines Blechs entfernt montiert werden (siehe Bild 4.1). Die Durch-
laufrichtung des Blechs ist unerheblich.
4.1
Vermeidung von Mehrfachreflexionen
Die Ultraschall-Doppelblech-Erkennung arbeitet mit hohen Schallpegeln.
Dies ist für die sichere Erfassung unterschiedlich starker Bleche mit Stär-
ken von bis zu ca. 3 mm notwendig. Durch diese Eigenschaft ist jedoch
die Möglichkeit der indirekten Schallausbreitung gegeben. Es ist bei der
Installation der UDCM darauf zu achten, dass das Ultraschallsignal das
zu erfassende Blech nicht durch Mehrfachreflexionen umgehen kann.
Eine Möglichkeit hierfür ist gegeben, wenn größere Flächen zur Schallre-
flexion quer zur Ausbreitungsrichtung des Schalls zur Verfügung stehen.
Dies kann durch ungeeignete Haltevorrichtungen siehe Bild 4.3 oder
durch flächenhafte Baugruppen anlagenseitig siehe Bild 4.4 der Fall sein.
Im Falle anlagenseitiger reflektierender Baugruppen, müssen diese ent-
weder mit Schall absorbierendem Material beklebt werden oder ein ande-
rer Montageort für die UDCM gewählt werden.
Eine ideale Montagevorrichtung stellt die Montagehilfe MH-UDB02 dar.

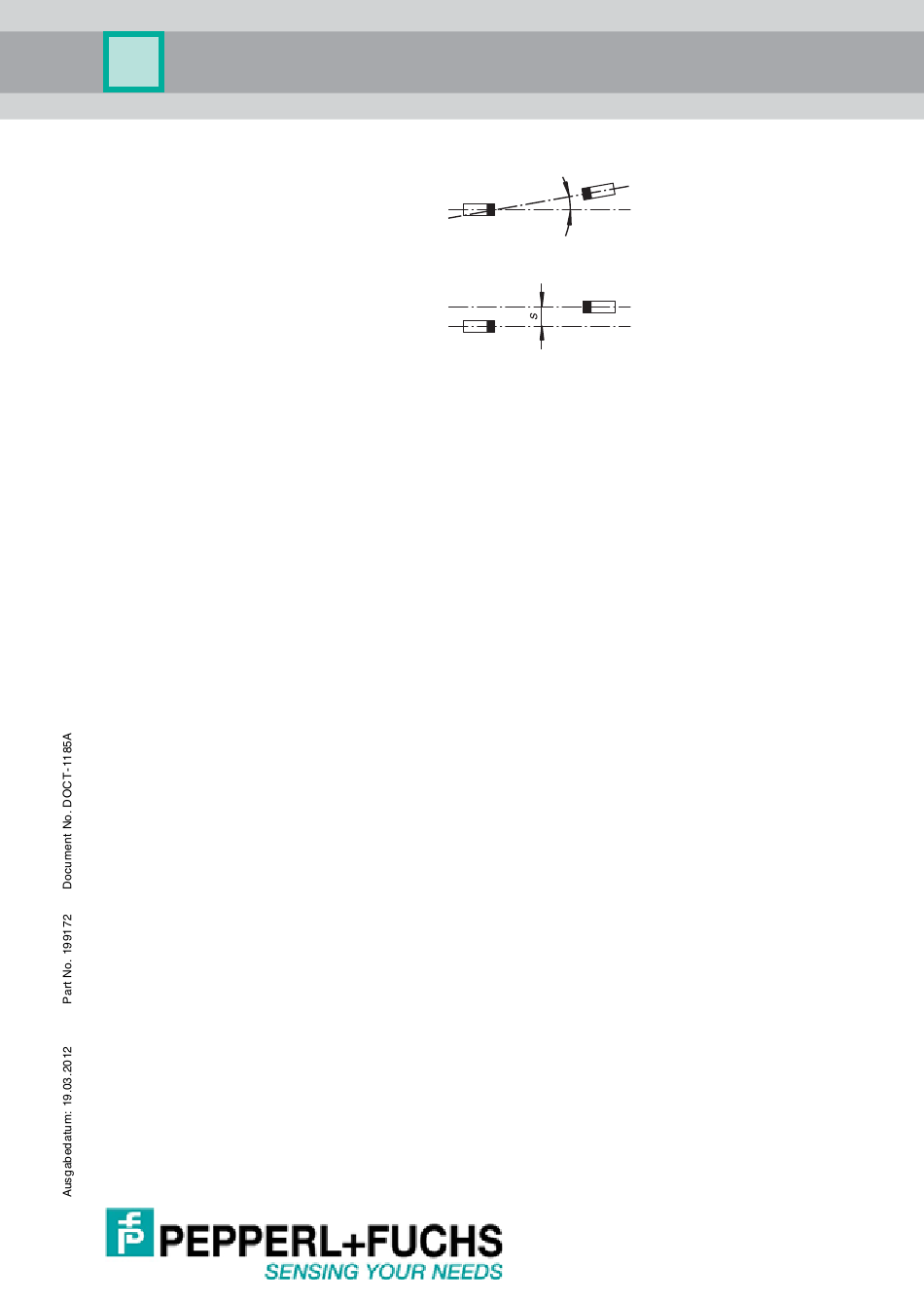

Winkelversatz
α < +/- 1˚
Sensorversatz
s < +/- 1 mm
Max. zulässiger Versatz der Sensorköpfe
Montage und Ausrichtung
α
5
