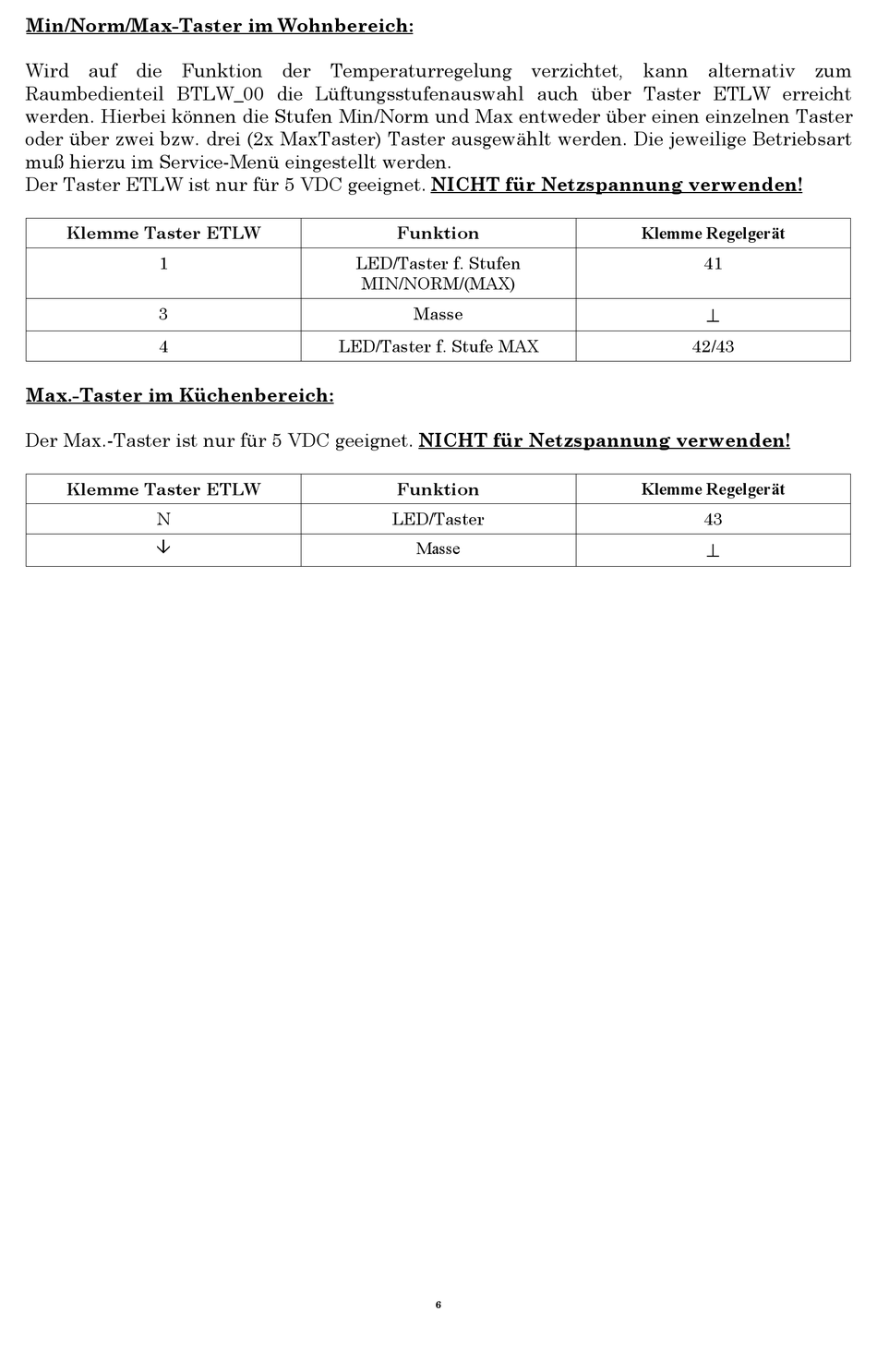

Min/Norm/Max-Taster im Wohnbereich:
Wird auf die Funktion der Temperaturregelung verzichtet, kann alternativ zum
Raumbedienteil BTLW_00 die Lüftungsstufenauswahl auch über Taster ETLW erreicht
werden. Hierbei können die Stufen Min/Norm und Max entweder über einen einzelnen Taster
oder über zwei bzw. drei (2x MaxTaster) Taster ausgewählt werden. Die jeweilige Betriebsart
muß hierzu im Service-Menü eingestellt werden.
Der Taster ETLW ist nur für 5 VDC geeignet. NICHT für Netzspannung verwenden!
Klemme Taster ETLW
1
3
4
Max.-Taster im Küchenbereich:
Der Max.-Taster ist nur für 5 VDC geeignet. NICHT für Netzspannung verwenden!
Klemme Taster ETLW
N
Funktion
LED/Taster f. Stufen
MIN/NORM/(MAX)
Masse
LED/Taster f. Stufe MAX
Funktion
LED/Taster
Masse
6
Klemme Regelgerät
41
42/43
Klemme Regelgerät
43
