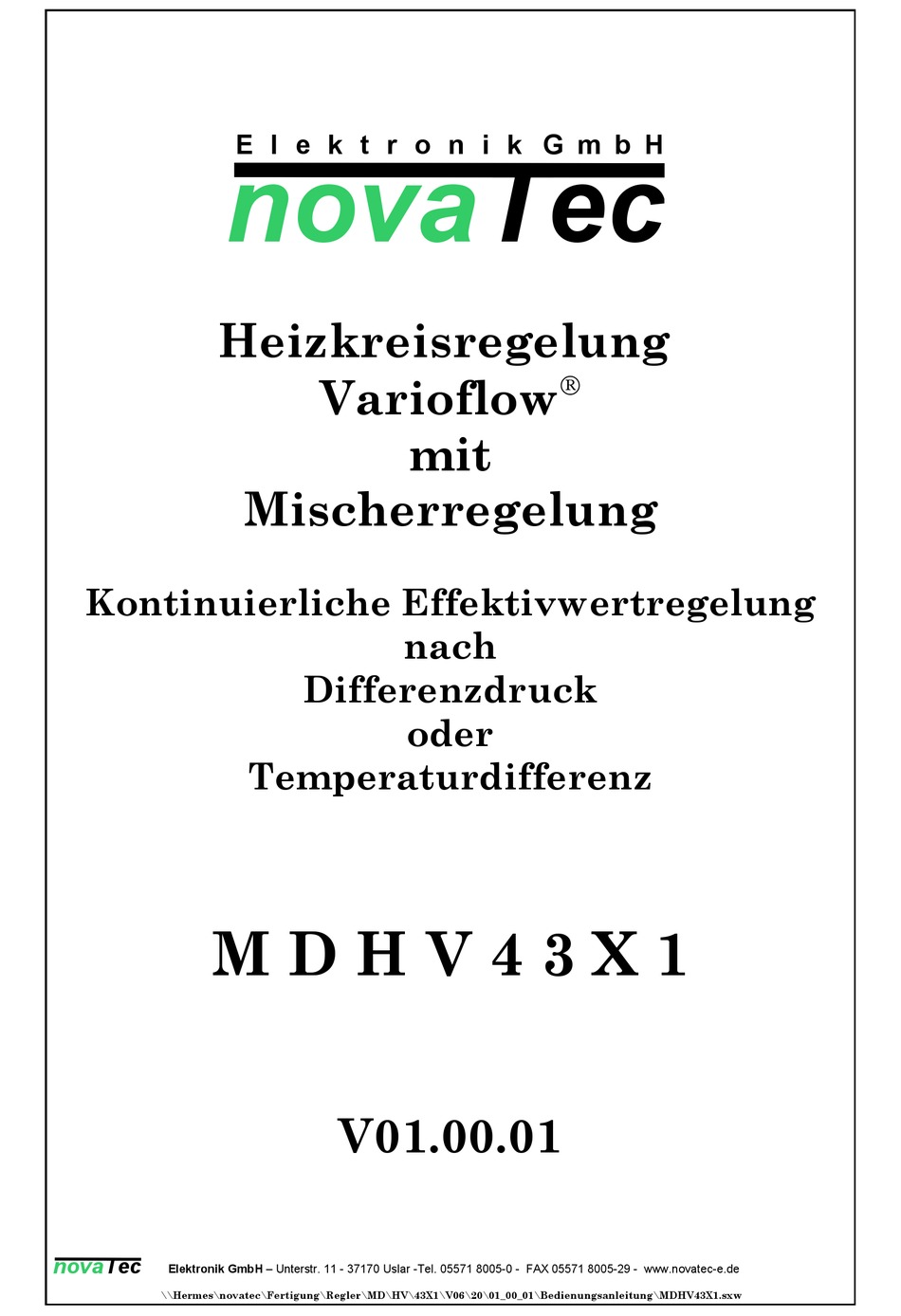

E l e k t r o n i k G m b H
novaTec
Heizkreisregelung
Varioflow
mit
Mischerregelung
Kontinuierliche Effektivwertregelung
nach
Differenzdruck
oder
Temperaturdifferenz
M D H V 4 3 X 1
V01.00.01
E l e k t r o n i k G m b H
novaTec
Elektronik GmbH – Unterstr. 11 - 37170 Uslar -Tel. 05571 8005-0 - FAX 05571 8005-29 - www.novatec-e.de
\\Hermes\novatec\Fertigung\Regler\MD\HV\43X1\V06\20\01_00_01\Bedienungsanleitung\MDHV43X1.sxw
Werbung
Verwandte Anleitungen für NovaTec MDHV43X1
Inhaltszusammenfassung für NovaTec MDHV43X1
- Seite 1 M D H V 4 3 X 1 V01.00.01 E l e k t r o n i k G m b H novaTec Elektronik GmbH – Unterstr. 11 - 37170 Uslar -Tel. 05571 8005-0 - FAX 05571 8005-29 - www.novatec-e.de \\Hermes\novatec\Fertigung\Regler\MD\HV\43X1\V06\20\01_00_01\Bedienungsanleitung\MDHV43X1.sxw...
- Seite 2 Stand: 24.09.2009 Geräte-Version: 06.20.01.00.01...
- Seite 3 Montage- und Bedienungsanleitung E l e k t r o n i k G m b H novaTec M D H V 4 3 X 1 Heizkreisregler Varioflow mit kontinuierlicher Effektivwertregelung nach Druck- oder Temperaturdifferenz für eine stufige oder, über 0..10V, steuerbare E-Pumpe und Mischerregelung für einen 230V-3-Punkt-Stellantrieb.
- Seite 4 Wärmeleitpaste in die Tauchhülse einzuschieben. Bei den LogoTherm - Pumpenbaugruppen sind die vorgerüsteten Tauchhülsen zu verwenden. Bei Montage als schneller Tauchfühler ist die novaTec FVVA- Fühlerverschraubung (1/2“A, flachdichtend) zu verwenden. Den Außenfühler an der Nordwand des Gebäudes an einer wind- und regengeschützten Stelle in ca.
- Seite 5 Öffner Masse (bn) Schließer RxData (gn) Mittenkontakt TxData (ws) +5V (gb) Relaisausgang nicht belegt nicht belegt nicht belegt (1) nur mit novaTec RS232-Datenkabel (2) für 4..20 mA Differenzdrucksensor (3) nur für gleitenden Betrieb (4) potentialfreie Fehlermeldung an externe Geräte...
- Seite 6 3. Funktionsbeschreibung Was bedeutet kontinuierliche Effektivwertregelung nach Druck- oder Temperaturdifferenz ? Die Regelung setzt immer nur die größere der beiden aus Druck- bzw. Temperaturdifferenz parallel berechneten Pumpenleistungen als Ausgangswert an die Heizkreispumpe. Dieses Verfahren ermöglicht eine kontinuierliche Berechnung der benötigten Effektiv- Pumpenleistung.
- Seite 7 Analogausgang: Liefert ein Signal von 0..10V (max. 10mA / =>0..100%) zur Leistungssteuerung einer E-Pumpe Fehlermeldung: Wird für mehr als 5 Minuten kein Druck im System gemessen (Druck < 5%), leuchtet die rote LED und das Fehler-Relais zieht Datenausgang: Wenn das Gerät mit einem Datenausgang ausgestattet ist, besteht Möglichkeit alle...
- Seite 8 4. Bedienfunktionen und Einstellungen Anzeigewert : Hydraulik: Funktion: Wertebereich : T VL T VL Temp. Heizkreis, Vorlauf -20.0 .. 120.0°C T RL Temp. Heizkreis, Rücklauf -20.0 .. 120.0°C T RL Außentemperatur -20.0 .. 120.0°C T Aussen T Soll T VL Vorlauftemp.
- Seite 9 5. Erläuterungen Sollwert-Menü: Mindestdruck Pumpe wird entsprechend dp min: erforderlichen Mindestversorgung des Heizkreises eingestellt. Dabei sollten auch bei einer optimal ausgelegten Anlage 25% nicht unterschritten werden. Bei Naßläuferpumpen mit externem Umrichter, mit 0..10V-Eingang, sind 35% nicht zu unterschreiten. Bei Anlagen mit schlechtem hydraulischen Abgleich ist ein entsprechend größerer Mindestdruck zu wählen.
- Seite 10 Referenz-Menü: RS232 Int: Wenn das Gerät mit einem Datenausgang ausgestattet ist, können die Soll- und Istwerte in wählbaren Zeitintervallen auf eine RS232 PC-Schnittstelle geschrieben werden. Pulszeit: Die Pulszeit der Ansteuerung sollte nur verändert werden, wenn das Laufverhalten der Pumpe problematisch ist und starke Geräusche oder mechanische Schwingungen auftreten.
