NOVATEK-ELECTRO GmbH
Intelligente Industrieelektronik
Vor der Verwendung des Produkts lesen Sie bitte sorgfältig die Bedienungsanleitung.
Vor dem Anschluss des Gerätes an das Stromnetz muss man dieses im Verlauf von zwei Stunden auf die
Betriebsbedingungen einrichten.
Zur Reinigung des Gerätes dürfen keine Schleifmittel oder organischen Stoffe (Spiritus, Benzin, Lösungsmittel
usw.) benutzt werden.
ES IST VERBOTEN, DAS GERÄT SELBSTTÄTIG ZU ÖFFNEN UND ZU REPARIEREN!
Die Gerätekomponenten können unter Netzspannung stehen.
ES IST VERBOTEN, DIE ZU AUSRÜSTUNG ZU ÖFFNEN UND ZU REPARIEREN, WENN DIESE
ANDEN AUSGANGSKONTAKTEN DES GERÄTES ANGESCHLOSSEN IST.
ES IST VERBOTEN, DAS GERÄT BEI HOHER FEUCHTIGKEIT ZU BETREIBEN.
ES IST VERBOTEN, DAS GERÄT MIT MECHANISCHEN GEHÄUSESCHÄDIGUNGEN ZU
BETREIBEN.
INS GERÄT DARFKEIN WASSER GELANGEN!
ACHTUNG! DAS GERÄT IST FÜR DIE UMSCHALTUNG DER BELASTUNG BEI DEN KURZSCHLÜSSEN
NICHT VORBESTIMMT. DESHALB SOLL DIE EINRICHTUNG IM NETZ, DAS MIT DEM AUTOMATISCHEN
SCHALTER GESCHÜTZT IST (DER SCHUTZVORRICHTUNG) MIT DEM STROM DER ABSCHALTUNG NICHT
MEHR ALS 10 AMPERE UND DER KLASSE В BETRIEBEN WERDEN.
Das Einhalten der Betriebsvorschriften gewährleistet einen sicheren Betrieb des Gerätes.

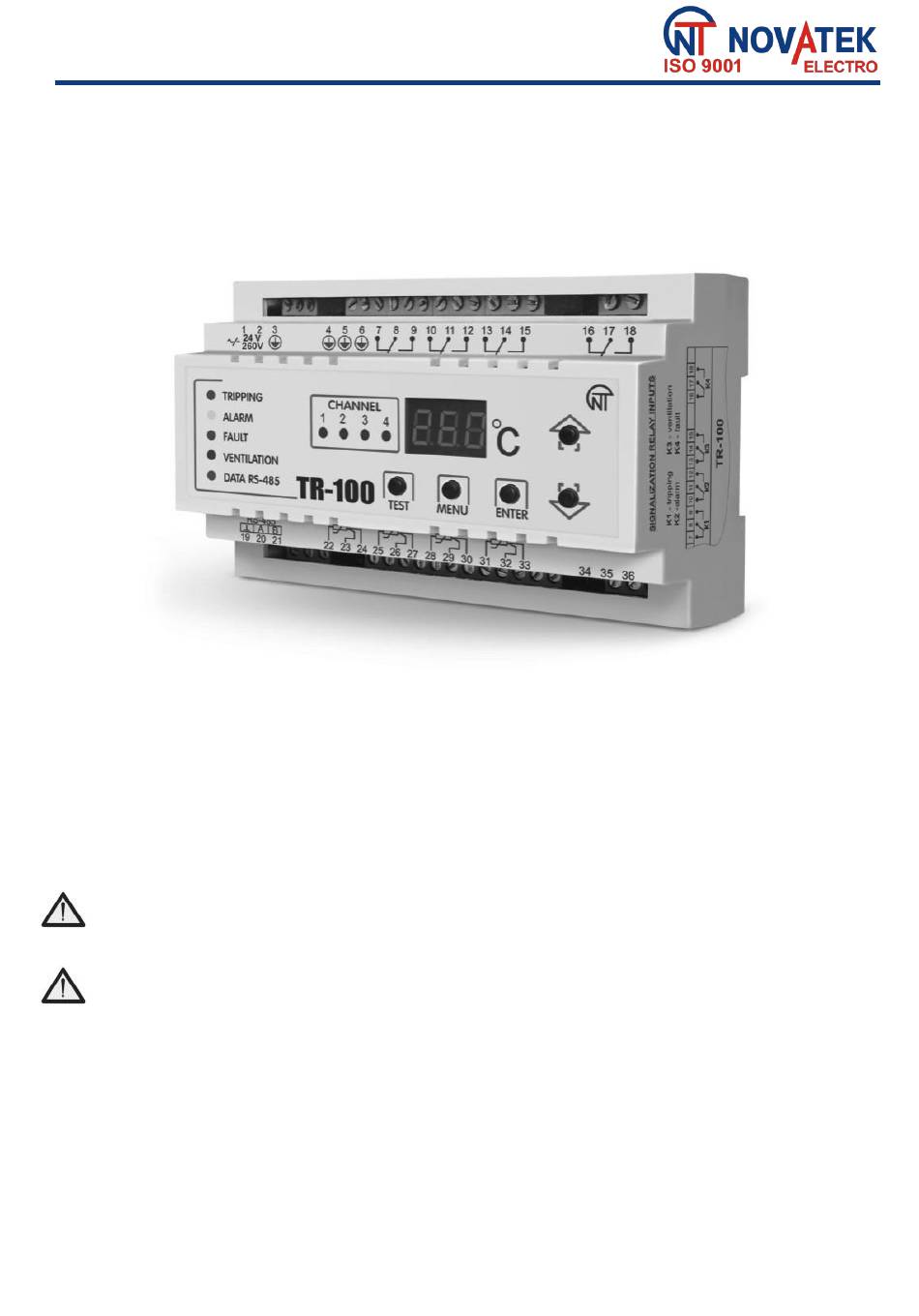

DIGITAL-TEMPERATURRELAIS
TR-100
BEDIENUNGSANLEITUNG
www.novatek-electro.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NovaTec TR-100
Inhaltszusammenfassung für NovaTec TR-100
- Seite 1 NOVATEK-ELECTRO GmbH Intelligente Industrieelektronik DIGITAL-TEMPERATURRELAIS TR-100 BEDIENUNGSANLEITUNG Vor der Verwendung des Produkts lesen Sie bitte sorgfältig die Bedienungsanleitung. Vor dem Anschluss des Gerätes an das Stromnetz muss man dieses im Verlauf von zwei Stunden auf die Betriebsbedingungen einrichten. Zur Reinigung des Gerätes dürfen keine Schleifmittel oder organischen Stoffe (Spiritus, Benzin, Lösungsmittel usw.) benutzt werden.
-
Seite 2: Beschreibung Und Wirkungsweise
Drehstrom-Trocken-Transformatoren mit zusätzlicher Temperaturüberwachung des Kerns oder der Umgebung Motoren und Generatoren. Das Gerät TR-100 hat eine universelle Stromversorgung und kann eine beliebige Spannung von 24 bis 260 V unabhängig der Polarität nutzen. Als Temperatursensoren können mit dem Gerät TR-100 folgende Sensortypen genutzt werden: ... - Seite 3 10 A 2500 VA 440 V Das Gerät TR-100 entspricht den Anforderungen von: IEC 60947-1:2004, ІDТ; ІEC 60947-6-2:1992, ІD; CISPR 11:2004, IDT; IEC 61000-4-2:2001, IDT Es sindkeine Schadstoffe in der die höchstzulässige Konzentration überschreitenden Menge vorhanden. 1.2.2 Das Aussehen und die Abmessungen des Gerätes sind in Abbildung 1 angegeben.
-
Seite 4: Vorbereitung Des Gerätes Tr-100 Zum Betrieb
Temperatursensoren von den Temperaturrelais TP-100 abgeschaltet werden. 2.1.2 Das Gerät TR-100 ist entsprechend der Abbildung 2 anzuschließen. Die Gehäuse vom Gerät TP-100 hat die Isolation der 2. Klasse und erfordert keine Erdung. Die Klemme 3, 4, 5 und 5 sind für den Anschluss der Erdung im Fall, wenn die Gerätanzeigen durch die Störungen auf Messeleitungen oder inneren Elemente des Gerätes TP-100 nicht korrekt sind, und deren Einfluss... -
Seite 5: Steuerung Des Gerätes Tr-100
Der Eingang in die Parameteränderung erfolgt mittels Taste Zur Rückkehrins Menü dient die Taste Wenn im Verlauf von 20 Sekundenkeine Taste betätigt wird, geht das Gerät TR-100 in den Ausgangszustand über. Im Modus der Parameterdurchsichtist eine Parameteränderung unmöglich. 2.2.1.2 Änderung der Parameter Für die Änderung der Parameter mussdie Taste... -
Seite 6: Prüfung Des Gerätes Tr-100
Dabei leuchtenalle Lichtdioden für 2 Sekunden. Falls mindestens ein Anzeiger Die Taste nicht funktioniert, wird das Gerät TR-100 als fehlerhaft erkannt und mussrepariert werden. Während der Prüfung der Indizierung setzt das Gerät TR-100 den normalen Betrieb fort. -
Seite 7: Eeprom-Ausfall
- 7 - Ausfallindizierung wird bei Geräte- oder Sensorausfall eingeschaltet. Bei Ausfall eines der Temperatursensoren, die ans Gerät TR-100 angeschlossen sind, beginnen die Anzeiger "TRIPPING", "ALARM" und "FAULT" (Positionen 1, 2, 3, ), und der weitere Betrieb des Gerätes Abbildung 1) zu blinken. Auf der Anzeige erscheintder Ausfallcode ( hängt vom Parameter... - Seite 8 1 – der Usersieht die Temperatur manuell durch. 0x11E Anzeigemodus 2 – das Gerät TR-100 zeigt nacheinander mit dem Intervall von 4 s die Temperatur der eingeschalteten Sensoren an. Test der Ausgangsrelais des Gerätes TR-100: 0 – Trennungsrelais prüfen 1 –...
- Seite 9 Parameter Temperaturmessbereich (von –40 bis +240 °C) Das Gerät TR-100 hat die Möglichkeit, Abreißen oder Kurzschlüsse der Messlinien zu ermitteln. 2.2.8.2 Sensortyp PT1000 Platinsensor mit dem nominalen Widerstand von 1000 Ω bei 0 ºС; bei der Benutzung der Sensoren dieses Typs beträgt der Messfehler einen Wert von ±2 °С.
- Seite 10 Das Gerät TR-100 ermöglicht, den Datenaustausch mit externer Einrichtung über eine serielle Schnittstelle nach dem MODBUS-Protokoll durchzuführen (siehe Anleitung für TR-100-MODBUS-Programmierung). Die Software zur Anzeige über denaktuellen Zustand des Gerätes TR-100 auf dem Bildschirm des PC kann von angegebener WEB-Seite (s. unten) heruntergeladen werden: www.novatek-electro.com (im Abschnitt "Produktion"...
-
Seite 11: Fernsteuerung Der Lastrelais Bei Einstellung Des Parameters
Ventilator-Relais 0x0000 – Relais ist ausgeschaltet. Steuerregister des 0x206 Integer 0x0001 – Relais ist eingeschaltet. Ausfallrelais 2.2.9.1 Fernsteuerung der Lastrelais = 2 (Tabelle 3) wird das Gerät TR-100 inden Modus der Fernsteuerung der Bei Einstellung des Parameters ТР -100 NOVATEK-ELECTRO... -
Seite 12: Betriebsdauer, Lagerungszeit Und Gewährleistungen Des Herstellers
Klemmen des Gerätes sowie das(Nicht-) Vorhandensein von Spalten und Rissen am Gehäuse geprüft werden. BETRIEBSDAUER, LAGERUNGSZEIT UND GEWÄHRLEISTUNGEN DES HERSTELLERS Die Betriebsdauer des Gerätes TR-100 beträgt 15 Jahre. Nach dem Ablauf der Betriebsdauer ist sich an den Hersteller zu wenden.
