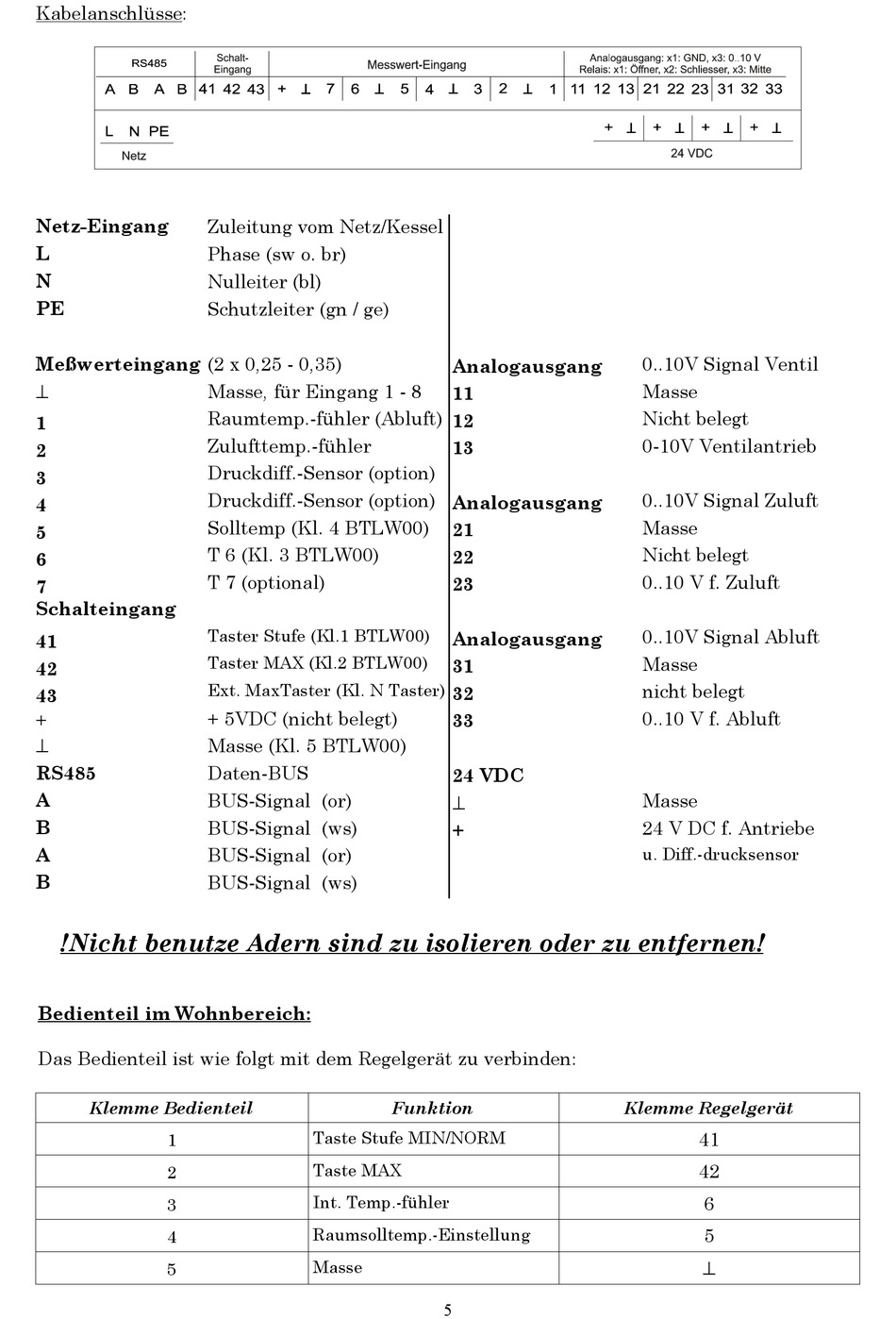

Kabelanschlüsse:
Netz-Eingang
L
N
PE
Meßwerteingang (2 x 0,25 - 0,35)
1
2
3
4
5
6
7
Schalteingang
41
42
43
RS485
A
B
A
B
!Nicht benutze Adern sind zu isolieren oder zu entfernen!
Bedienteil im Wohnbereich:
Das Bedienteil ist wie folgt mit dem Regelgerät zu verbinden:
Klemme Bedienteil
1
2
3
4
5
Zuleitung vom Netz/Kessel
Phase (sw o. br)
Nulleiter (bl)
Schutzleiter (gn / ge)
Masse, für Eingang 1 - 8
Raumtemp.-fühler (Abluft) 12
Zulufttemp.-fühler
Druckdiff.-Sensor (option)
Druckdiff.-Sensor (option) Analogausgang
Solltemp (Kl. 4 BTLW00)
T 6 (Kl. 3 BTLW00)
T 7 (optional)
Taster Stufe (Kl.1 BTLW00)
Taster MAX (Kl.2 BTLW00)
Ext. MaxTaster (Kl. N Taster)
+ 5VDC (nicht belegt)
Masse (Kl. 5 BTLW00)
Daten-BUS
BUS-Signal (or)
BUS-Signal (ws)
BUS-Signal (or)
BUS-Signal (ws)
Taste Stufe MIN/NORM
Taste MAX
Int. Temp.-fühler
Raumsolltemp.-Einstellung
Masse
Analogausgang
11
13
21
22
23
Analogausgang
31
32
33
24 VDC
+
Funktion
5
0..10V Signal Ventil
Masse
Nicht belegt
0-10V Ventilantrieb
0..10V Signal Zuluft
Masse
Nicht belegt
0..10 V f. Zuluft
0..10V Signal Abluft
Masse
nicht belegt
0..10 V f. Abluft
Masse
24 V DC f. Antriebe
u. Diff.-drucksensor
Klemme Regelgerät
41
42
6
5
