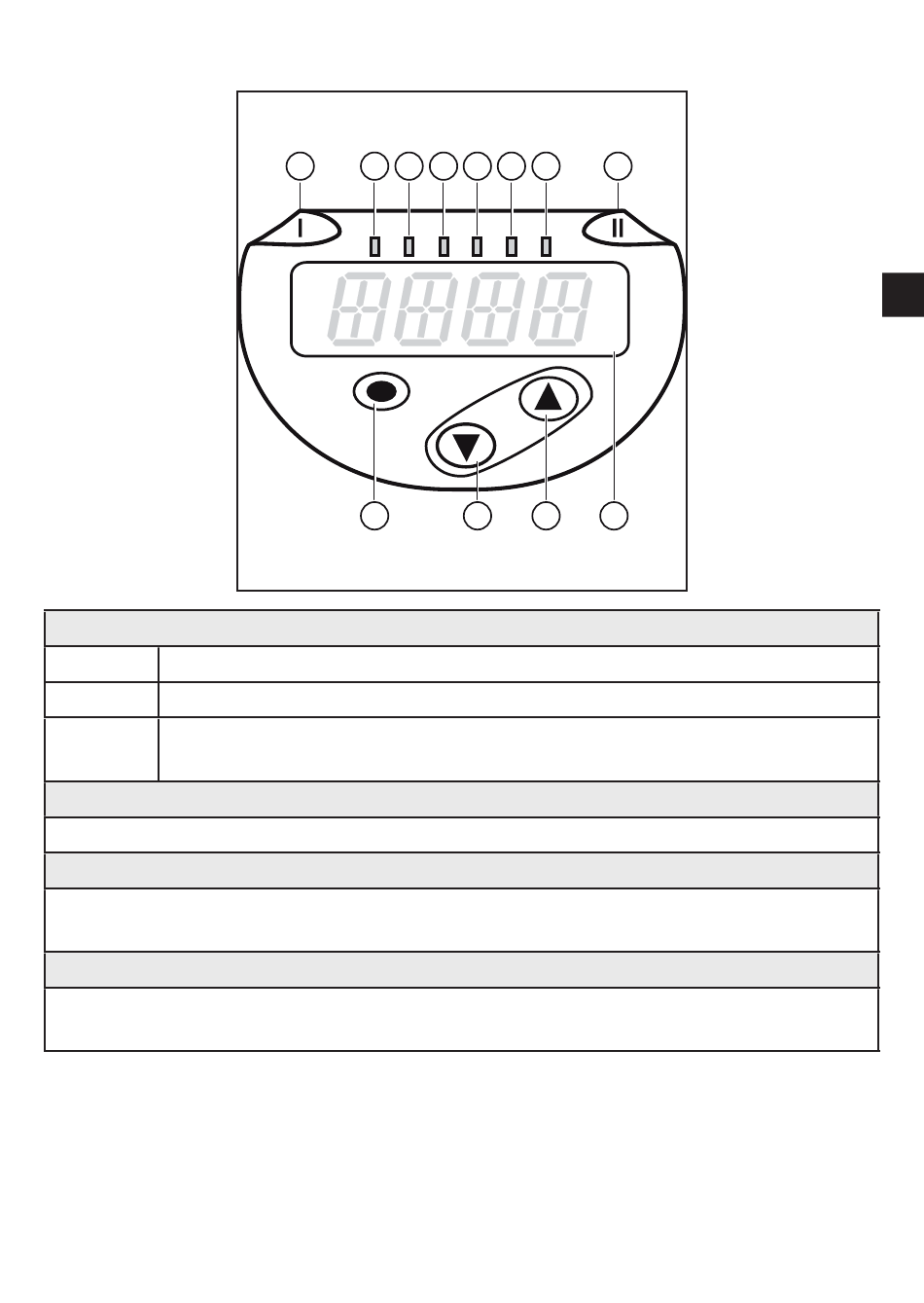

7 Bedien- und Anzeigeelemente

1 bis 8: Indikator-LEDs
LED 1 Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 durchgeschaltet ist)�
LED 8 Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 durchgeschaltet ist)�
LED 2 - 7 Systemdruck in der angegebenen Maßeinheit
(Belegung ist gerätespezifisch)�
9: Taste Enter [●]
- Anwahl der Parameter und Bestätigen der Parameterwerte�
10 bis 11: Pfeiltasten hoch [▲] und runter [▼]
- Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch
Einzeldruck)�
12: Alphanumerische Anzeige, 4-stellig
- Anzeige des aktuellen Systemdrucks�
- Anzeige der Parameter und Parameterwerte�
1 2 3 4
9 10
5 6 7 8
11 12
