Betriebsanleitung
DE

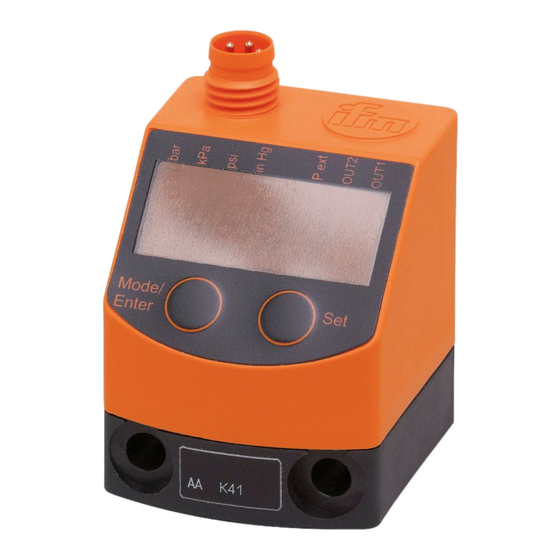

Drucksensor
PQ3xxx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PQ3 Serie

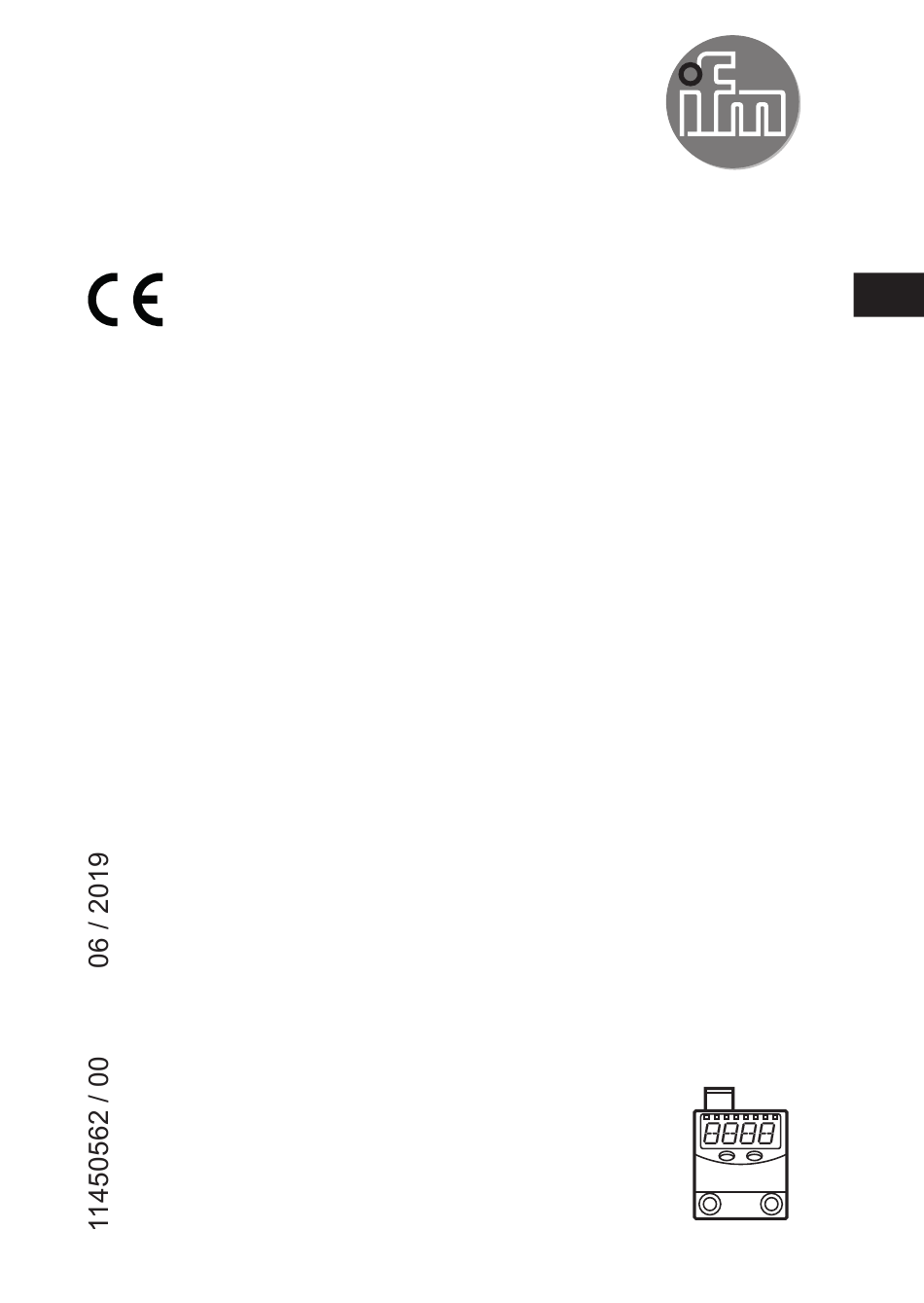

  • Seite 1 Betriebsanleitung Drucksensor PQ3xxx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Nutzung des Hauptanschlusses G1/8 �����������������������������������������������������������4 3�2 Nutzung des Nebenanschlusses M5 �������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������6 4�1 Ausgangssignale �������������������������������������������������������������������������������������������6 4�2 Schaltfunktion ������������������������������������������������������������������������������������������������6 4�3 IO-Link �����������������������������������������������������������������������������������������������������������7 4�3�1 Allgemeine Informationen ���������������������������������������������������������������������7 4�3�2 Gerätespezifische Informationen ����������������������������������������������������������7 4�3�3 Parametrierwerkzeuge �������������������������������������������������������������������������7 5 Montage ���������������������������������������������������������������������������������������������������������������8...
  • Seite 3: Vorbemerkung

    9�3�3 Anzeige konfigurieren �������������������������������������������������������������������������16 9�3�4 Nullpunkt-Kalibrierung ������������������������������������������������������������������������17 9�3�5 Differenzdruckmessung: Optimierung der Sensorgenauigkeit �����������17 9�4 Service-Funktionen ��������������������������������������������������������������������������������������17 9�4�1 Ablesen der Min-/Maxwerte für Systemdruck �������������������������������������17 9�4�2 Alle Parameter auf Werkseinstellung zurücksetzen ���������������������������18 10 Betrieb �������������������������������������������������������������������������������������������������������������18 10�1 Einstellung der Parameter ablesen �����������������������������������������������������������18 10�2 Fehleranzeigen ������������������������������������������������������������������������������������������18 11 Werkseinstellung ����������������������������������������������������������������������������������������������19 1 Vorbemerkung 1.1 Verwendete Symbole...
  • Seite 4: Bestimmungsgemäße Verwendung

    • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung)� • Das Produkt nur für zulässige Medien einsetzen (→ Technische Daten). • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen� • Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung�...
  • Seite 5: 3�2 Nutzung Des Nebenanschlusses M5

    3.2 Nutzung des Nebenanschlusses M5 Zur Optimierung der Messgenauigkeit bei Differenzdruckmessungen die entsprechenden Hinweise dieser Anleitung beachten (→ Kapitel 9.3.5 Differenzdruckmessung)� Einsatzbereich: Druckluft (andere Medien auf Anfrage); Nutzung bei Differenzdruckmessung für Anschluss der Niederdruckseite� Insbesondere bei Filterüberwachungen wird die Ausgangsseite des Filters (d�h�...
  • Seite 6: 4�3 Io-Link

    Diagnosedaten und bietet die Möglichkeit, das Gerät im laufenden Betrieb zu parametrieren� Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link finden Sie unter www�ifm�com� 4.3.2 Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen finden Sie unter www�ifm�com�...
  • Seite 7: Montage

    5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist� ► Druckanschluss oder Adapter G1/8 in den Hauptdruckanschluss (1) einschrauben und festziehen: • Maximales Anzugsdrehmoment: 8 Nm� • Maximale Einschraubtiefe: 7,5 mm� ► Bei Bedarf: Druckanschluss oder Adapter M5 in den Nebendruckanschluss (2) einschrauben und leicht anziehen, um das Gewinde nicht zu beschädigen: •...
  • Seite 8: 5�3 Rückwandmontage

    Zum Demontieren: ► Montageclip oben oder unten mit einem Schraubendreher aufhebeln und Gerät abnehmen� 5.3 Rückwandmontage ► Gerät mit 2 Schrauben M4 x 35 (1) (nicht im Lieferumfang enthalten) an der Rückwand befestigen� Maximales Anzugsdrehmoment: 0,5 Nm� 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden�...
  • Seite 9: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1 2 3 4 5 6 7 8 Mode/Enter Set 1 bis 8: Indikator-LEDs - LED 1 bis LED 4 = Systemdruck / Differenzdruck in der Maßeinheit, die auf dem Aufkleber angegeben ist� - LEDs 5, 6, 7: nicht belegt� - LED 8 = Schaltzustand des Ausgangs�...
  • Seite 10: Menü

    8 Menü 8.1 Menüstruktur...
  • Seite 11: 8�2 Menü-Erläuterung

    8.2 Menü-Erläuterung SP1/rP1 Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 schaltet� FH1/FL1 Obere / untere Grenze für den Gutbereich (überwacht von OUT1)� Erweiterte Funktionen / Öffnen der Menü-Ebene 2� Werkseinstellung wieder herstellen� Einschaltverzögerung für OUT1� Ausschaltverzögerung für OUT1� Ausgangsfunktion für OUT1: Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ��] oder Fensterfunktion [F ��], jeweils Schließer [�...
  • Seite 12: Parametrieren

    9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis Mode/Enter Set gewünschter Parameter angezeigt wird.
  • Seite 13 [cod1] im Display� Mode/Enter Set ► [Set] drücken und gedrückt halten, bis die gültige Code-Nr� erscheint� ► Kurz [Mode/Enter] drücken� Auslieferung durch ifm electronic: Ohne Zugangsbeschränkung� ► Kurz [Set] drücken� > Der erste Parameter des Untermenüs wird angezeigt (hier: [rES])�...
  • Seite 14: 9�2 Ausgangssignale Festlegen

    9.2 Ausgangssignale festlegen 9.2.1 Maßeinheit für Systemdruck festlegen ► [uni] wählen und Maßeinheit festlegen: [bAr], [kPa], [PSi], [inHg]� 9.2.2 Ausgangsfunktion festlegen ► [ou1] wählen und Funktion einstellen: - [Hno] = Hysteresefunktion/Schließer, - [Hnc] = Hysteresefunktion/Öffner, - [Fno] = Fensterfunktion/Schließer, - [Fnc] = Fensterfunktion/Öffner� 9.2.3 Schaltgrenzen festlegen (Hysteresefunktion) ►...
  • Seite 15: 9�3 Benutzereinstellungen (Optional)

    9.3 Benutzereinstellungen (optional) 9.3.1 Verzögerungszeit für die Schaltausgänge festlegen • [dS1] = Verzögerungszeit für SP1 / FH1� Überschreitet der Systemdruck SP1 oder tritt der Systemdruck in den Gutbereich (Fenster) ein, ändert der Ausgang den Schaltzustand nach Ablauf der Zeit dS1� •...
  • Seite 16: 9�3�4 Nullpunkt-Kalibrierung

    9.3.4 Nullpunkt-Kalibrierung ► [coF] wählen und Wert zwischen -2 % und 2 % der Messspanne einstellen� Der interne Messwert “0” wird um diesen Betrag verschoben� Alternativ: Automatische Anpassung des Offsets im Bereich 0 bar ± 2 % der Messspanne� ► Sicherstellen, dass kein Systemdruck anliegt bzw� dass der Differenzdruck 0 bar beträgt oder möglichst nahe an der Marke 0 bar steht�...
  • Seite 17: 9�4�2 Alle Parameter Auf Werkseinstellung Zurücksetzen

    9.4.2 Alle Parameter auf Werkseinstellung zurücksetzen ► [rES] wählen� ► [Set] drücken und gedrückt halten, bis [----] angezeigt wird� ► Kurz [Mode/Enter] drücken� Es ist sinnvoll, vor Ausführen der Funktion die eigenen Einstellungen zu notieren (→ 12 Werkseinstellung). 10 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)�...
  • Seite 18: Werkseinstellung

    11 Werkseinstellung Werkseinstellung Benutzer-Einstellung SP1 / FH1 25% MEW* rP1 / FL1 23% MEW* SySP cLor r-on * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar...
  • Seite 19 Weitere Informationen unter www�ifm�com...
