ifm PN22 Betriebsanleitung

ifm PN22 Betriebsanleitung

Elektronischer drucksensor
Vorschau ausblenden Andere Handbücher für PN22:
Inhaltsverzeichnis
Betriebsanleitung
DE
Elektronischer Drucksensor
PN22
PN26
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PN22

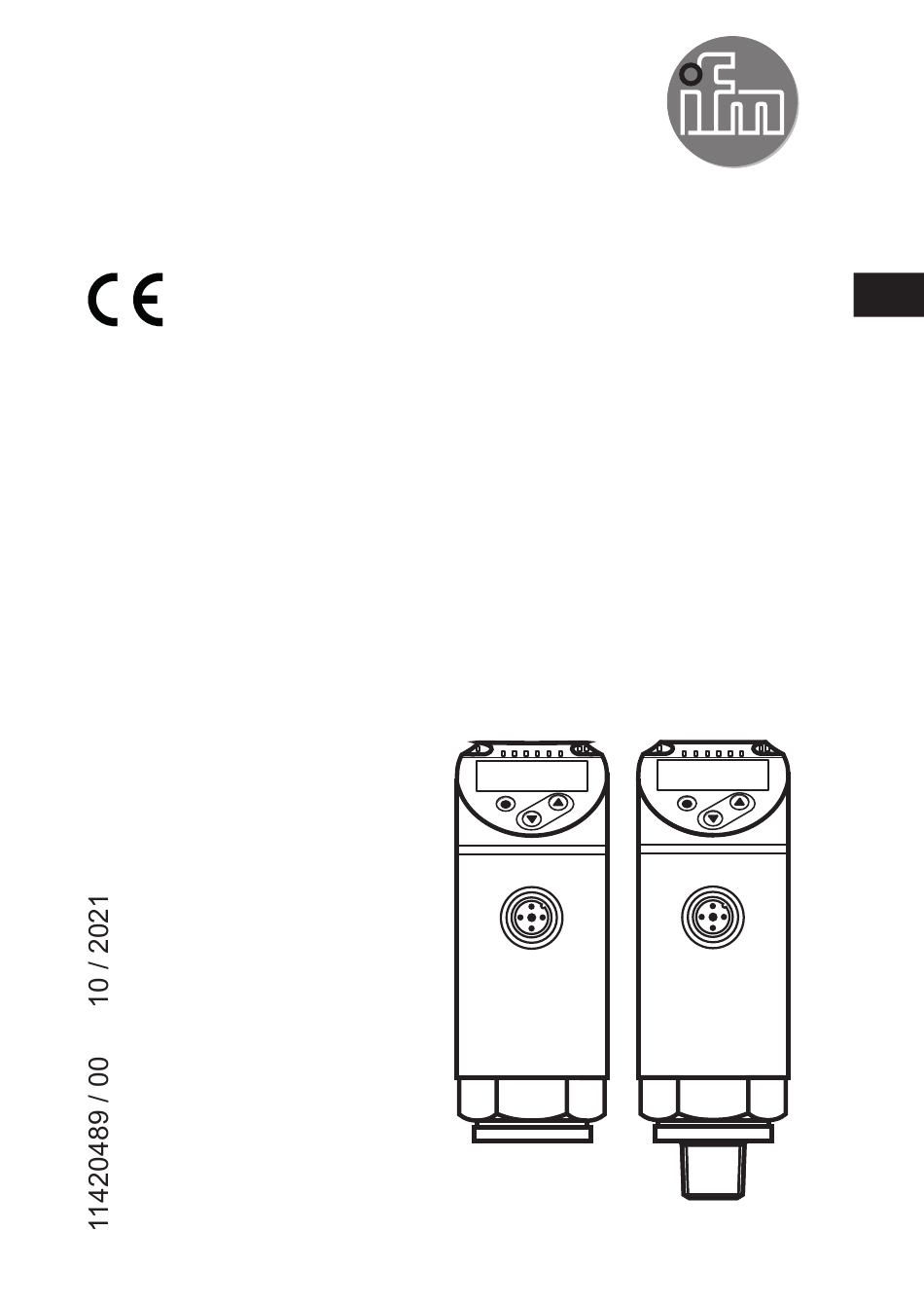

  • Seite 1 Betriebsanleitung Elektronischer Drucksensor PN22 PN26...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Betriebsarten �������������������������������������������������������������������������������������������������6 4�2 Kommunikation, Parametrierung, Auswertung ����������������������������������������������7 4�3 Schaltfunktion ������������������������������������������������������������������������������������������������7 4�4 Analogfunktion �����������������������������������������������������������������������������������������������8 4�5 IO-Link �����������������������������������������������������������������������������������������������������������9 4�5�1 Allgemeine Informationen ���������������������������������������������������������������������9 4�5�2 Funktionen die nur über die IO-Link Kommunikation zur Verfügung stehen �������������������������������������������������������������������������������������������������10 5 Montage �������������������������������������������������������������������������������������������������������������10...
  • Seite 3: Vorbemerkung

    9�5�1 Verzögerungszeit für die Schaltausgänge festlegen ��������������������������20 9�5�2 Schaltlogik für die Schaltausgänge festlegen �������������������������������������21 9�5�3 Dämpfung für das Schaltsignal festlegen �������������������������������������������21 9�5�4 Dämpfung für den Analogausgang festlegen �������������������������������������21 9�5�5 Nullpunkt-Kalibrierung ������������������������������������������������������������������������21 9�5�6 Alle Parameter auf Werkseinstellung zurücksetzen ���������������������������21 9�5�7 Farbumschaltung Display festlegen ��������������������������������������������������22 9�5�8 Graphische Darstellung Farbumschaltung Display ����������������������������23 9�6 Diagnose Funktionen �����������������������������������������������������������������������������������25 9�6�1 Ablesen der Min-/Maxwerte für Systemdruck �������������������������������������25...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�...
  • Seite 5: 3�1 Einsatzbereich

    3.1 Einsatzbereich Druckart: Relativdruck Angaben zu Druckfestigkeit und Berstdruck → Datenblatt. Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden� Der angegebene Berstdruck darf nicht überschritten werden� Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden�...
  • Seite 6: 4�1 Betriebsarten

    Beschreibung Betriebsart bei Auslieferung� Anwendung Standardanwendungen� Bezeichnung IODD Bsp� PN2294 Factory setting / (CMPT = 2): Unter www�ifm�com im Downloadbereich des entsprechenden Artikel� Betriebsart 3 Beschreibung Hohe IO-Link Prozesswert- und Parameterauflösung (Gerätespezifisch: Siehe Betriebsart entsprechende IODD)� Menüpunkte [ou1] und [ou2] werden um die Einstellmöglichkeit [OFF] erweitert (→...
  • Seite 7: 4�2 Kommunikation, Parametrierung, Auswertung

    4.2 Kommunikation, Parametrierung, Auswertung • Schaltsignal für Systemdruck-Grenzwert OUT1 (Pin 4) • Kommunikation über IO-Link • Schaltsignal für Systemdruck-Grenzwert OUT2 (Pin 2) • Analogsignal 4���20 mA / 0���10 V 4.3 Schaltfunktion OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestellten Schaltgrenzen (SPx, rPx)�...
  • Seite 8: 4�4 Analogfunktion

    4.4 Analogfunktion OUT2 stellt einen Analogausgang bereit: • [ou2] legt fest, ob der eingestellte Messbereich abgebildet wird auf 4���20 mA ([ou2] = [I]) oder auf 0���10 V ([ou2] = [U])� • Analogstartpunkt [ASP2] legt fest, bei welchem Messwert das Ausgangssignal 4 mA oder 0 V beträgt�...
  • Seite 9: 4�5 Io-Link

    Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software stehen unter www�ifm�com bereit�...
  • Seite 10: Funktionen Die Nur Über Die Io-Link Kommunikation Zur Verfügung Stehen

    • Ortskennzeichen: Frei definierbarer Text, beschreibt den Installationsort innerhalb der Anlage� (Funktion steht nur in der Betriebsart [3] zur Verfügung)� Detaillierte Informationen sind der gerätespezifischen IO Device Description PDF unter www�ifm�com zu entnehmen� 5 Montage Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei ist�...
  • Seite 11: Elektrischer Anschluss

    6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Adernfarben schwarz OUT2 braun OUT1 blau...
  • Seite 12: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1 bis 8: Indikator-LEDs LED 1 Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 durchgeschaltet ist)� LED 8 Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 durchgeschaltet ist)� LED 2 - 7 Systemdruck in der angegebenen Maßeinheit (Belegung ist gerätespezifisch)� 9: Taste Enter [●] - Anwahl der Parameter und Bestätigen der Parameterwerte�...
  • Seite 13: Menü

    8 Menü 8.1 Menüstruktur: Hauptmenü Grau unterlegte Menüpunkte z� B� [ FH1 ] sind nur nach Anwahl zugeordneter Parameter aktiv�...
  • Seite 14: 8�2 Erläuterung Zum Menü

    8.2 Erläuterung zum Menü 8.2.1 Erläuterung zu Menü-Ebene 1 SPx / rPx Oberer / unterer Grenzwert für Systemdruck, bei dem OUTx bei Hysterese- einstellung schaltet� Voraussetzung: Einstellung OUTx ist [Hno] oder [Hnc]� FHx / FLx Oberer / unterer Grenzwert für Systemdruck, bei dem OUTx bei Fenster- einstellung schaltet�...
  • Seite 15: Parametrieren

    Aktualisierungsrate und Orientierung der Anzeige� CMPT Auswahl der Betriebsart 9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ►...
  • Seite 16 Wird [C�Loc] angezeigt, beim Versuch einen Parameterwert zu ändern, ist ein Parametriervorgang über die IO-Link-Kommunikation aktiv (vorübergehende Sperrung)� Wird [S�Loc] angezeigt, ist der Sensor per Software dauerhaft verriegelt� Diese Verriegelung kann nur mit einer Parametriersoftware aufgehoben werden� • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ►...
  • Seite 17 Zum Entriegeln: ► Sicherstellen, dass das Gerät im normalen Arbeitsbetrieb ist� ► [▲] + [▼] gleichzeitig 10 s drücken� > [uLoc] wird angezeigt� 10 s Auslieferungszustand: Nicht verriegelt� • Timeout: Wird während der Einstellung eines Parameters 30 s lang keine Taste gedrückt, geht das Gerät mit unverändertem Wert in den Arbeitsbetrieb zurück�...
  • Seite 18: 9�2 Betriebsart Festlegen (Optional)

    9.2 Betriebsart festlegen (optional) ► [CMPT] wählen und die gewünschte Betriebsart einstellen - [2] = Betriebsart 2 - [3] = Betriebsart 3 Beschreibung der Betriebsarten siehe (→ 4.1) Bei Verwendung von IO-Link muss eine der Betriebsart entsprechende IODD verwendet werden� Bei Änderung der Betriebsart werden alle Parameter auf Werkseinstellung zurückgesetzt�...
  • Seite 19: 9�4 Ausgangssignale Festlegen

    9.4 Ausgangssignale festlegen 9.4.1 Ausgangsfunktionen festlegen ► [ou1] wählen und Schaltfunktion einstellen: - [Hno] = Hysteresefunktion/Schließer, - [Hnc] = Hysteresefunktion/Öffner, - [Fno] = Fensterfunktion/Schließer, - [Fnc] = Fensterfunktion/Öffner� - [OFF] = Ausgang aus� Parameter [OFF] ist nur in der Betriebsart 3 ([CMPT] = [3]) verfügbar ►...
  • Seite 20: 9�5 Benutzereinstellungen (Optional)

    ► [AEP2] wählen und Wert einstellen, bei dem 20 mA / 10 V ausgegeben werden� Mindestabstand zwischen ASP2 und AEP2 = 20 % der Messspanne (Skalierungsfaktor 5)� 9.5 Benutzereinstellungen (optional) 9.5.1 Verzögerungszeit für die Schaltausgänge festlegen [dS1] / [dS2] = Schaltverzögerung für OUT1 / OUT2� [dr1] / [dr2] = Rückschaltverzögerung für OUT1 / OUT2�...
  • Seite 21: 9�5�2 Schaltlogik Für Die Schaltausgänge Festlegen

    9.5.2 Schaltlogik für die Schaltausgänge festlegen ► [P-n] wählen und [PnP] oder [nPn] einstellen� 9.5.3 Dämpfung für das Schaltsignal festlegen ► [dAP] wählen und Dämpfungskonstante in Sekunden einstellen -Wert: 63 %); Einstellbereich 0,000���4,000 s� Die Dämpfung [dAP] beeinflusst den Schaltpunkt / Prozessdatenstrom (IO-Link-Kommunikation) und die Anzeige�...
  • Seite 22: 9�5�7 Farbumschaltung Display Festlegen

    9.5.7 Farbumschaltung Display festlegen ► [coLr] wählen und Funktion einstellen: - [rEd] = Displayfarbe rot (Messwert unabhängig)� - [GrEn] = Displayfarbe grün (Messwert unabhängig)� - [r1ou] = Displayfarbe rot wenn OUT1 schaltet� - [G1ou] = Displayfarbe grün wenn OUT1 schaltet� - [r2ou] = Displayfarbe rot wenn OUT2 schaltet ([ou2] = [Hxx] / [Fxx])�...
  • Seite 23: 9�5�8 Graphische Darstellung Farbumschaltung Display

    9.5.8 Graphische Darstellung Farbumschaltung Display Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r1ou] / [r2ou], Modus Hysteresefunktion [G1ou] / [G2ou], Modus Hysteresefunktion OUT1/ OUT1/ OUT2 OUT2 Messwert > Schaltpunkt OUT1/OUT2; Messwert > Schaltpunkt OUT1/OUT2; Display = rot Display = grün Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r1ou] / [r2ou], Modus Fensterfunktion...
  • Seite 24 Darstellung [r-12] / [G-12] nur möglich bei [ou2] = Schaltausgang� Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-12], Modus Hysteresefunktion [G-12], Modus Hysteresefunktion OUT2 OUT2 OUT1 OUT1 Messwert zwischen OUT1 und OUT2; Messwert zwischen OUT1 und OUT2; Display = rot Display = grün Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter...
  • Seite 25: 9�6 Diagnose Funktionen

    Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-cF] unabhängig von OUT1� [G-cF] unabhängig von OUT1� Messwert zwischen cFL und cFH; Messwert zwischen cFL und cFH; Display = rot Display = grün Farbumschaltung Display grün Farbumschaltung Display rot Messbereichsanfangswert Messbereichsendwert Unterer Grenzwert (unabhängig von der Ausgangsfunktion) Oberer Grenzwert (unabhängig von der Ausgangsfunktion) 9.6 Diagnose Funktionen...
  • Seite 26: 9�6�2 Ablesen Der Überlastvorgänge

    9.6.2 Ablesen der Überlastvorgänge • HIPC: Anzahl Überlastvorgänge HIPC zählt wie oft die Schwelle HIPS überschritten wurde� Die Überschreitung muss mind� 0,5 ms andauern� • HIPS: Einstellung der Schwelle für den Überlastzähler� Die Parameter HIPC und HIPS stehen nur über die IO-Link Kommunikation zur Verfügung�...
  • Seite 27 Fehler / Warnung Abhilfe blinkt blinkt F Überstrom an Schaltausgang ► Schaltausgänge auf blinkt OUT1 und OUT2 ** � Kurzschluss oder Überstrom prüfen; Fehler beseitigen� blinkt F Überstrom Schaltausgang ► Schaltausgang OUT1 auf blinkt OUT1 ** � Kurzschluss oder Überstrom prüfen;...
  • Seite 28: Technische Daten

    11 Technische Daten 11.1 Einstellbereiche Die Einstellbereiche sind je nach Betriebsart (→ 4.1) unterschiedlich� 11.1.1 Einstellbereiche in der Betriebsart 2 rP / SP cFL / cFH ASP / AEP ΔP Einstell- Einstell- Einstell- bereich Abstand bereich Abstand bereich Abstand 10…5800 0…5800 0…5800 1170...
  • Seite 29 rP / SP cFL / cFH ASP / AEP ΔP Einstell- Einstell- Einstell- bereich Abstand bereich Abstand bereich Abstand -1,75…36,25 0,15 -1,8…36,25 0,15 -1,8…36,25 0,05 -0,12…2,5 0,015 -0,125…2,5 0,015 -0,125…2,5 0,005 -12…250 -12,5…250 -12,5…250 0,500 -0,7…14,5 0,06 -0,72…14,5 0,06 -0,72…14,5 2,92 0,02 -48…1000...
  • Seite 30: 11�1�2 Einstellbereiche In Der Betriebsart 3

    11.1.2 Einstellbereiche in der Betriebsart 3 rP / SP cFL / cFH ASP / AEP ΔP Einstell- Einstell- Einstell- bereich Abstand bereich Abstand bereich Abstand 13…5802 0…5802 0…5802 1161 0,9…400 0…400 0…400 0,09…40 0,17 0…40 0,17 0…40 0,01 8…3626 0…3626 0…3626 0,5…250 0…250...
  • Seite 31 rP / SP cFL / cFH ASP / AEP ΔP Einstell- Einstell- Einstell- bereich Abstand bereich Abstand bereich Abstand -0,69…14,5 0,06 -0,73…14,5 0,06 -0,73…14,5 2,91 0,01 -48…1000 -50…1000 -50…1000 -4,8…100 -5…100 -5…100 -19,2…401,5 -20,1…401,5 -20,1…401,5 80,3 -14,44…14,5 0,12 -14,5…14,5 0,12 -14,5…14,5 0,01 -996…1000...
  • Seite 32: Werkseinstellung

    HIPS** CMPT (MEW) Messbereichsendwert, (MAW) Messbereichs-Anfangswert Eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in psi (bei PN2x99 der Prozentwert der Messspanne)� ** = HIPS steht nur über die IO-Link Kommunikation zur Verfügung Weitere Informationen unter www�ifm�com...
