ifm PT55 Serie Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ifm PT55 Serie
Inhaltszusammenfassung für ifm PT55 Serie

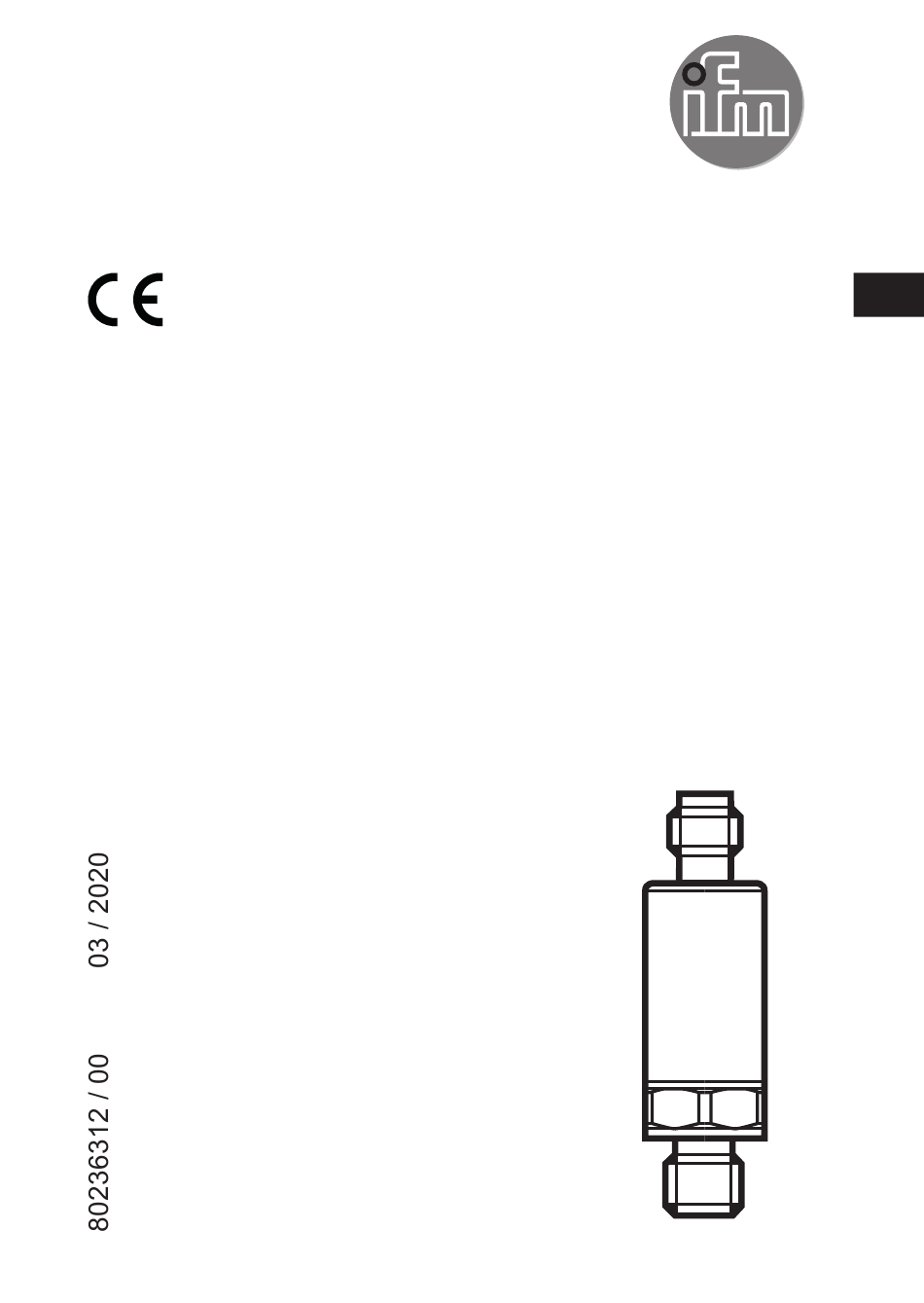

- Seite 1 Betriebsanleitung Elektronischer Drucksensor für den mobilen Bereich PT55xx...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................2 2 Sicherheitshinweise .....................2 3 Bestimmungsgemäße Verwendung ..............3 3.1 Einsatzbereich ....................3 3.2 Einsatz in Hydrauliksystemen mobiler Arbeitsmaschinen ......4 4 Funktion .......................5 5 Montage .......................5 6 Elektrischer Anschluss ..................6 7 Technische Daten und Maßzeichnung ..............6 1 Vorbemerkung Verwendete Symbole ►... -
Seite 3: Bestimmungsgemäße Verwendung
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). • Das Produkt nur für zulässige Medien einsetzen (→ Technische Daten). • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen. -
Seite 4: Einsatz In Hydrauliksystemen Mobiler Arbeitsmaschinen
Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden. Der angegebene Berstdruck darf nicht überschritten werden. Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden. ACHTUNG: Verletzungsgefahr! Für Geräte mit einem Messbereichsendwert von 600 bar gelten die Grenzen der Druckzyklen über die Lebensdauer (→... -
Seite 5: Funktion
Zu beachten ist: Hohe Viskositäten können die Reaktionsgeschwindigkeit um einige Millisekunden verzögern. Starke Verschmutzungen können die Funktionalität beeinträchtigen. 4 Funktion Stromausgang 4...20 mA (PT55xx) I [mA] P = Systemdruck, MEW = Messbereichsendwert Im Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA. Bei Über- oder Unterschreitung des Messbereichs verhält sich der Analogausgang, ohne Einhaltung der Genauigkeit, wie folgt: •... -
Seite 6: Elektrischer Anschluss
6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen sind zu befolgen. Spannungsversorgung nach EN50178, SELV, PELV. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: PT55xx (4...20 mA analog) Adernfarben braun weiß... - Seite 7 Weitere Informationen unter www.ifm.com...
