- Seite 1 FABRIKAUTOMATION HANDBUCH DAD30 DATENLICHTSCHRANKE...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektrotechnik und Elektroindustrie (ZVEI) e.V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: „Erweiterter Eigentumsvorbehalt“.
-
Seite 3: Inhaltsverzeichnis
Datenlichtschranke DAD30 Einleitung ................... 4 Garantie ................... 4 Konformitätserklärung ............. 5 Sicherheit ................... 6 Verwendete Symbole ............... 6 Allgemeine Sicherheitshinweise ............6 Bestellbezeichnungen .............. 7 Produktbeschreibung .............. 7 Funktionsbeschreibung ..............7 Schnittstellen und Anschlüsse ............8 Programmierschalter ................ 9 Anhang ..................10 Technische Daten ................ -
Seite 4: Einleitung
Datenlichtschranke DAD30 Einleitung Einleitung Herzlichen Glückwunsch Sie haben sich für ein Gerät von Pepperl+Fuchs entschieden. Pepperl+Fuchs entwickelt, produziert und vertreibt weltweit elektronische Sensoren und Interface-Bausteine für den Markt der Automatisierungstechnik. Kontakt Wenn Sie Fragen zum Gerät, Zubehör oder weitergehenden Funktionen haben, wenden Sie sich bitte an: Pepperl+Fuchs GmbH... -
Seite 5: Konformitätserklärung
Handlung, Missbrauch und/oder andere Ursachen) im Zusammenhang mit der Verwen- dung eines Produkts übersteigt in keinem Fall den ursprünglichen Kaufpreis des Pro- dukts. In keinem Fall haftet Pepperl+Fuchs für Folgeschäden, konkrete und indirekte Schäden, Nebenschäden oder Strafgelder oder für entgangene Gewinne, Umsätze oder Datenverlust, selbst wenn Pepperl+Fuchs über diese Möglichkeit in Kenntnis gesetzt... -
Seite 6: Sicherheit
Falls Sie Störungen nicht beseitigen können, setzen Sie das Gerät außer Betrieb. Schüt- zen Sie das Gerät gegen versehentliche Inbetriebnahme. Schicken Sie das Gerät zur Reparatur an Pepperl+Fuchs. Eigene Eingriffe und Veränderungen sind gefährlich und es erlischt jegliche Garantie und Herstellerverantwortung. -
Seite 7: Bestellbezeichnungen

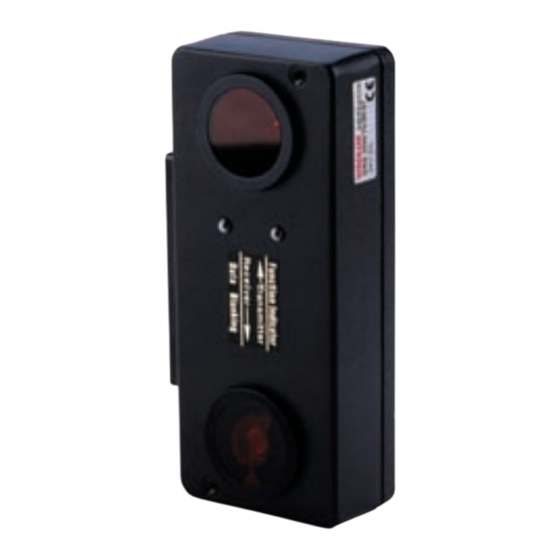

Datenlichtschranke DAD30 Bestellbezeichnungen Bestellbezeichnungen Bestellbez. Art.-Nr. Reichweite Wellenlänge DAD30 418446 30 m 880 nm DAD30/35 418447 100 m 880 nm DAD30-W 418448 15 m 880 nm DAD30-RT 418449 30 m 660 nm DAD30-RT/35 418450 100 m 660 nm Produktbeschreibung Kennzeichen •... -
Seite 8: Schnittstellen Und Anschlüsse
Datenlichtschranke DAD30 Produktbeschreibung Interface: Die DAD30 enthält eine Standard-Schnittstellenbaugruppe für serielle Übertragung. Die Datenleitungen sind je nach gewünschter Schnittstelle an die entsprechenden Pins des Steckers anzuschließen. Die Ausgangsschnittstellen werden gleichzeitig angesteuert. Zur Wahl der Eingangsschnittstelle ist der entsprechende DIP-Schalter S4-S6 einzu- schalten. -
Seite 9: Programmierschalter
Datenlichtschranke DAD30 Produktbeschreibung Beschreibung der Anschlüsse RX232 RS 232 Eingang (± 2 ... 25 V) TX232 RS 232 Ausgang ( ò ±3 V) FRES1 Funktionsreserve-Ausgang, 1-fache Sicherheit, PNP, 0,1 A / 30 V Versorgungsspannung 0V MESS Messausgang + 1,8 V ... + 6 V, max. 10 mA 10 RX_DIS Datenaustastung +24 V DC / 7 mA, (Datenausgang des Empfängers) -
Seite 10: Anhang
DAD30, -RT 0,52 m in 30 m Entfernung DAD30/35, -RT 1,8 m in 100 m Entfernung DAD30-W 4,2 m in 15 m Entfernung Öffnungswinkel Sender 1°; DAD30-W: 16° Empfänger 5°, DAD30-W: 16° Fremdlichtgrenze 30000 Lux Anzeigen/Bedienelemente Funktionsanzeige LED rot: Schaltpunkt... -
Seite 11: Meßkurven
