Datenlichtschranke DAD30
Produktbeschreibung
Interface:
Die DAD30 enthält eine Standard-Schnittstellenbaugruppe für serielle Übertragung. Die
Datenleitungen sind je nach gewünschter Schnittstelle an die entsprechenden Pins des
Steckers anzuschließen. Die Ausgangsschnittstellen werden gleichzeitig angesteuert.
Zur Wahl der Eingangsschnittstelle ist der entsprechende DIP-Schalter S4-S6 einzu-
schalten. Es ist darauf zu achten, daß nur ein Schalter eingeschaltet ist.
Mit je einem weiteren Schalter (S2, S3) ist für spezielle Anwendungen eine Invertierung
der Datensignale möglich.
Bei Lichtstrahlunterbrechungen geht die Licht-schranke empfängerseitig in den Pausen-
zustand. Dieser ist bei nicht invertierten Datenleitungen logisch high, d.h. für RS232 -
3...15V, für RS485 ò 3V Pegeldifferenz (A B) und für die Stromschleife leitend mit 20mA.
Zur Einstellung der Betriebsart befinden sich 8 Schiebeschalter im Innern des Gerätes,
die nach Abnehmen des Gehäusedeckels zugänglich sind.
Zur Datenaustastung des Empfängers steht ein zusätzlicher Eingang zur Verfügung; die
Abschaltung wird mit einer roten LED signalisiert.
Vorsicht!
Durch Fehlanschlüsse bzw. fehlerhafte Einspeisungen an den Datenlei-
tungen kann die Datenlichtschranke zerstört werden!
11.2

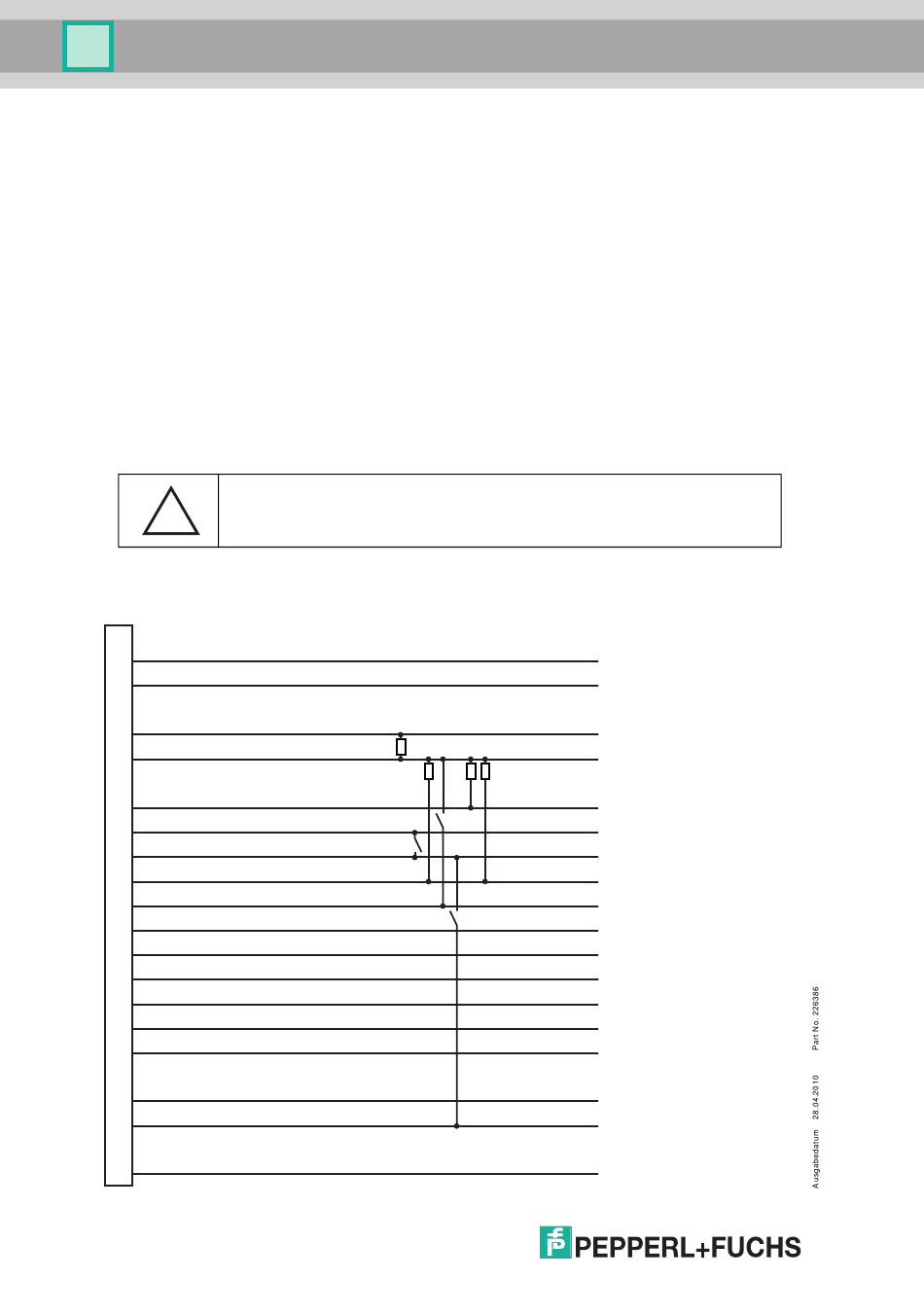

Schnittstellen und Anschlüsse
Option:
RX232
RS 232 Eingang
2
RS 232 Ausgang
TX232
3
(einfache Funktionsreserve)
Alarm 1
6
0 V
7
Analog
Messausgang
9
RX-DIS
Datenaustastung
10
+UB
11
Alarm 2
(ausreichende Funktionsreserve)
12
RX-DIS/TTL
Datenabschaltung
13
RX-P
RS 422 (B-Eingang)
14
RX-N
RS 422 (A-Eingang)
15
RS 422 (B-Ausgang)
TX-P
16
RS 422 (A-Ausgang)
TX-N
17
CL-IN+
Stromschleife Eingang
18
CL-IN-
Stromschleife Eingang
19
CL-OUT-
Stromschleife Ausgang
21
TX-DIS
Senderabschaltung
22
Stromschleife Ausgang
CL-OUT+
25
8
