- Seite 1 FABRIKAUTOMATION HANDBUCH LS680-DA Datenlichtschranke...
- Seite 2 LS680-DA Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
2 Konformitätserklärung ............6 3 Sicherheit ................7 Sicherheitsrelevante Symbole...............7 Bestimmungsgemäße Verwendung ..............7 Allgemeine Sicherheitshinweise..............8 4 Produktbeschreibung ............10 LS680-DA - Einsatz und Anwendung ............10 Anzeigen und Bedienelemente ..............11 Schnittstellen und Anschlüsse ..............12 Lieferumfang ....................13 Zubehör ......................13 4.5.1 Montagehilfen..................13 4.5.2 Anschlusskabel ..................13 4.5.3 Anschlusskabel Netzwerk ..............13... -
Seite 4: Einleitung
Einleitung Einleitung Herzlichen Glückwunsch Sie haben sich für ein Gerät von Pepperl+Fuchs entschieden. Pepperl+Fuchs entwickelt, produziert und vertreibt weltweit elektronische Sensoren und Interface-Bausteine für den Markt der Automatisierungstechnik. Bevor Sie dieses Gerät montieren und in Betrieb nehmen, lesen Sie diese Betriebsanleitung bitte sorgfältig durch. -
Seite 5: Produktdokumentation Im Internet
LS680-DA Einleitung Produktdokumentation im Internet Die komplette Dokumentation und weitere Informationen zu Ihrem Produkt finden Sie auf http://www.pepperl-fuchs.com. Geben Sie dazu die Produktbezeichnung oder Artikelnummer in das Feld Produkt-/Schlagwortsuche ein und klicken Sie auf Suche. Wählen Sie aus der Liste der Suchergebnisse Ihr Produkt aus. Klicken Sie in der Liste der Produktinformationen auf Ihre benötigte Information, z. -
Seite 6: Konformitätserklärung
Konformitätserklärung Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis! Eine Konformitätserklärung kann beim Hersteller angefordert werden. Der Hersteller des Produktes, die Pepperl+Fuchs GmbH in D-68307 Mannheim, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. ISO9001... -
Seite 7: Sicherheit
LS680-DA Sicherheit Sicherheit Sicherheitsrelevante Symbole Gefahr! Dieses Zeichen warnt vor einer unmittelbar drohenden Gefahr. Bei Nichtbeachten drohen Personenschäden bis hin zum Tod. Warnung! Dieses Zeichen warnt vor einer möglichen Störung oder Gefahr. Bei Nichtbeachten können Personenschäden oder schwerste Sachschäden drohen. -
Seite 8: Allgemeine Sicherheitshinweise
LS680-DA Sicherheit Allgemeine Sicherheitshinweise Laserprodukt der Klasse 1M Dieses Gerät ist ein Laserprodukt der Klasse 1M: Normen IEC 60825-1:2007 certified. Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated 06-24-07. Certifié cei 60825-1:2007. Conforme aux normes 21 CFR 1040.10 ET 1040.11 à... - Seite 9 LS680-DA Sicherheit LS680-DA-F1: Warnung! unsichtbare Laserstrahlung der Klasse 1M Nicht mit optischen Instrumenten wie Lupen, Mikroskopen, Fernrohren oder Ferngläsern betrachten! Das Gerät ist so anzubringen, dass die Warnhinweise deutlich sichtbar und lesbar sind. Wartung und Reparaturen nur von autorisiertem Servicepersonal durchführen...
-
Seite 10: Produktbeschreibung

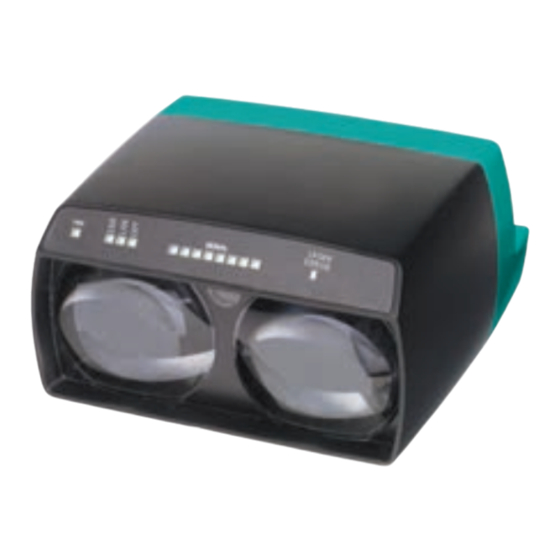

LS680-DA Produktbeschreibung Produktbeschreibung LS680-DA - Einsatz und Anwendung Die Datenlichtschranke dient der Verbindung von Ethernet-Teilnehmern zu entfernten, vorzugsweise beweglichen Teilnehmern. Der Öffnungswinkel ist für die Bedingungen in Hochregallägern optimiert. Mit der Datenlichtschranke können Teilnehmer in industriellen Ethernet-Netzen der Auslegungen PROFINET, Ethernet/IP sowie weiterer Ethernet-Protokolle verbunden werden. -
Seite 11: Anzeigen Und Bedienelemente
LS680-DA Produktbeschreibung Anzeigen und Bedienelemente LASER S I G N A L ERROR Leuchtet, wenn die LS680 ordnungsgemäß Betriebsspannung erhält. Status der Gesamtverbindung. Leuchtet bei unzureichender Signalstärke, mit der keine Verbin- dung aufgebaut werden kann (bei Fehlausrichtung oder Lichtstrahlunterbrechungen), sowie bei Störungen im optischen Kanal, z.B. -
Seite 12: Schnittstellen Und Anschlüsse
LS680-DA Produktbeschreibung Schnittstellen und Anschlüsse Folgende Geräteanschlüsse befinden sich am Gerät: Spannungsversorgung An der Gehäuserückseite befindet sich eine 4-poliger M12-Stecker für den Anschluss der Spannungsversorgung und des Alarmausgangs. Die Pin-Belegung entnehmen Sie der folgenden Grafik: Abbildung 4.1 Anschlussbelegung Spannungsversorgung und Alarmausgang 24 V Versorgung n.c. -
Seite 13: Lieferumfang
LS680-DA Produktbeschreibung Lieferumfang LS680-DA ■ Beipackzettel ■ Zubehör 4.5.1 Montagehilfen Folgende Montagehilfen sind erhältlich: Bezeichnung Beschreibung OMH-LS610-01 Justageeinheit OMH-LS610-02 Direktmontage-Set (4 Dodge-Einsätze M4) Schutzkappe LS610 Zusätzlicher Verschluss für Transport und Lagerung. Zubehoer Auf dem Servicestecker ist bereits eine Schutzkappe aufgeschraubt. -
Seite 14: Installation
2. Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der Lieferpapiere auf Vollständigkeit und Richtigkeit. Bei auftretenden Fragen wenden Sie sich bitte an Pepperl+Fuchs. 3. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren Zeitpunkt eingelagert oder verschickt werden muss. -
Seite 15: Montage Auf Einer P+F Justagevorrichtung
LS680-DA Installation Montage auf einer P+F Justagevorrichtung Die Montagehilfe (OMH-LS610-01) besteht aus einem Haltewinkel und einer vormontierten Justagevorrichtung (X- und Y-Richtung). Mit der Montagehilfe kann die gewünschten Abstrahlrichtung (± 90°-Drehung) eingestellt werden und mit den zwei M4-Schrauben und der zentralen M6-Schraube auf dem Haltewinkel befestigt werden. -
Seite 16: Netzwerk Verbinden
LS680-DA Installation Erdung / Schirmung Bei dieser Art der Erdung handelt es sich nicht um eine Schutzerdung, sie dient nur zur Ableitung von kabelseitigen Störungen und hat keinerlei sicherheitstechnischen Richtlinien (z.B. Personenschutz) zu befolgen. Zur Einhaltung der Störempfindlichkeit ist Funktionserdung der Kabelschirme erforderlich. -
Seite 17: Inbetriebnahme
LS680-DA Inbetriebnahme Inbetriebnahme Justage Ausrichthilfe / Funktionsreserve Zur Ausrichthilfe befindet sich an der Gerätefront eine weit sichtbare Ausricht- LED. Sobald ein Empfänger das Senderlicht des gegenüberliegenden Gerätes erkennt, verringert sich die Blinkfrequenz der Ausrichthilfe. Durch Verlöschen signalisiert dieselbe schließlich, dass die Geräte optimal aufeinander ausgerichtet sind und ausreichende Funktionsreserve zur Verfügung steht. -
Seite 18: Ausrichten Mit Justagevorrichtung
LS680-DA Inbetriebnahme Ausrichten mit Justagevorrichtung Mit den beiden Verstellschrauben (Inbus 5 mm) wird die Strahlachse in X- und Y- Richtung ausgerichtet und anschließend diese Einstellung durch Anziehen der Zentralschraube fixiert. Eine Ethernet-Datenverkehr ist für die Ausrichtung nicht erforderlich. Reihenfolge der Ausrichtung 1. - Seite 19 LS680-DA Inbetriebnahme 5. Vergrößern Sie den Abstand bis zur Maximaldistanz. Justieren Sie gegebenenfalls das Gerät nach. 6. Es ist zweckmäßig, zuerst die Höhen- und danach die Seiteneinstellung vorzunehmen, da die Höheneinstellung mechanisch die Seitenlage verändern kann, aber nicht umgekehrt. Wenn Sie die Einstellungen vorgenommen haben ziehen Sie die zentrale M6-Schraube fest, um die Justierung in horizontaler Richtung zu fixieren.
-
Seite 20: Parallele Anordnung Mit Entfernungsmessgeräten Vdm100
LS680-DA Inbetriebnahme Parallele Anordnung mit Entfernungsmessgeräten VDM100 Die Datenlichtschranke und Entfernungsmessgeräte vom Typ VDM100 können parallel angeordnet werden. Ein Mindestabstand der Geräte ist nicht erforderlich. Reflektor Lichtfleck des Senders Topologie Die Datenlichtschranke enthält keine Logik zum Adress-Routen (Switch), so dass die Verteilung der Informationen immer durch einen externen Switch geregelt werden muß. -
Seite 21: Wartung Und Reparatur
LS680-DA Wartung und Reparatur Wartung und Reparatur Wartung Um die bestmögliche Geräteleistung zu erzielen, halten Sie die Optikeinheit des Gerätes sauber und reinigen Sie diese bei Bedarf. Beachten Sie bei der Reinigung folgende Hinweise: Berühren Sie die Optikeinheit nicht mit den Fingern. -
Seite 22: Störungsbeseitigung
LS680-DA Störungsbeseitigung Störungsbeseitigung Was tun im Fehlerfall Bevor Sie einen Service-Einsatz beauftragen, prüfen Sie bitte, ob folgende Maßnahmen erfolgt sind: Testen der Anlage durch den Kunden gemäß der folgenden Checkliste, ■ Telefonische Beratung durch den Service-Center zur Eingrenzung des ■... -
Seite 23: Anhang
LS680-DA Anhang Anhang Technische Daten Allgemeine Daten Betriebsreichweite 0 ... 150 m Grenzreichweite 180 m Lichtsender Laserdiode Lichtart Gerät F1 infrarot, Wechsellicht Lichtart Gerät F2 rot, Wechsellicht Laserkenndaten Hinweis UNSICHTBARE LASERSTRAHLUNG , NICHT DIREKT MIT OPTISCHEN INSTRUMENTEN BETRACHTEN Laserklasse Wellenlänge Gerät F1 785 nm Wellenlänge Gerät F2... -
Seite 24: Normen- Und Richtlinienkonformität
LS680-DA Anhang Schnittstelle Schnittstellentyp 100 BASE-TX Ausgang Vorausfallausgang 1 PNP, inaktiv bei Unterschreiten der Funktionsreserve , kurzschlussfest, max. 200 mA Normen- und Richtlinienkonformität Richtlinienkonformität EMV-Richtlinie 2004/108/EG Normenkonformität Normen EN 61000-6-2 , EN 61000-6-4 , EN 60825-1 Zulassungen und Zertifikate UL-Zulassung... - Seite 25 E-Mail: info@de.pepperl-fuchs.com Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten Copyright PEPPERL+FUCHS • Printed in Germany TDOCT2051E_GER 05/2014...
