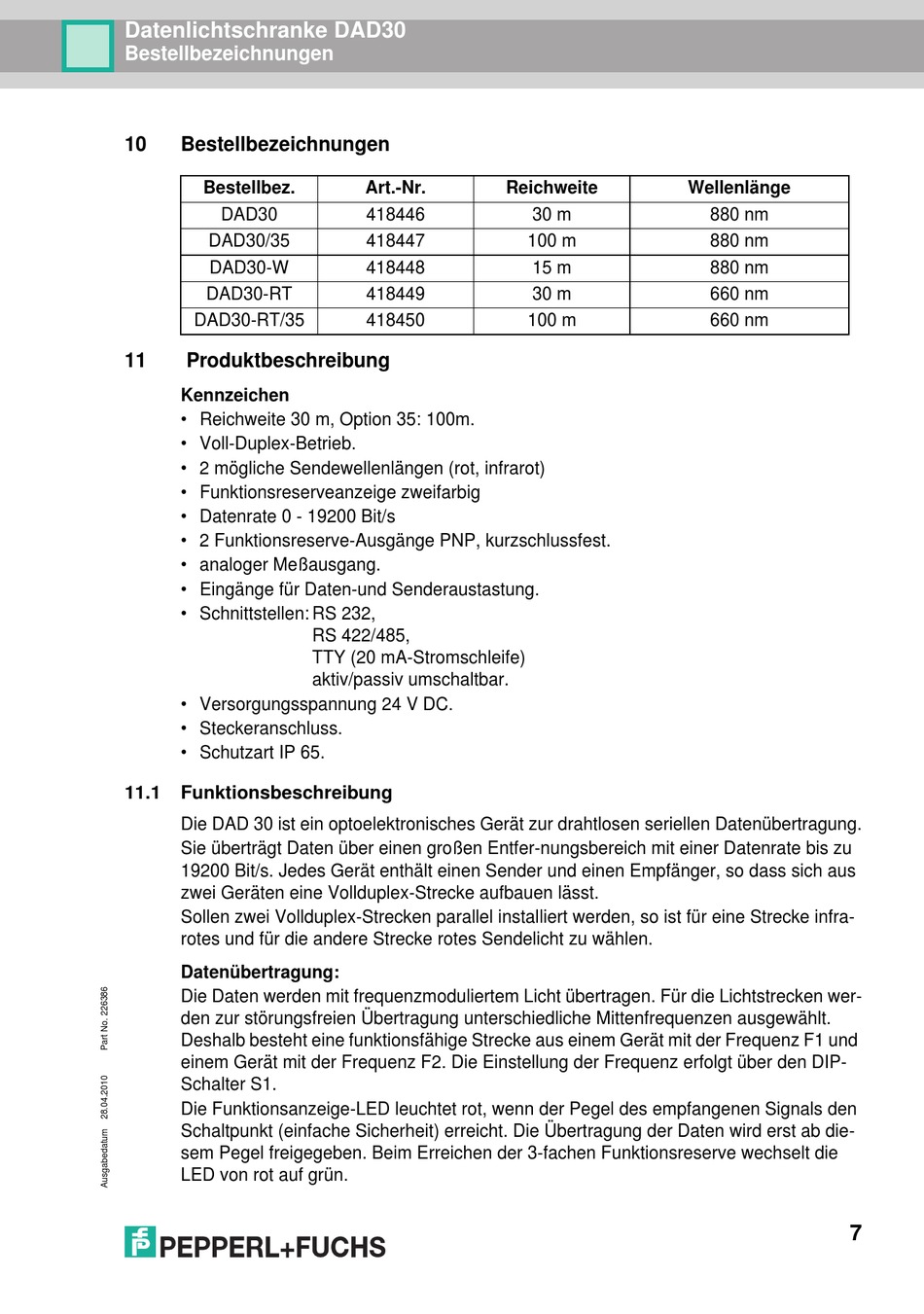

Datenlichtschranke DAD30
Bestellbezeichnungen
10
Bestellbezeichnungen
Bestellbez.
DAD30
DAD30/35
DAD30-W
DAD30-RT
DAD30-RT/35
11
Produktbeschreibung
Kennzeichen
• Reichweite 30 m, Option 35: 100m.
• Voll-Duplex-Betrieb.
• 2 mögliche Sendewellenlängen (rot, infrarot)
• Funktionsreserveanzeige zweifarbig
• Datenrate 0 - 19200 Bit/s
• 2 Funktionsreserve-Ausgänge PNP, kurzschlussfest.
• analoger Meßausgang.
• Eingänge für Daten-und Senderaustastung.
• Schnittstellen: RS 232,
• Versorgungsspannung 24 V DC.
• Steckeranschluss.
• Schutzart IP 65.
11.1
Funktionsbeschreibung
Die DAD 30 ist ein optoelektronisches Gerät zur drahtlosen seriellen Datenübertragung.
Sie überträgt Daten über einen großen Entfer-nungsbereich mit einer Datenrate bis zu
19200 Bit/s. Jedes Gerät enthält einen Sender und einen Empfänger, so dass sich aus
zwei Geräten eine Vollduplex-Strecke aufbauen lässt.
Sollen zwei Vollduplex-Strecken parallel installiert werden, so ist für eine Strecke infra-
rotes und für die andere Strecke rotes Sendelicht zu wählen.
Datenübertragung:
Die Daten werden mit frequenzmoduliertem Licht übertragen. Für die Lichtstrecken wer-
den zur störungsfreien Übertragung unterschiedliche Mittenfrequenzen ausgewählt.
Deshalb besteht eine funktionsfähige Strecke aus einem Gerät mit der Frequenz F1 und
einem Gerät mit der Frequenz F2. Die Einstellung der Frequenz erfolgt über den DIP-
Schalter S1.
Die Funktionsanzeige-LED leuchtet rot, wenn der Pegel des empfangenen Signals den
Schaltpunkt (einfache Sicherheit) erreicht. Die Übertragung der Daten wird erst ab die-
sem Pegel freigegeben. Beim Erreichen der 3-fachen Funktionsreserve wechselt die
LED von rot auf grün.
Art.-Nr.
418446
418447
418448
418449
418450
RS 422/485,
TTY (20 mA-Stromschleife)
aktiv/passiv umschaltbar.
Reichweite
30 m
100 m
15 m
30 m
100 m
Wellenlänge
880 nm
880 nm
880 nm
660 nm
660 nm
7
