Pepperl+Fuchs LD28-LAS-F1-7675 Kurzanleitung

Elektrischer Anschluss
Option: /110 Sender
1 +UB
2 Q1
3 0 V
4 Q2
Test
Alarm
5 I/O
= Hellschaltung
= Dunkelschaltung
Technische Daten
Einzelkomponenten
Sender LD28-LAS-F1-7675
Empfänger LV28-LAS-F1/82b/105/110
Allgemeine Daten
Betriebsreichweite 0 ... 120 m
Grenzreichweite 150 m
Lichtsender Laserdiode
Lichtart rot, Wechsellicht
Laserkenndaten
Hinweis LASERLICHT , NICHT IN DEN STRAHL BLICKEN
Laserklasse 2
650 nm
Wellenlänge
< 4 mrad
Strahldivergenz
Impulsdauer 20 µs
25 kHz
Wiederholrate
18 nJ
max. Puls Energie
Ausrichthilfe LED rot (in Empfänger-Optik)
leuchtet konstant bei Strahlunterbrechung,
blinkt bei Erreichen des Schaltpunktes,
aus bei Erreichen der Funktionsreserve
Lichtfleckdurchmesser ca. 20 mm bei 5 m, ca. 75 mm x 300 mm bei 70 m horizontal zur Gehäuseachse
Öffnungswinkel Sender: 0,23 °
Empfänger: 5 °
Fremdlichtgrenze 50000 Lux
Kenndaten funktionale Sicherheit
MTTF 540 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 90 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün
Funktionsanzeige LED gelb:
1. LED leuchtet konstant: Signal > 2 x Schaltpunkt (Funktionsreserve)
2. LED blinkt: Signal zwischen 1 x Schaltpunkt und 2 x Schaltpunkt
3. LED aus: Signal < Schaltpunkt
Bedienelemente Empfindlichkeitseinsteller (Einstellung bis < 25 % der Betriebsreichweite) , Hell-/Dun-
kelumschalter
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit 10 %
Leerlaufstrom I Sender: ≤ 55 mA
0
Empfänger: ≤ 40 mA
Eingang
Testeingang Senderabschaltung bei +U
Ausgang
Vorausfallausgang 1 PNP-Transistor, kurzschlussfest, verpolsicher, offener Kollektor, Umax = 30 V DC,
Imax = 0,2 A
Der Ausgang wird inaktiv, wenn das Signal für etwa 10 s die Funktionsreserve unter-
schritten hat (gelbe und rote LED blinken).
Finden innerhalb dieser Zeit 4 Lichtstrahlungsunterbrechungen statt, wird der Aus-
gang sofort inaktiv.
Schaltungsart hell-/dunkelschaltend, umschaltbar
Signalausgang 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -10 ... 50 °C (14 ... 122 °F)
Lagertemperatur -20 ... 75 °C (-4 ... 167 °F)
Mechanische Daten
Gehäusebreite 25,8 mm
Gehäusehöhe 88 mm
Gehäusetiefe 54,3 mm
Schutzart IP67
Anschluss Kunststoffstecker M12 x 1, 5-polig
Material
Gehäuse Kunststoff ABS
Kunststoffscheibe
Lichtaustritt
Masse 140 g (Sender und Empfänger)
Normen- und Richtlinienkonformität
Richtlinienkonformität EMV-Richtlinie 2004/108/EG
Normenkonformität
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Sender
54.3
LED-Anzeige
Schaltzustand
LED-Anzeige
Betrieb
Electrical connection
Option: /110 Emitter
+UB
1
2 Q1
0 V
3
4 Q2
Test
Alarm
5 I/O
1
5
4
2
= Light on
= Dark on
3
B
Empfänger
14.8
8
ø5
25.8
LED-Anzeige rot
Ausrichthilfe
Schwalbenschwanz -
aufnahme
5
9.6
M12x1
10
51.8
Hell-/Dunkel-Schalter
LED-Anzeige
Schaltzustand
Empfindlichkeitseinsteller
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
System components
Emitter LD28-LAS-F1-7675
Receiver LV28-LAS-F1/82b/105/110
General specifications
Effective detection range 0 ... 120 m
Threshold detection range 150 m
Light source laser diode
Light type modulated visible red light
Laser nominal ratings
Note LASER LIGHT , DO NOT STARE INTO BEAM
Laser class 2
650 nm
Wave length
< 4 mrad
Beam divergence
Pulse length 20 µs
25 kHz
Repetition rate
18 nJ
max. pulse energy
Alignment aid LED red (in receiver lens)
illuminated constantly: beam is interrupted,
flashes: reaching switching point,
off: sufficient stability control
Diameter of the light spot nicht uebersetzt!
Angle of divergence Emitter: 0.23 °
Receiver: 5 °
Ambient light limit 50000 Lux
Functional safety related parameters
MTTF 540 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 90 %
Indicators/operating means
Operation indicator LED green
Function indicator LED yellow:
1. LED lit constantly: signal > 2 x switching point (function reserve)
2. LED flashes: signal between 1 x switching point and 2 x switching point
3. LED off: signal < switching point
Control elements sensitivity adjustment (Adjustment to < 25% of the effective operating range) , Light-
on/dark-on changeover switch
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple 10 %
No-load supply current I Emitter: ≤ 55 mA
0
Receiver: ≤ 40 mA
Input
Test input emitter deactivation at +U
Output
Pre-fault indication output 1 PNP transistor, short-circuit protected, protected from reverse polarity, open collec-
tor, Umax = 30 V DC, Imax = 0.2 A
The output becomes inactive if the signal level has fallen below the function reserve for
approx. 10 s (yellow and red LEDs flash).
If the light beam is interrupted four times during this period, the output immediately
becomes inactive.
Switching type light/dark on, switchable
Signal output 1 push-pull (4 in 1) output, short-circuit protected, reverse polarity protected
Switching voltage max. 30 V DC
Switching current max. 100 mA
Switching frequency f 1000 Hz
Response time 0.5 ms
Ambient conditions
Ambient temperature -10 ... 50 °C (14 ... 122 °F)
Storage temperature -20 ... 75 °C (-4 ... 167 °F)
Mechanical specifications
Housing width 25.8 mm
Housing height 88 mm
Housing depth 54.3 mm
Degree of protection IP67
Connection 5-pin, M12 x 1 plastic connector
Material
Housing Plastic ABS
Plastic pane
Optical face
Mass 140 g (emitter and receiver)
Compliance with standards and direc-
tives
Directive conformity EMC Directive 2004/108/EC
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Transmitter
54.3
LED indicator:
switching state
LED indicator:
operation

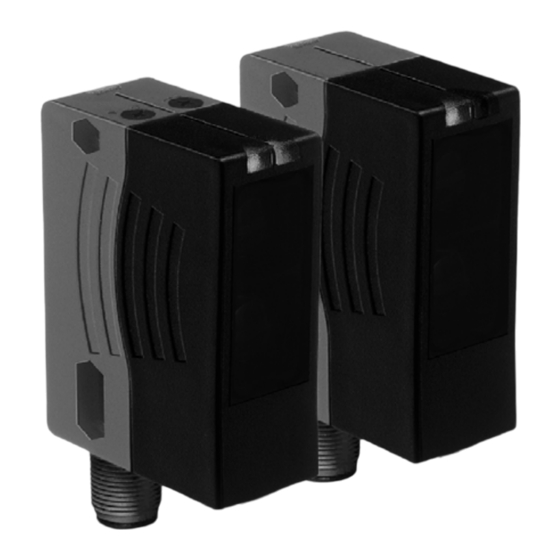

Einweg-Lichtschranke
mit Gerätestecker M12 x 1, 5-polig
Thru-beam sensor
with 5-pin, M12 x 1 connector
LD28/LV28-LAS-F1-7675
B
Receiver
14.8
8
ø5
25.8
LED-indicator red
alignment aid
Dovetail mount
5
9.6
M12x1
10
51.8
Light/dark switch
LED indicator:
switching state
Sensitivity adjuster
