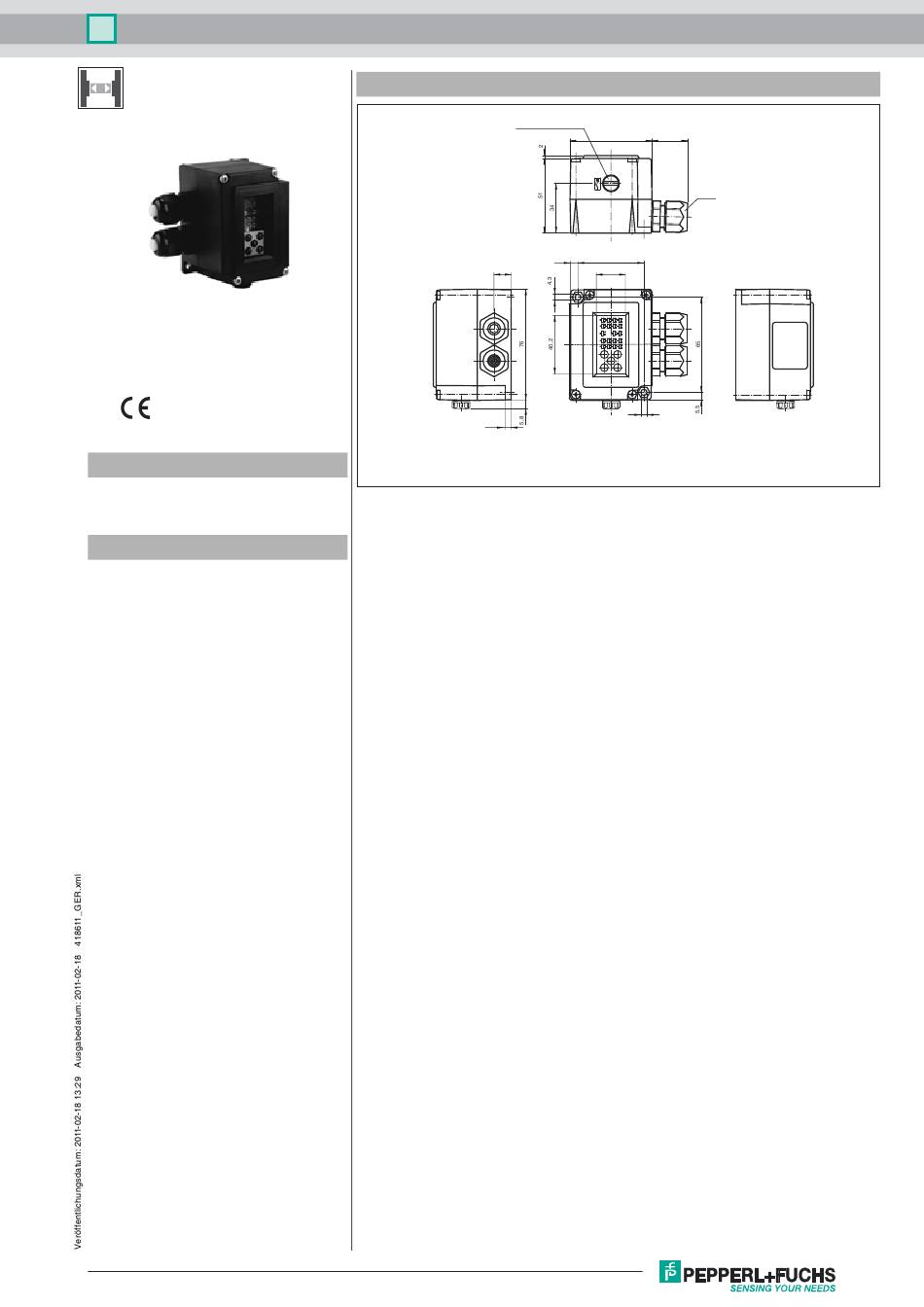

Datenlichtschranke
Bestellbezeichnung
DAD10-8P-SDB
Datenlichtschranke
Merkmale
• Reichweite bis 3 m
• 8 Bit parallele Datenübertragung
• Sehr großer Öffnungswinkel
• Betriebsspannungsbereich
10 ... 60 V DC
• Galvanisch getrennte Eingänge
• Schutzart IP67
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten
Pepperl+Fuchs Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Abmessungen
Empfindlichkeitseinsteller
11,7
4,2
Copyright Pepperl+Fuchs
Germany: +49 621 776-1111
Singapore: +65 6779 9091
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
56
24
Pg 9
5,5
45
20,1
4,3
DAD10-8P-SDB
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pepperl+Fuchs DAD10-8P-SDB

Inhaltszusammenfassung für Pepperl+Fuchs DAD10-8P-SDB

  • Seite 1 Datenlichtschranke DAD10-8P-SDB Abmessungen Empfindlichkeitseinsteller Pg 9 11,7 20,1 Bestellbezeichnung DAD10-8P-SDB Datenlichtschranke Merkmale • Reichweite bis 3 m • 8 Bit parallele Datenübertragung • Sehr großer Öffnungswinkel • Betriebsspannungsbereich 10 ... 60 V DC • Galvanisch getrennte Eingänge • Schutzart IP67 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten...

  • Seite 2: Elektrischer Anschluss

    Datenlichtschranke DAD10-8P-SDB Elektrischer Anschluss Ausführung ...-SDS... und ...-SDB... D7IN D6IN D5IN D3IN D2IN D1IN 0VIN *) D1OUT D3OUT D5OUT D6OUT D7OUT D8OUT D8 IN IN Master/Slave D4IN D2OUT D4OUT IN Enable Empfangsanzeige SYNC *) Bezugspotenzial für Dateneingänge Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten...

  • Seite 3: Technische Daten

    Datenlichtschranke DAD10-8P-SDB Technische Daten Allgemeine Daten Betriebsreichweite 0 ... 1500 mm Grenzreichweite 3000 mm Lichtsender IRED Lichtart infrarot, Wechsellicht Zulassungen Ausrichthilfe LED grün (ausreichende Funktionsreserve) Übertragungsverfahren Lichtfleckdurchmesser ca. 1250 mm bei 1,5 m Öffnungswinkel ± 20 ° Fremdlichtgrenze 5000 Lux...

  • Seite 4: Relative Empfangslichtstärke

    Datenlichtschranke DAD10-8P-SDB DAD10-P Relative Empfangslichtstärke Funktionsreserve 1000 Abstand X [m] Funktion Mit der DAD 10-8P können acht Bit breite Datenworte bidirektional übertragen werden. Zur Errichtung einer Übertragungsstre- cke werden 2 Geräte benötigt. Alle an den Eingängen D1 ... D8 parallel anliegenden binären Steuersignale werden im Gerät seriell in eine 8-Bit Folge gewan- delt, über die Lichtstrecke übertragen und im Empfänger wieder parallel an die Ausgänge D1 ...
  • Seite 5 Datenlichtschranke DAD10-8P-SDB Zum Betrieb der DAD10-8P ist ein High-Pegel am ENABLE-Eingang notwendig. Liegt am ENABLE-Eingang ein Low-Pegel an, so wird der Sender abgeschaltet. Wird beim MASTER der Sender abgeschaltet, so ist auch der SLAVE-Sender automatisch abgeschaltet. Wird beim SLAVE der Sender abgeschaltet, so sendet das MASTER-Gerät weiterhin Daten, die das SLAVE-Gerät empfängt.
