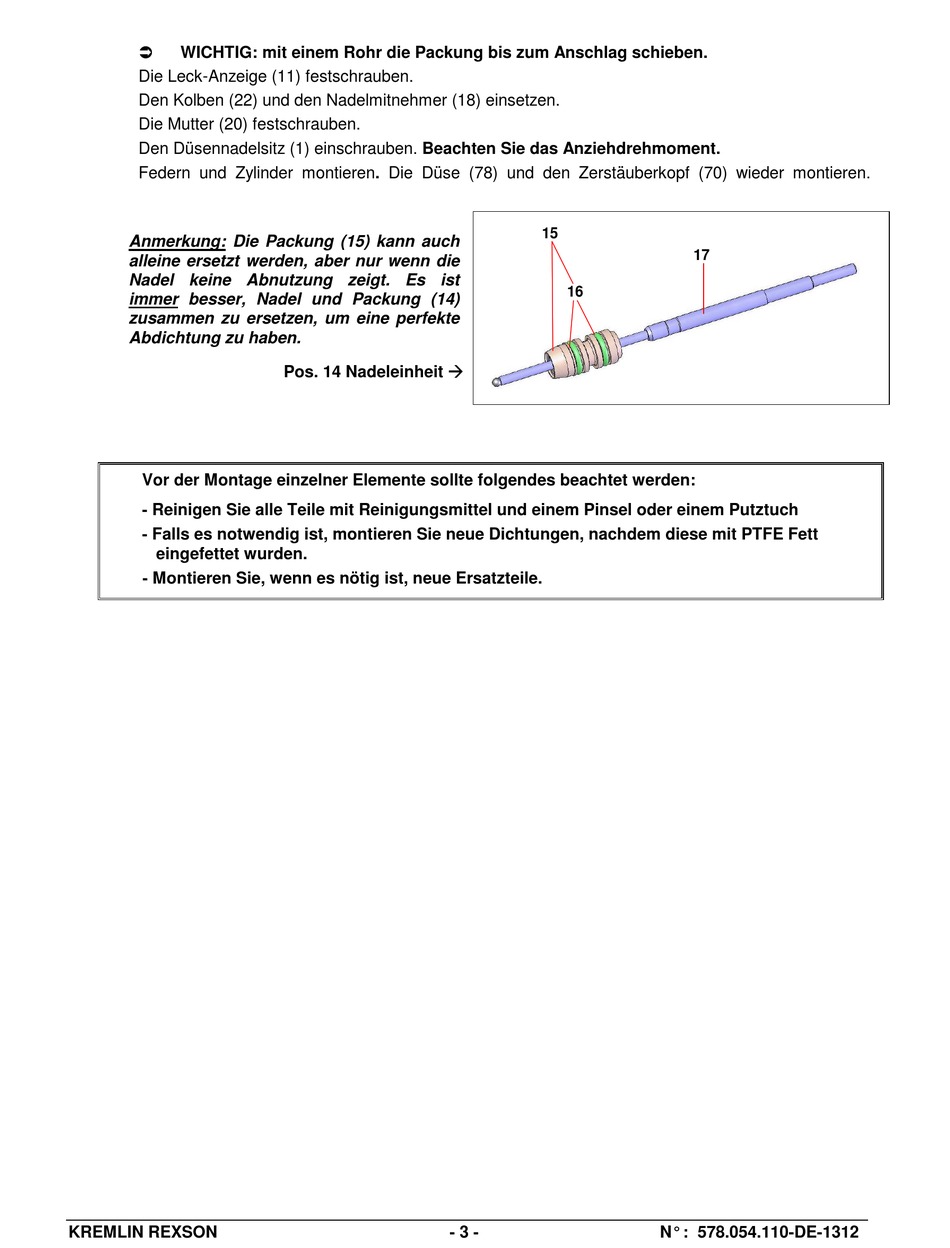

Kremlin-Rexson AIRMIX AVX Demontage- Und Montageanleitung Seite 4


WICHTIG: mit einem Rohr die Packung bis zum Anschlag schieben.
Die Leck-Anzeige (11) festschrauben.
Den Kolben (22) und den Nadelmitnehmer (18) einsetzen.
Die Mutter (20) festschrauben.
Den Düsennadelsitz (1) einschrauben. Beachten Sie das Anziehdrehmoment.
Federn und Zylinder montieren. Die Düse (78) und den Zerstäuberkopf (70) wieder montieren.
Anmerkung: Die Packung (15) kann auch
alleine ersetzt werden, aber nur wenn die
Nadel keine Abnutzung zeigt. Es ist
immer besser, Nadel und Packung (14)
zusammen zu ersetzen, um eine perfekte
Abdichtung zu haben.
Vor der Montage einzelner Elemente sollte folgendes beachtet werden:
- Reinigen Sie alle Teile mit Reinigungsmittel und einem Pinsel oder einem Putztuch
- Falls es notwendig ist, montieren Sie neue Dichtungen, nachdem diese mit PTFE Fett
eingefettet wurden.
- Montieren Sie, wenn es nötig ist, neue Ersatzteile.
KREMLIN REXSON
Pos. 14 Nadeleinheit 
- 3 -
15
17
16
N° : 578.054.110-DE-1312
